1. Зажимной винт
2. Риска
3. Шкала
4. Обрабатываемая деталь
5. Подкладка
5.2.Описание работы на оборудовании.
1
5
1. Кожух ремённой передачи.
2
6
2. Блок управления.
3. Защитный экран.
3 7
4. Стол.
8
5. Рычаг натяжения ремней.
11
6. Двигатель.
7. Вал перемещения пиноли шпинделя.
4
8. Ручка перемещения шпинделя.
10
9. Кронштейн стола.
9
10. Ручка вертикального перемещения стола.
12
11. Рейка вертикального перемещения стола.
12. Основание.

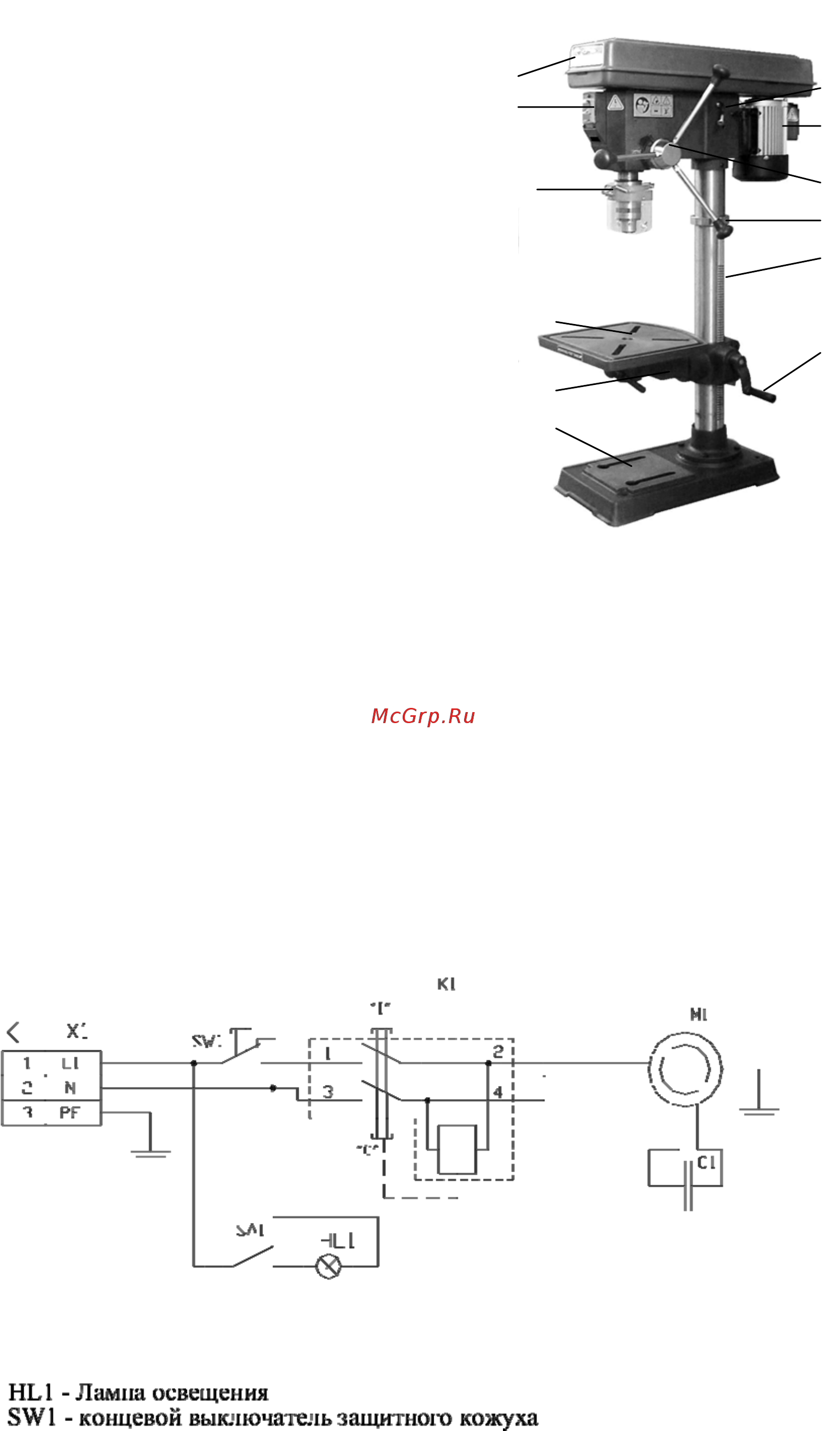

Рисунок 14.
Закрепите обрабатываемую деталь на столе.Установите в патрон или
шпиндель необходимый инструмент. Зажмите поворотную цапфу болтом, за-
тяните зажим кронштейна, зажим поворотного стола. В зависимости от твёр-
дости материала и диаметра отверстия выбрать нужные обороты шпинделя.
Включите вращение шпинделя зелёной кнопкой «I» и ручкой перемещения
шпинделя подведите режущий инструмент к
обрабатываемой детали, начните
обработку. По окончанию работы уберите стружку, протрите и смажьте станок
6.
Электрооборудование.
6.1. Схема.
