Proma E-1516B/230 25231501 [9/21] Описание работы оборудования

PROMA-group Чешская республика Мельчаны № 38, п/и 518 01 г. Добрушка.

5. Описание работы оборудования.

5.1. Описание наладки оборудования.

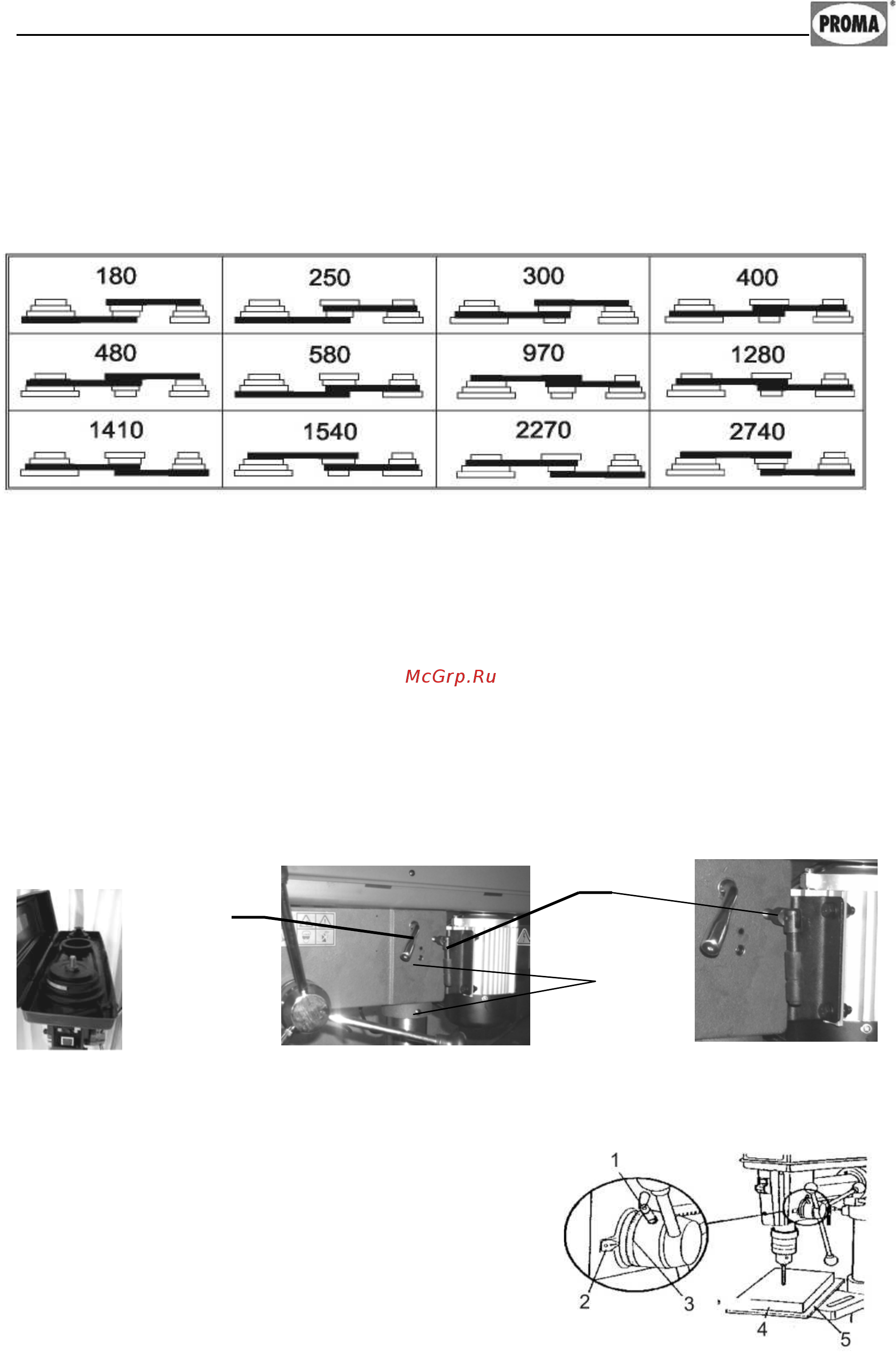

Таблица установки скорости шпинделя (расположена на внутренней стороне

крышки шпиндельной головки)

Таблица 1.

Длина клиновых ремней

– А 670

– А 600 ремень одевается на шкив двигателя.

Натяжение клиновых ремней.

Правильное натяжение клиновых ремней обеспечивает их долговечность.

После выбора скорости вращения шпинделя и установки клиновых ремней

нужно нажать на ручку натяжения ремней (1 рис. 11) .Натянуть ремни, и за-

фиксировать положение двигателя зажимной ручкой (2 Рис.12). Натяжение

клиновидного ремня должно быть таким, чтобы после нажатия на ремень

между шкивами с усилием 2кг он прогибался на 1 см.

Рисунок 10. Рисунок11. Рисунок 12.

Наладка глубины сверления.

Вершину сверла установите как можно

ближе к обрабатываемой детали. Ослабь-

те зажимной винт (1) и установите шкалу

(3), на требуемую глубину сверления. По-

том опять затяните зажимной винт (1)

см.рис.13

Рисунок 13
