PROMA-group Чешская республика Мельчаны № 38, п/и 518 01 г. Добрушка.
8
3.4. Краткое описание конструкции оборудования.
Станок В-1516 В/230 сконструирован для сверления, зенкерования и раз-
вёртывания отверстий в разных материалах.
Шпиндельный узел выполнен жё-
стким и виброустойчивым. Опорами шпинделя служат шарикоподшипники.
Шпиндель оснащён конусом Мк II в который можно вставить патрон на оп-
равке или инструмент с конусом Морзе.
Рабочий стол можно поворачивать на 360° в горизонтальной плоскости
вокруг стойки и при помощи поворотной цапфы наклонять под углом до ± 45°
по отношению к основной плоскости стола, что позволяет проводить сверление
отверстий под разными углами. Также стол можно вращать вокруг своей оси.
3.5. Количество рабочих необходимых для работы на оборудовании.
На данном станке, одновременно может работать только один человек.
Внимание! На станке должны работать только лица старше 18 лет.
3.6. Место расположение рабочего во время работы на оборудовании.
Для правильного и свободного управления станком рабочий должен нахо-
диться с передней стороны станка. Только при таком положении рабочего во
время работы на станке есть возможность свободно управлять всеми необхо-
димыми механизмами станка (их описание приведено в данной инструкции).
4. Монтаж и установка
4.1. Транспортировка.
Станок В-1516 В/230 транспортируется в картонной коробке, которая
внутри выложена пенопластом. Внутри этой упаковки станок закрыт полиэти-
леновым мешком. Внимание! Во время сборки станка и при ее транс-
портировке необходимо соблюдать максимальную осторожность.
4.2. Подготовка оборудования к монтажу.
Все металлические поверхности станка покрыты специальным защитным
составом, который необходимо удалить перед началом работы оборудования.
Для удаления этого защитного состава используйте керосин или другие обез-
жиривающие растворы. При удалении защитного состава не используйте нит-
ро растворители, они отрицательно влияют на лакокрасочное покрытие стан-
ка. После очистки корпуса от защитного состава все
шлифованные поверхно-
сти станка необходимо смазать машинным маслом.
4.3. Монтаж.
Перед сборкой станка достаньте из
упаковки всё содержимое и проверьте
наличие всех комплектующих по списку,
приведённому в главе 2 «Комплект по-
ставки».

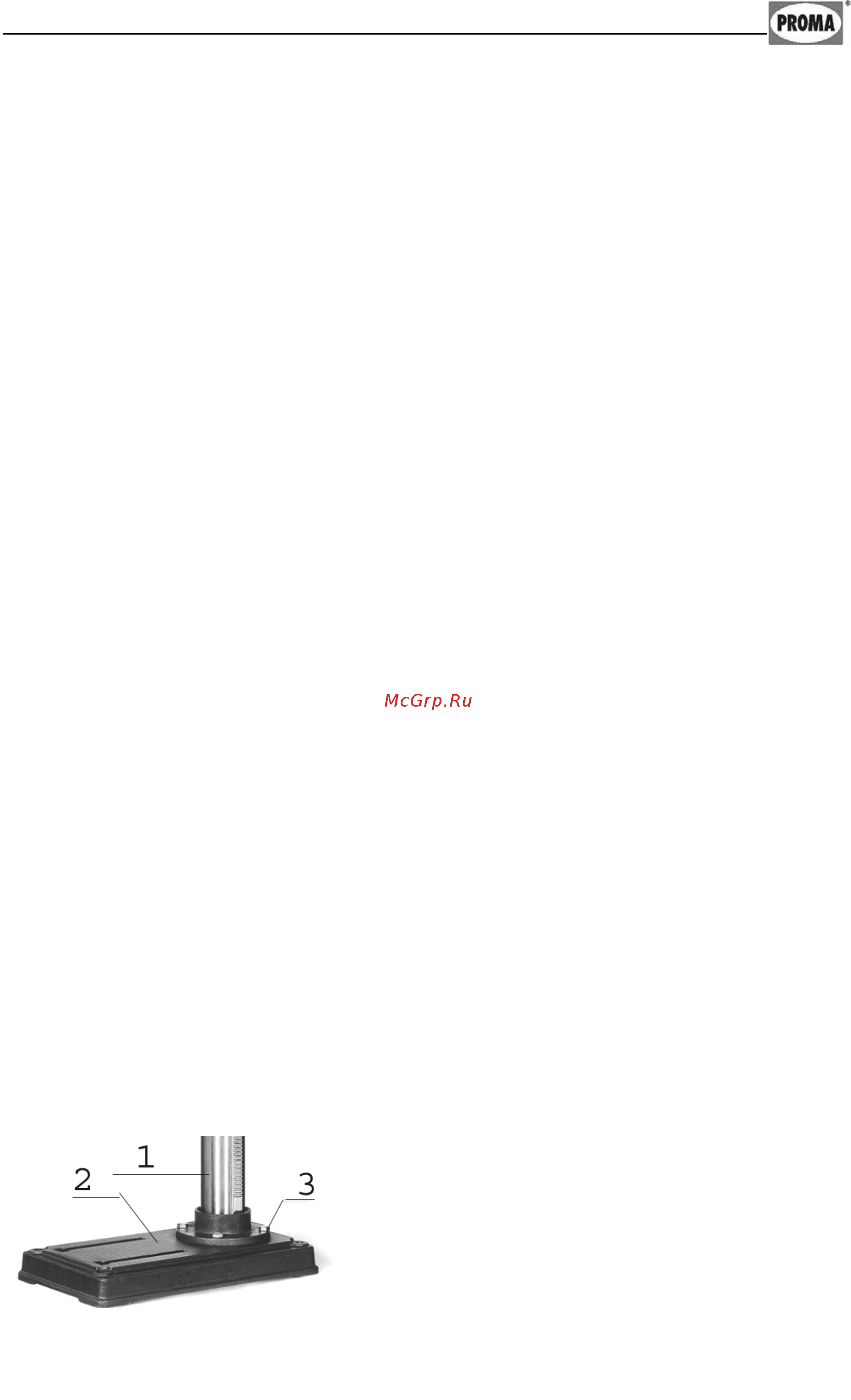

Для крепления стойки стола к ос-
нованию закрепите стойку 1 болтами
М10 3 к основанию 2 (см. рис.4).
Рисунок 4.
