PROMA-group Чешская республика Мельчаны № 38, п/и 518 01 г. Добрушка.
7
Паз основания
14 мм.
Масса станка 61 кг
Вылет шпинделя (X) 195 мм.
Макс. расстояние между шпинделем и
основанием (H) 680мм.
Макс. расстояние между шпинделем и
столом (h) 470 мм.
Размер стола (a
х
b) 300 Х 300 мм.
Размер основания 485 Х 275 мм.
Диаметр стойки (D)
73 мм.
Общая высота (V) 1065 мм.

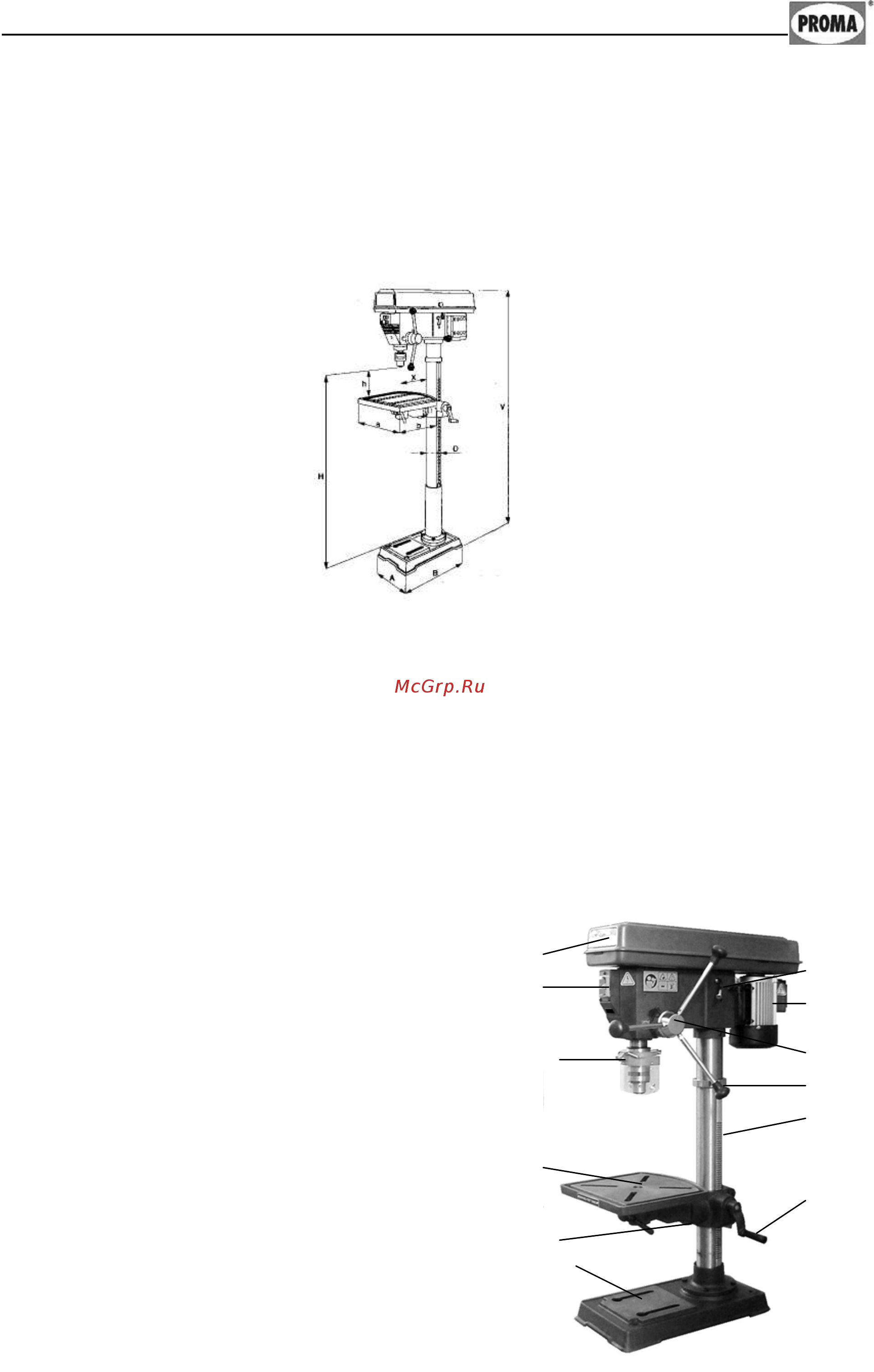

Рисунок 2.
3.2. Уровень шума оборудования
Уровень акустической мощности (А) оборудования (L
wa
)
L
wa
=75.0 Дб (А) – Значение измерено с нагрузкой.
L
wa
=72.7 Дб (А) – Значение измерено без нагрузки.
Уровень шума (А) на рабочем месте (L
р
А
eq
).
L
р
А
eq
=74.3 Дб (А) – Значение измерено с нагрузкой.
L
р
А
eq
=67.4 Дб (А) – Значение измерено без нагрузки.
3.3. Узлы и детали оборудования.
1
5
1. Кожух ремённой передачи.
2
6
2. Электрический блок управления.
3. Защитный экран.
3 7
4. Стол.
8
5. Рычаг натяжения ремней.
11
6. Двигатель.
7. Вал перемещения пиноли шпинделя.
4
8. Ручка перемещения шпинделя.
10
9. Кронштейн стола.
9
10. Ручка вертикального перемещения стола.
12
11. Рейка вертикального перемещения стола.
12. Основание.
Рисунок 3.
