Baltur TBML 50 ME [10/45] Габаритные размеры
![Baltur TBML 50 ME [10/45] Габаритные размеры](/views2/1591878/page10/bga.png)
9 / 44
0006160148_201510

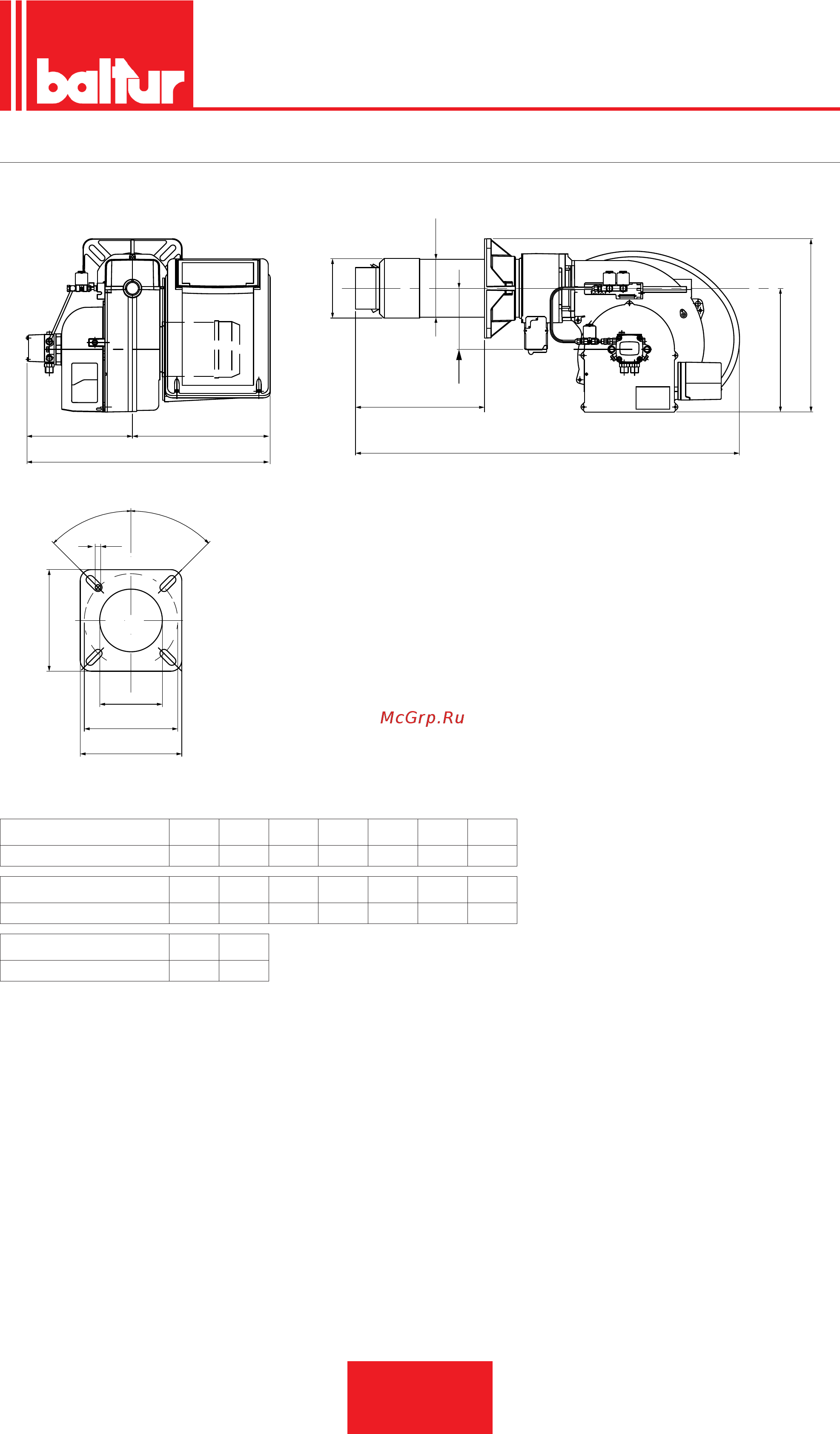

ГАБАРИТНЫЕ РАЗМЕРЫ
N
L
45°
45°
M
I
I
A1 A2
A
ØE
ØF
C
B6
D
B1
B
0002471410N2
Модель A А1 А2 B B1 B6 C
TBML 50 ME 640 270 370 455 325 160 1020
Модель D мин. D макс. E Ø F Ø Р L мин. L макс.
TBML 50 ME 170 340 156 152 260 225 300
Модель M N Ø
TBML 50 ME M12 160
