Baltur TBML 50 ME [12/45] Крепление горелки к котлу
![Baltur TBML 50 ME [12/45] Крепление горелки к котлу](/views2/1591878/page12/bgc.png)
11 / 44
0006160148_201510

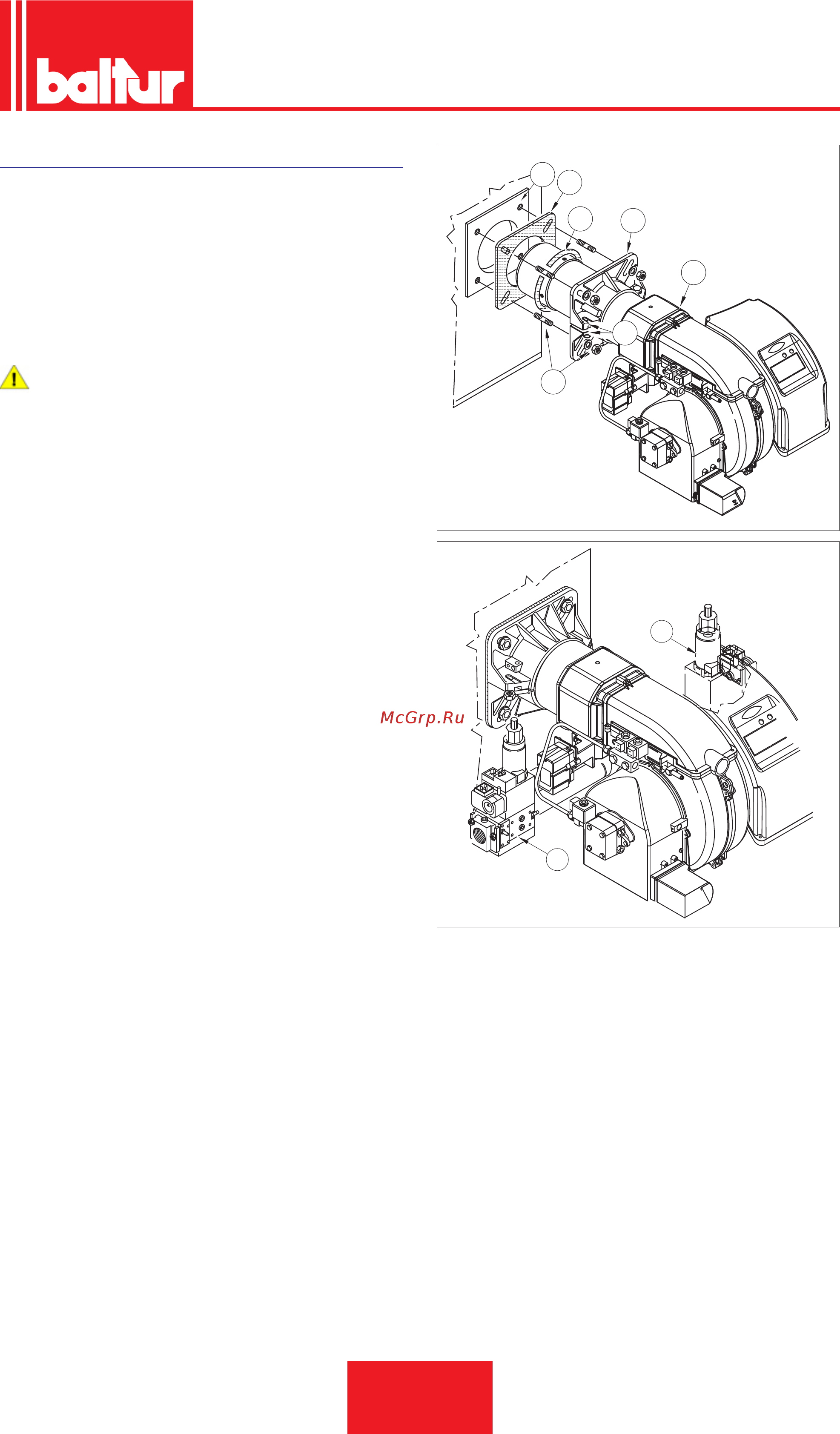

КРЕПЛЕНИЕ ГОРЕЛКИ К КОТЛУ
МОНТАЖ БЛОКА ГОЛОВКИ
• Поместите на огневую трубу изоляционную прокладку -13, а
между фланцем и прокладкой проложите шнур -2.
• Настройте положение соединительного фланца null путем
отпускания винтов-6, головка горелки должна погрузиться в
топку на размер, указанный изготовителем котла.
• Закрепите горелку -18 к котлу -1 посредством шпилек, шайб и
соответствующих гаек из комплекта поставки -7.
ОПАСНОСТЬ / ВНИМАНИЕ
Полностью заполните подходящим материалом
пространство между патрубком горелки и отверстием
огнеупорной плиты внутри дверцы котла.
МОНТАЖ ГАЗОВОЙ РАМПЫ
Газовая рампа сертифицирована по стандарту EN 676 и
поставляется отдельно.
Возможны различные варианты монтажа -8, (8a), газовой рампы.
0002937830
13
2
25
6
18
1
7
8
8a
0002937840
