10 / 44
0006160148_201510

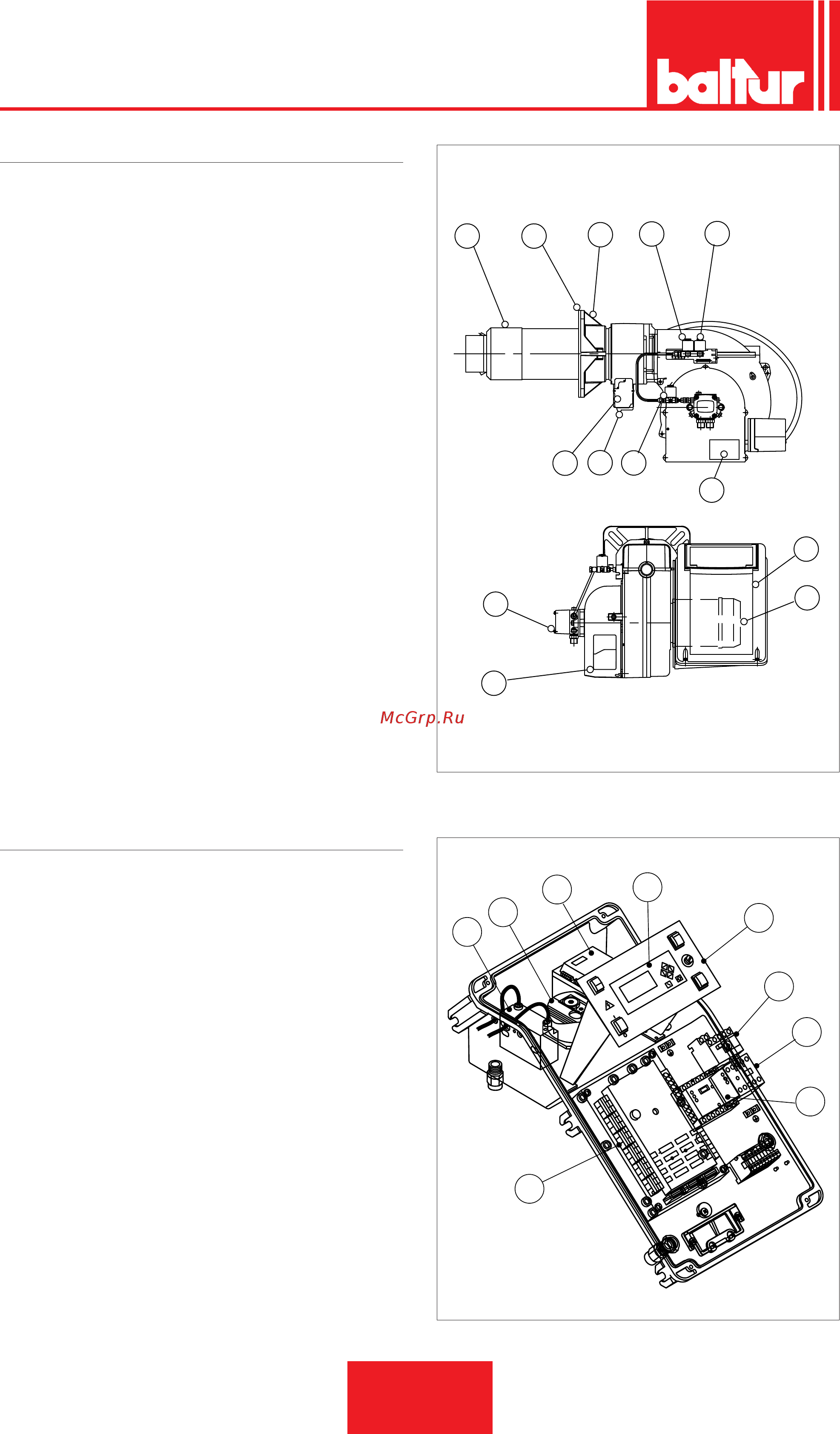

ОПИСАНИЕ КОМПОНЕНТОВ
1 Головка сгорания
2 Прокладка
3 Соединительный фланец горелки
4 Соединительный фланец газовой рампы
5 Сервопривод регулировки газа
6 Электромагнитный клапан 2-ой ступени
7 Предохранительный электроклапан
8 Электромагнитный клапан 1-ой ступени
9 Сервопривод регулировки воздуха
10 Насос горелки
11 Электрический щит
12 Двигатель
13 Идентификационная табличка горелки
10
11
12
1
2
3
8
6
9
4
7
5
0002471410N1
13
ЭЛЕКТРИЧЕСКИЙ ЩИТ
1 Блок управления
2 Реле давления воздуха
3 Трансформатор розжига
4 Контактор двигателя
5 Термореле
6 Дисплей прибора
7 Электронный регулятор модуляции
8 Обзорная панель
9 Блок управления перехода на другой вид топлива
0002937820
3
2
1
8
5
4
7
6
9
