DE
5
AC-Tracer
Das Gerät benötigt keine Batterie und wird über das Stromnetz betrieben. Daher können
Messungen nur an spannungsführende Leitungen durchgeführt werden. Vor dem Einsatz
das gewünschte Kabel (4,5,6) anschließen. Dabei auf die richtige Polung achten. Das
Gerät ist in Betrieb, wenn die Kontrollleuchte (1) leuchtet.
1
2
3

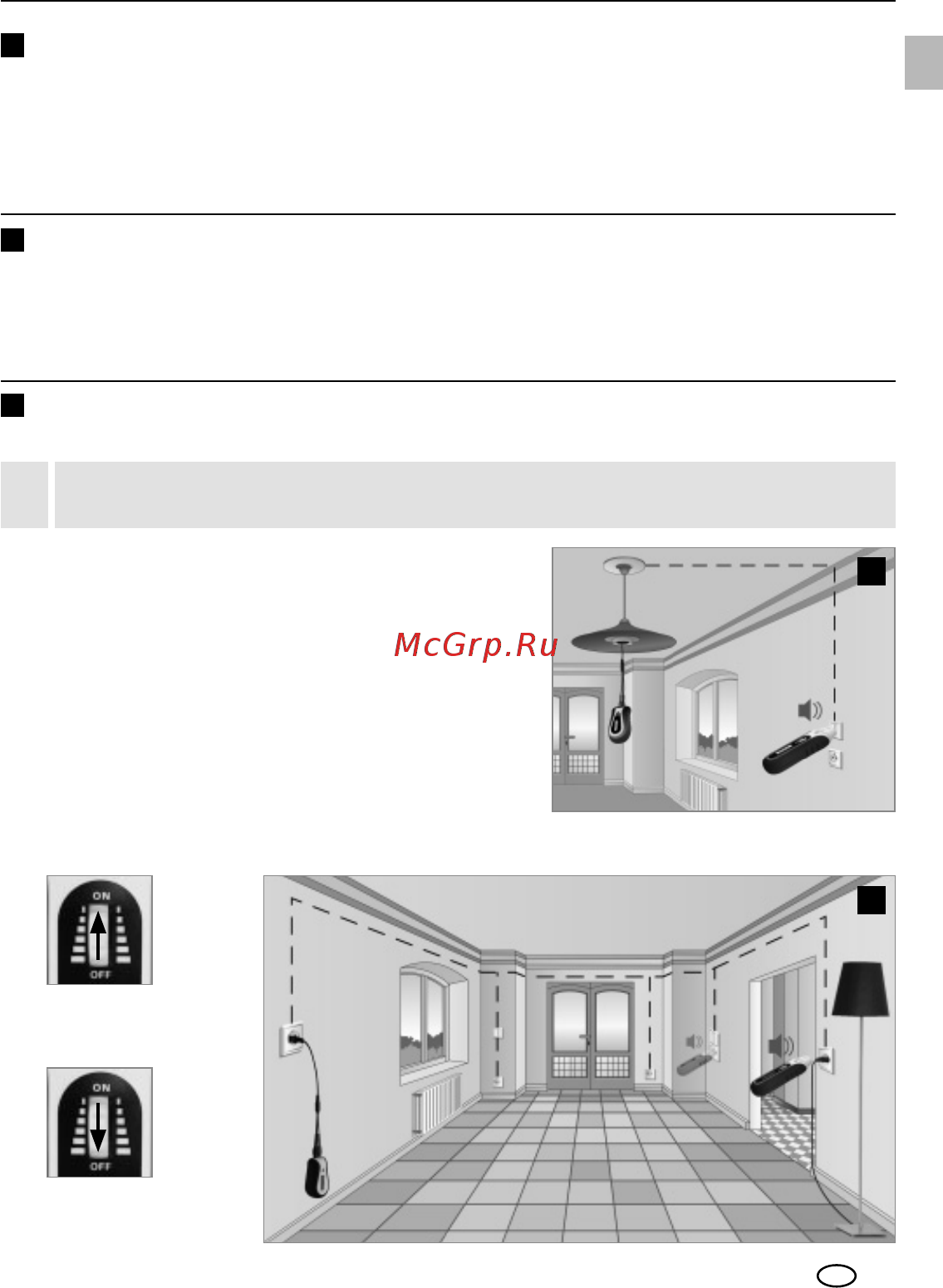

Den Sender an die zu messende Leitung anschließen.
Anschließend den Empfänger einschalten und mit der
Suche beginnen, siehe Bild a,b. Das Messobjekt ge-
hört zum selben Stromkreis, wenn der Signalton des
Empfängers ertönt. Leitungen Ö ndet der Empfänger
bis zu einer Tiefe von maximal 5 cm. Verschiedene
Einbaubedingungen und metallische Abschirmungen
können die max. Messtiefe stark beein× ussen.
Tipp 1: Den Empfänger auf höchste EmpÖ ndlichkeit
stellen und den Sensorkopf möglichst nah an den
Kabelanschluss halten.
Sender TX: Einrichten
AufƂ nden von Leitungen, Steckdosen etc. in zusammenhängenden
Stromkreisen
b
Messung unter Spannung! Unbedingt die Sicherheitshinweise einhalten.
!
EmpÖ ndlichkeit erhö-
hen und Ausschalten
Einschalten und Emp-
Ö ndlichkeit verringern
Funktionsprinzip
Die Messung erfolgt mit einem Sender und einem Empfänger. Der Sender speist Signale
in die Leitung ein, die überprüft werden soll. Das Signal ist ein modulierter Strom, der
ein elektromagnetisches Feld um den Leiter erzeugt. Der Empfänger erkennt dieses Feld
und kann damit die Leitungen, Steckdosen etc. mit dem eingespeisten Signal Ö nden und
lokalisieren.
a
Manual_AC-Tracer_Rev.0910_print.indd 5 05.10.2010 14:37:32 Uhr
