04
DE
4
5
3
1
9
10
7
8
6
LASER LASER LASER LASER
2

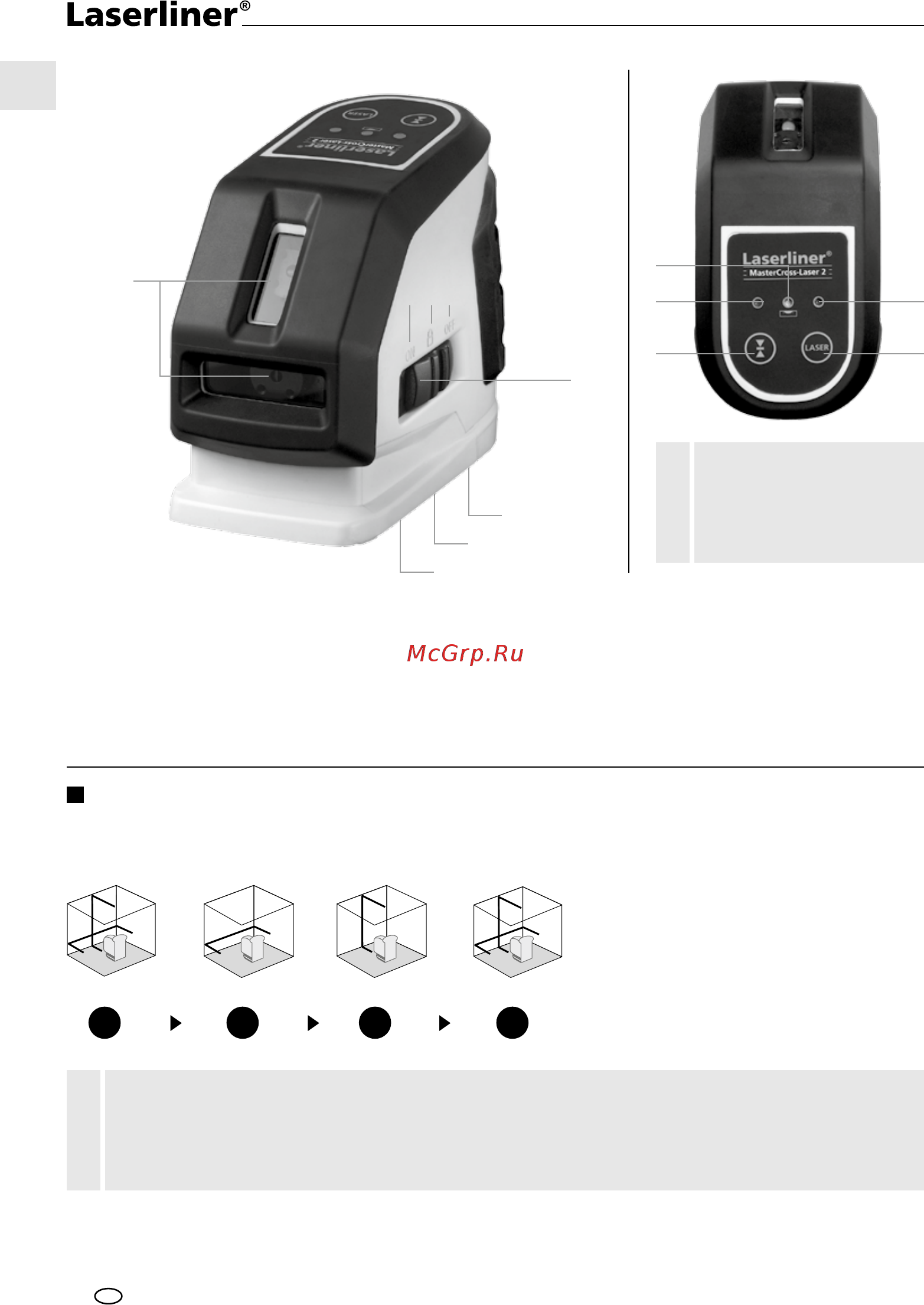

Laseraustrittsfenster
Schiebeschalter
a AN
b Neigungsmodus
c AUS / Transportsicherung
Batteriefach (Unterseite)
5/8”-Stativgewinde
(Unterseite)
1/4”-Stativgewinde
(Unterseite)
Handempfängermodus
LED Handempfängermodus
LED Nivellierung
rot: Nivellierung aus
grün: Nivellierung ein
LED Betriebsanzeige
Wahltaste Laserlinien
1
2
3
4
5
6
7
8
9
10
Zum Transport immer
alle Laser ausschalten
und Pendel arretieren,
Schiebeschalter auf
“OFF” stellen!
!
Horizontal und vertikal Nivellieren
Die Transportsicherung lösen, Schiebeschalter (2) auf “ON” stellen. Das Laserkreuz erscheint. Mit der
Wahltaste können die Laserlinien einzeln geschaltet werden.
Zum horizontalen und vertikalen Nivellieren muss die Transportsicherung gelöst sein. Die LED
leuchtet konstant grün. Sobald sich das Gerät außerhalb des automatischen Niverllierbereichs
von 3° befindet, blinken die Laserlinien und die LED leuchtet rot auf. Positionieren Sie das Gerät
so, dass es sich innerhalb des Nivellierbereichs befindet. Die LED wechselt wieder auf grün und
die Laserlinien leuchten konstant.
!
2
a b c
