Руководство пользователя
1. Управление Коммутатором 13
www.qtech.ru

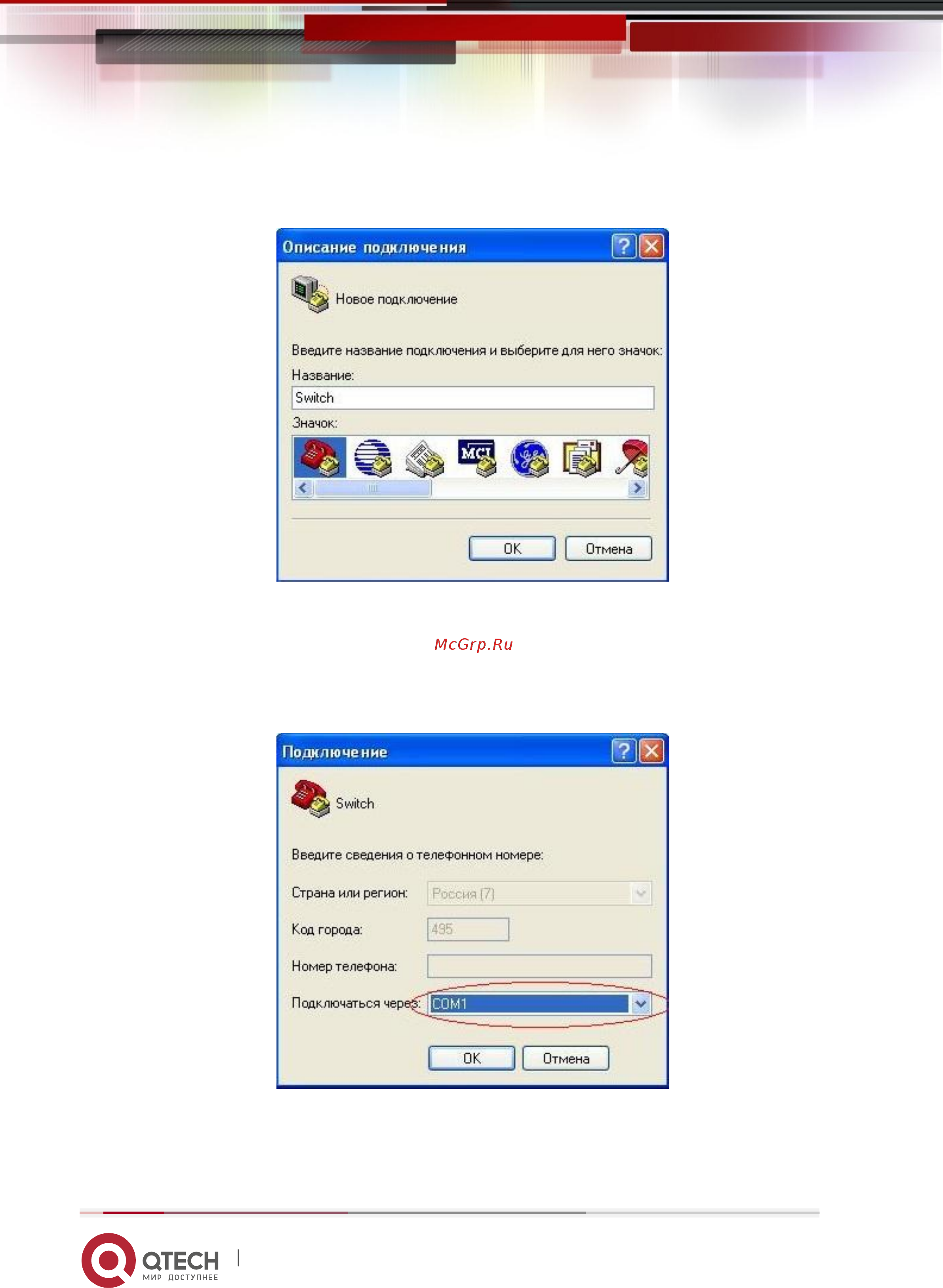

2. Наберите имя для запущенного HyperTerminal, например «Switch».
Запуск HyperTerminal.
3. В выпадающем меню « Подключение» выберите, серийный порт RS-232 который
используется PC, например, COM1 и нажмите « OK»
Запуск HyperTerminal
