Руководство пользователя
7. Конфигурация функции ULDP 80
www.qtech.ru
7.3 Типовые примеры функции ULDP
Switch A
Switch B
g1/1
g1/2
g1/3
g1/4
PC1 PC2
Оптическое перекрестное соединение

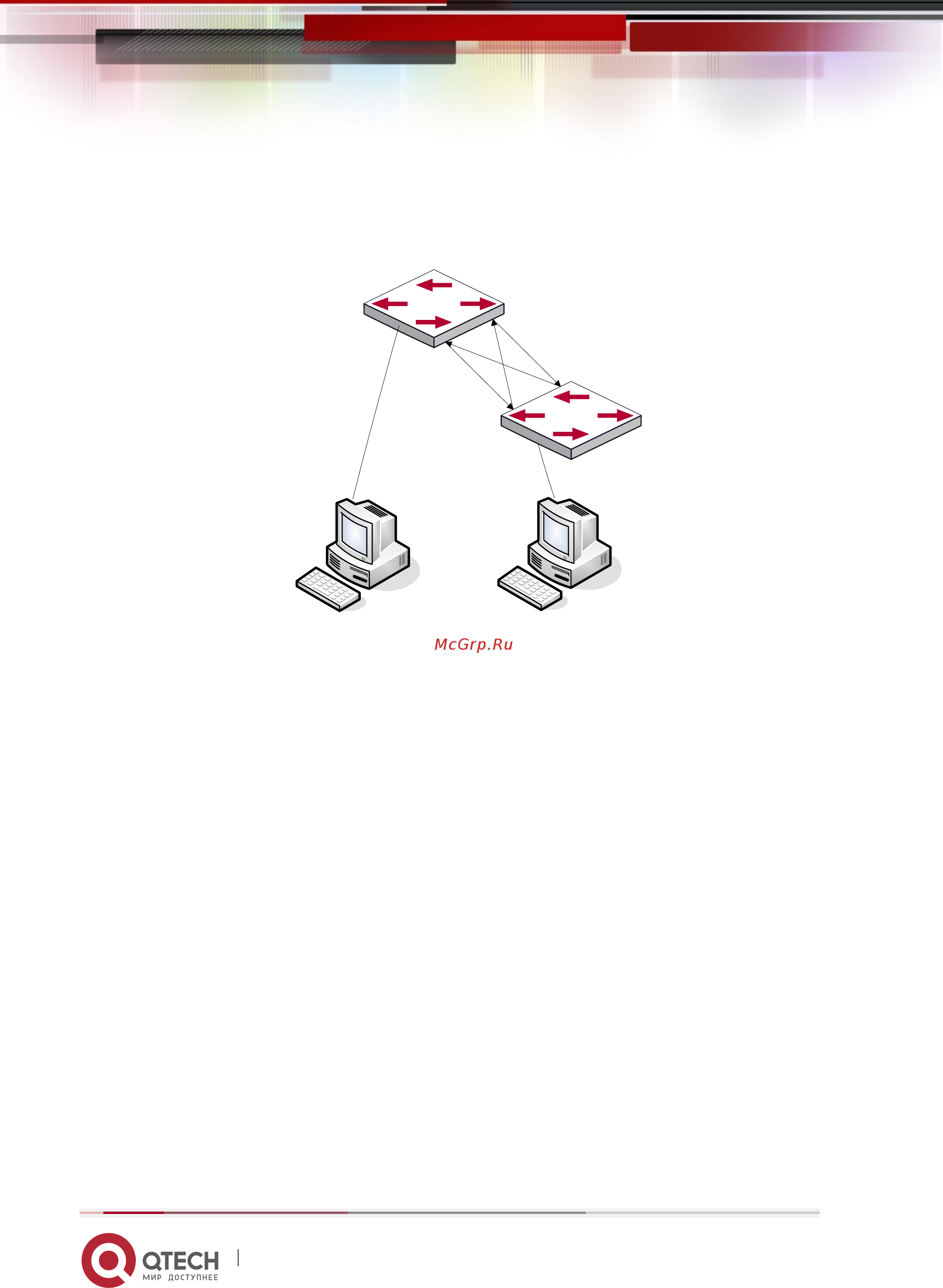

В сетевой топологии на рисунке порты g1/1 и g1/2 на коммутаторе А, а так же порты g1/3
и g1/04 на коммутаторе B – оптические. И соединение имеет перекрестный тип.
Физический уровень включен и работает нормально, но соединение на уровне данных
неработоспособно. ULDP может определить и заблокировать такой тип ошибки на
соединении. Конечным результатом будет то, что порты g1/1 и g1/2 на коммутаторе А, а
так же порты g1/3 и g1/04 на коммутаторе B будут заблокированы функцией ULDP. Порты
смогут работать (не будут заблокированы) только если соединение будет корректным.
Последовательность конфигурации коммутатора А:
SwitchA(config)#uldp enable
SwitchA(config)#interface ethernet 1/1
SwitchA (Config-If-Ethernet1/1)#uldp enable
SwitchA (Config-If-Ethernet1/1)#exit
SwitchA(config)#interface ethernet1/2
SwitchA(Config-If-Ethernet1/2)#uldp enable
