Руководство пользователя
26. Конфигурация самообращенного ARP (Gratuitous ARP) 234
www.qtech.ru
2. Отобразить конфигурацию самообращенного ARP
Команда
Описание
Режим администратора и режим конфигурации
show ip gratuitous-arp [interface vlan <1-
4094>]
Отобразить конфигурацию
самообращенного ARP.

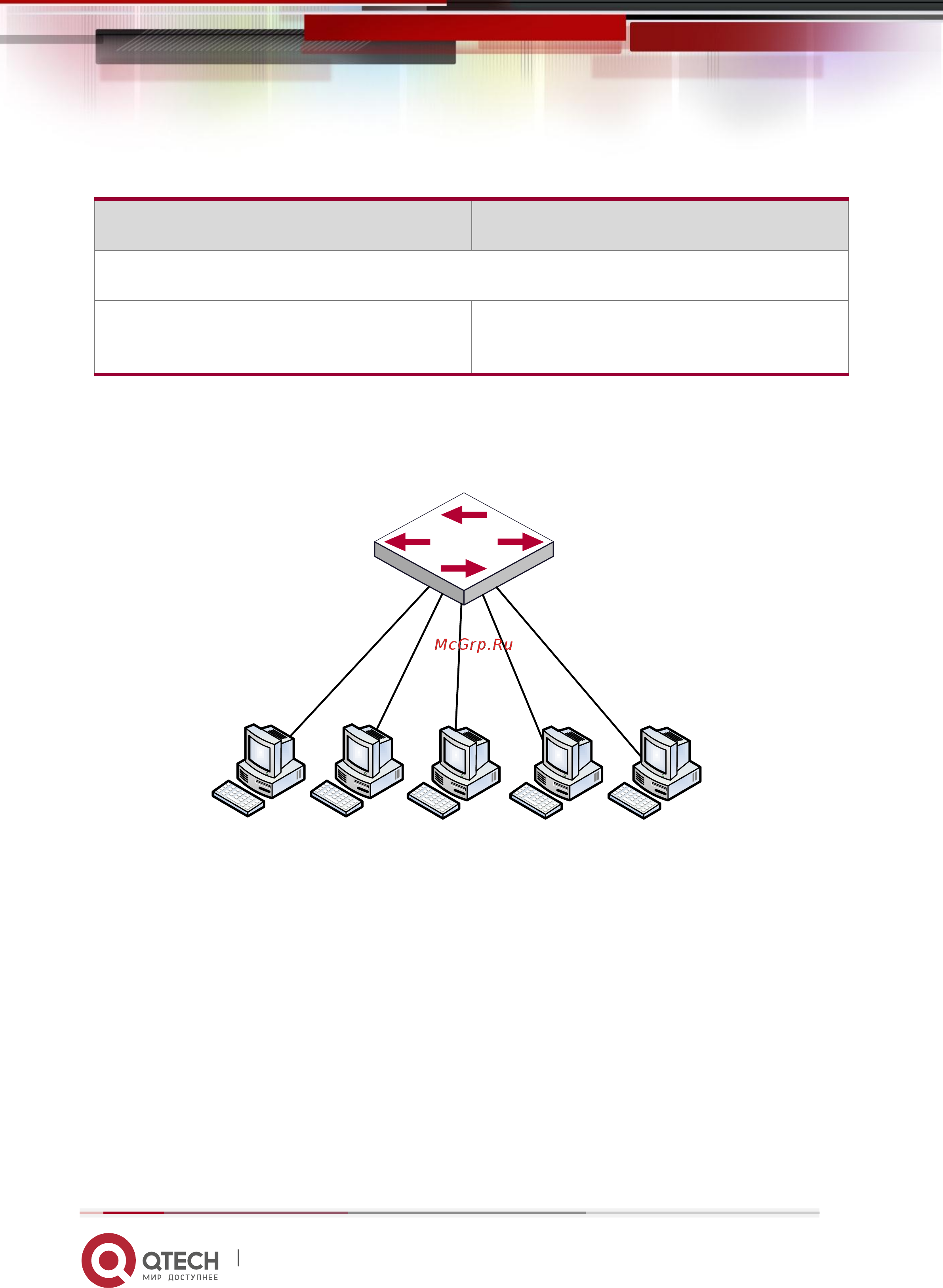

26.3 Пример конфигурации самообращенного ARP
PC3 PC4 PC6
PC5 PC6
Коммутатор
Interface vlan1
192.168.14.254
255.255.255.0
Interface vlan10
192.168.15.254
255.255.255.0
Пример настройки самообращенного ARP
Для топологии сети, показанной на рисунке, интерфейс коммутатора VLAN10 имеет IP
адрес 192.168.15.254 и маску сети 255.255.255.0. Три компьютера – PC3, PC4, PC5 –
подключены к этому интерфейсу. Интерфейс VLAN1 имеет IP адрес 192.168.14.254 и
маску сети 255.255.255.0. Два компьютера – PC1 и PC2 - подключены к этому интерфейсу.
Самообращенный ARP включается следующий конфигурацией:
Оба интерфейса используют самообращенный ARP.
Switch(config)#ip gratuitous-arp 300
Switch(config)#exit
Самообращенный ARP настроит только для одного интерфейса.
Switch(config)#interface vlan 10
