Руководство пользователя
16. Настройка виртуальных локальных сетей - VLAN 131
www.qtech.ru
16 НАСТРОЙКА ВИРТУАЛЬНЫХ ЛОКАЛЬНЫХ СЕТЕЙ - VLAN
16.1 Конфигурирование VLAN
16.1.1 Начальные сведения о VLAN
VLAN (Virtual Local Area Network – виртуальная локальная сеть) – технология,
разделяющая логические адреса устройств в сети для отделения сегментов сети в
зависимости от функций, выполняемых устройствами, приложений или требований
управления. Таким образом, виртуальные локальные группы могут формироваться
независимо от физического расположения устройств. IEEE опубликовал протокол IEEE
802.1Q для стандартизации применения VLAN. VLAN на коммутаторе работает в
соответствии с этим протоколом.
Основная идея технологии VLAN в том, чтобы разделить динамически большую
локальную сеть на несколько независимых широковещательных доменов в соответствии
с требованиями, предъявляемыми к сети.
Laser Printer
Switch Switch Switch
Server Server Server
PC PC PC
PC
PC
VLAN
1
VLAN
2
VLAN
3

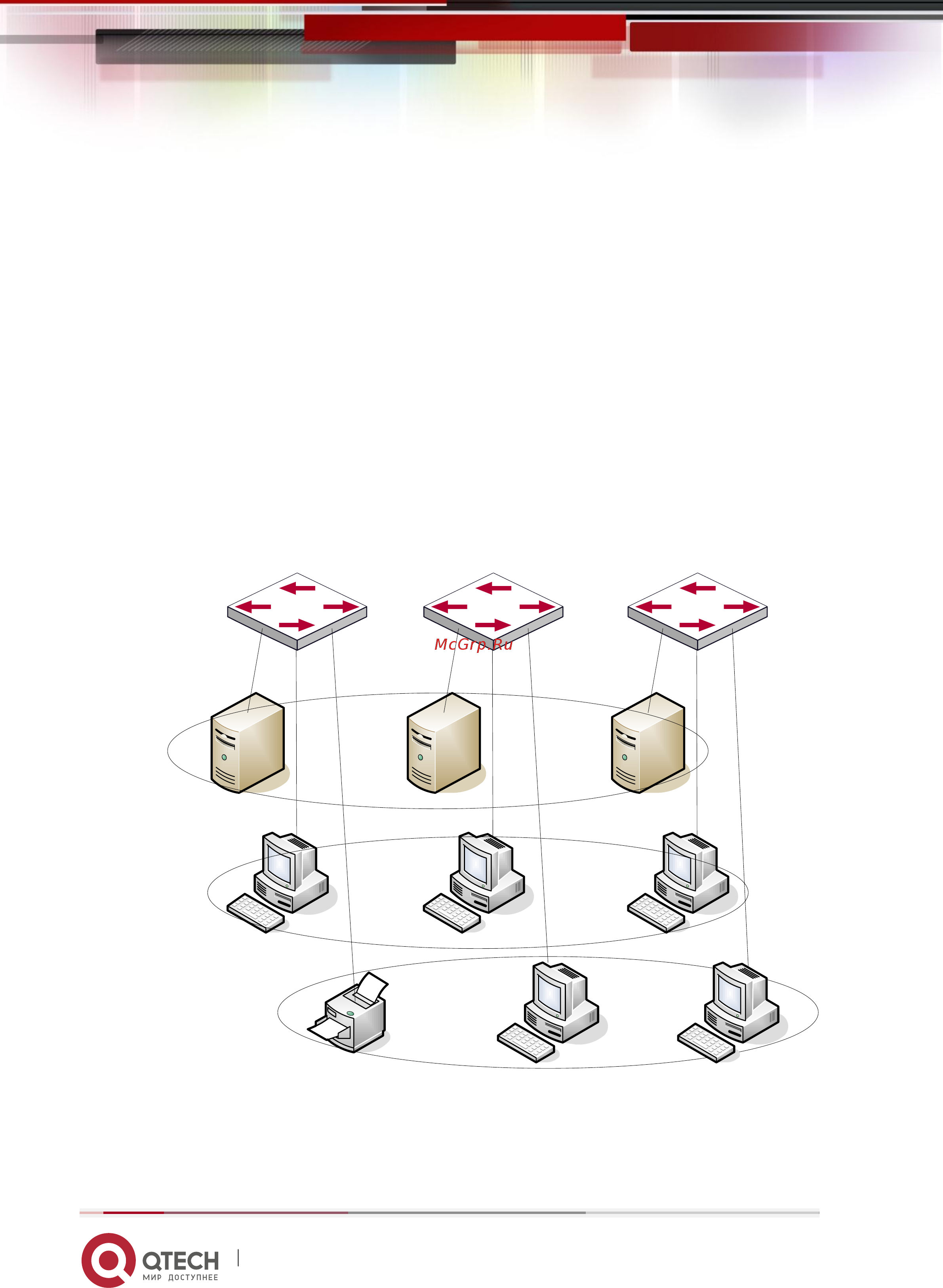

Логическое определение сети VLAN
