Руководство пользователя
5. Конфигурация функции изоляции портов 70
www.qtech.ru
3. Отобразить конфигурацию группы изоляции портов
Команда
Описание
Режим администратора, Режим глобального конфигурирования
show isolate-port group [ <WORD> ]
Показывает конфигурацию групп
изолированных портов, включая все
сконфигурированные группы
изолированных портов и Ethernet порты в
каждой группе.

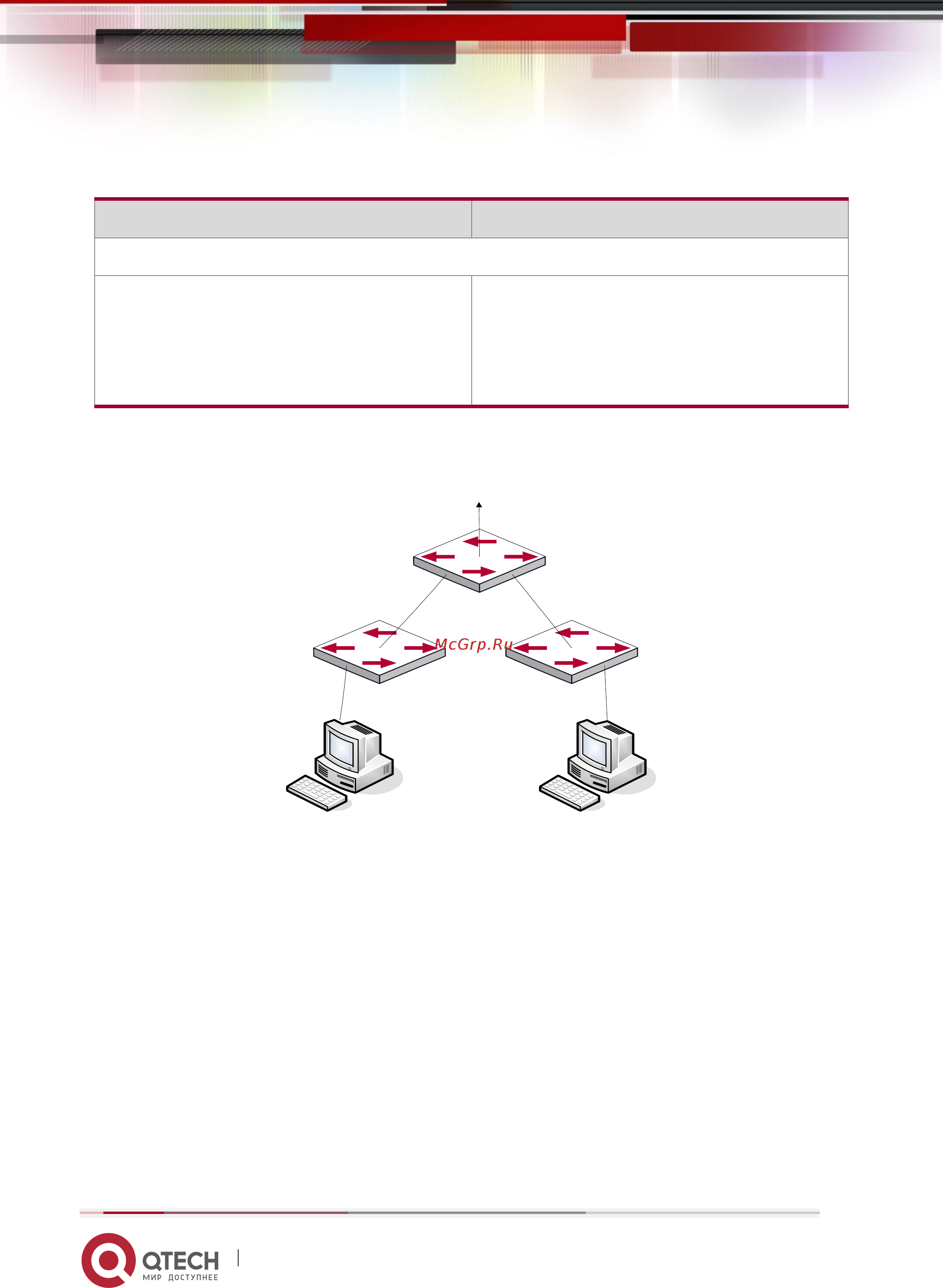

5.3 Типовые примеры функции изоляции портов
e1/15
e1/10e1/1
Vlan
S3S2
S1
Типовые примеры функции изоляции портов
Топология и конфигурация коммутаторов показана на рисунке выше. Порты e1/1, e1/10 и
e1/15 все принадлежат к VLAN 100. Требование заключается в том, чтобы после
включения функции изоляции портов на коммутаторе switch1 порты е1/1 и е1/10 на этом
коммутаторе не могли связываться друг с другом и оба могли связываться с портом
е1/15, смотрящим в сеть. То есть связи между любыми парами низлежащих портов нет, и
в то же время связь между любым низлежащим портом и вышестоящим работает.
Вышестоящий порт может работать с любым портом нормально.
Конфигурация коммутатора S1:
Switch(config)#isolate-port group test
Switch(config)#isolate-port group test switchport interface ethernet
1/1;1/10
