19. Настройка QoS 194
www.qtech.ru
возможность полностью управлять сетевым трафиком. Ниже, как можно точнее,
описывается сам принцип QoS.
Спецификация передачи данных в IP покрывает только адресацию и сервисы источника и
приемника и, конечно, коррекцию передачи пакетов с помощью протоколов 4 уровня
модели OSI и выше, таких как TCP. Однако, в большинстве случаев протокол IP использует
максимально возможную пропускную способность вместо механизма поддержки и
защиты полосы пакетной передачи. Это применимо для таких сервисов как почта и FTP,
но при увеличении передачи мультимедийных коммерческих данных и электронных
бизнес-сервисов, метод максимальной загрузки не может удовлетворить требования
необходимой полосы и низких задержек.
Базируясь на различных методах, QoS определяет приоритет для каждого входящего
пакета. Классификационная информация содержится в заголовках IP пакетов третьего
уровня и в заголовках фреймов 802.1Q второго уровня. QoS обеспечивает одинаковый
сервис для пакетов одинакового приоритета, в то время как для пакетов с
различающимися приоритетами предлагаются различающиеся операции.
Маршрутизатор или коммутатор, поддерживающие сервис QoS, могут обеспечивать
различную полосу передачи в соответствии с классификацией пакетов, помечать пакеты в
соответствии с сконфигурированными политиками, а также сбрасывать некоторые
низкоприоритетные пакеты в случае перегрузки полосы передачи.
Конфигурация QoS является гибкой, более простой или сложной в зависимости от
топологии сети и устройств и глубины анализа входящего/исходящего трафика.
19.1.3 Базовая модель QoS
Базовая модель QoS состоит из 4 частей: Классификация, Применение политик, Пометка
и Планирование, где классификация, применение политик и пометки –
последовательные действия на входе, а работа с очередями и планирование – действия
QoS на выходе.

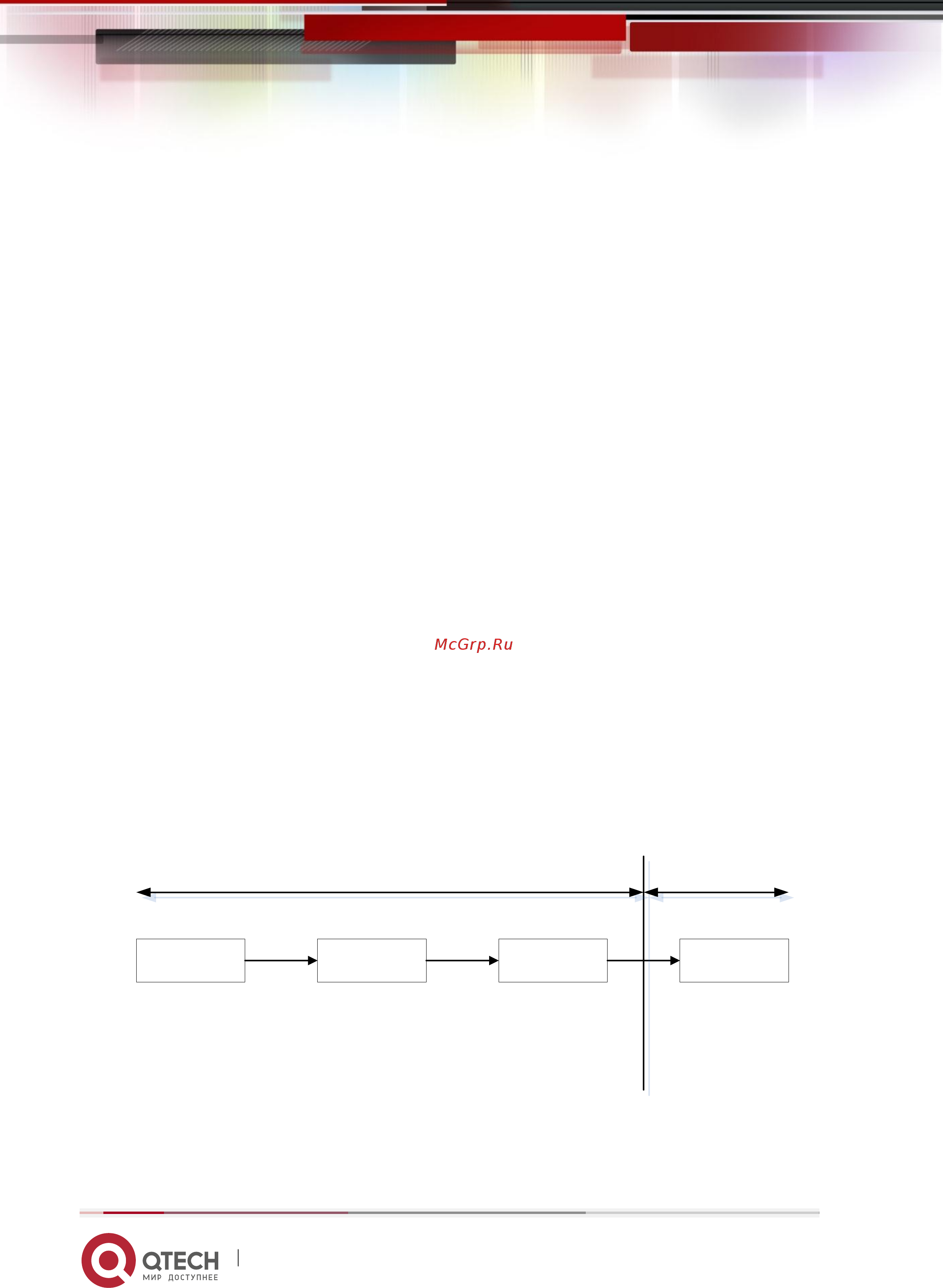

Classification Policing Remark Scheduling
Sort the packet traffic
according to the classification
info and convert classification
info to internal priority value
and drop precedence value
Decide whether the traffic
color is single bucket dual
color or dual bucket three
color according to policing
policy
Degrade, discard the different
color packets, and remark
DSCP, TOS, COS fields
Place packets into priority
queues according to internal
priority and service according
to the queue weight and the
drop precedence
Generate
Internal
Priority
Color
Ingress Egress
Базовая модель QoS
