www.qtech.ru
Режим администратора
show lldp
Показывает настройки глобального LLDP
и LLDP-MED
show lldp [interface ethernet <IFNAME>]
Показывает настройки LLDP и LLDP-MED
на текущем порте
show lldp neighbors [interface ethernet <IFNAME>]
Показывает настройки LLDP и LLDP-MED
на соседних устройствах.
14.3 Пример настройки LLDP-MED
Switch A

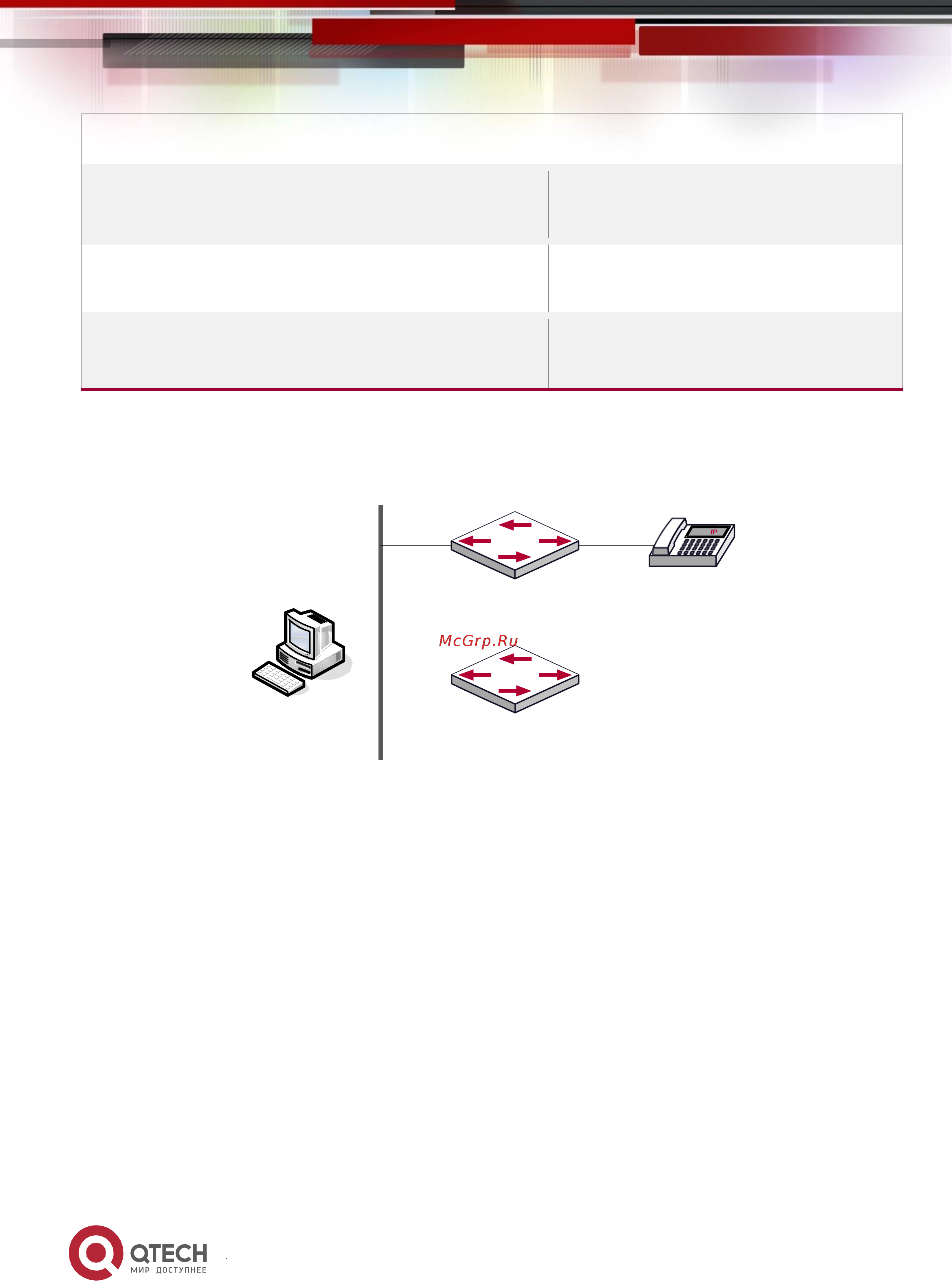

Топология базовой конфигурации LLDP-MED
1) Настройка Switch A
SwitchA(config)#interface ethernet1/1
SwitchA (Config-If-Ethernet1/1)# lldp enable
SwitchA (Config-If-Ethernet1/1)# lldp mode both（this configuration can be omitted,
the default mode is RxTx）
SwitchA (Config-If-Ethernet1/1)# lldp transmit med tlv capability
SwitchA (Config-If-Ethernet1/1)# lldp transmit med tlv network policy
SwitchA (Config-If-Ethernet1/1)# lldp transmit med tlv inventory
SwitchB (Config-If-Ethernet1/1)# network policy voice tag tagged vid 10 cos 5 dscp
15
SwitchA (Config-If-Ethernet1/1)# exit
SwitchA (config)#interface ethernet1/2
SwitchA (Config-If-Ethernet1/2)# lldp enable
SwitchA (Config-If-Ethernet1/2)# lldp mode both
Ethernet 1/1
Ethernet 1/2
Устройство
MED
Ethernet 1/1
PC
Switch B
