44.2.11 Выполнить отладку
Команда
Описание
Режим администратора
debug ntp authentication
no debug ntp authentication
Включает режим отладки аутентификации
NTP.
debug ntp packets [send | receive]
no debug ntp packets [send | receive]
Включает режим отладки данных NTP-
пакетов.
debug ntp adjust
no debug ntp adjust
Включает режим отладки данных об
обновлении времени.
debug ntp sync
no debug ntp sync
Включает режим отладки данных о
синхронизации времени.
debug ntp events
no debug ntp events
Включает режим отладки данных NTP-
событий.

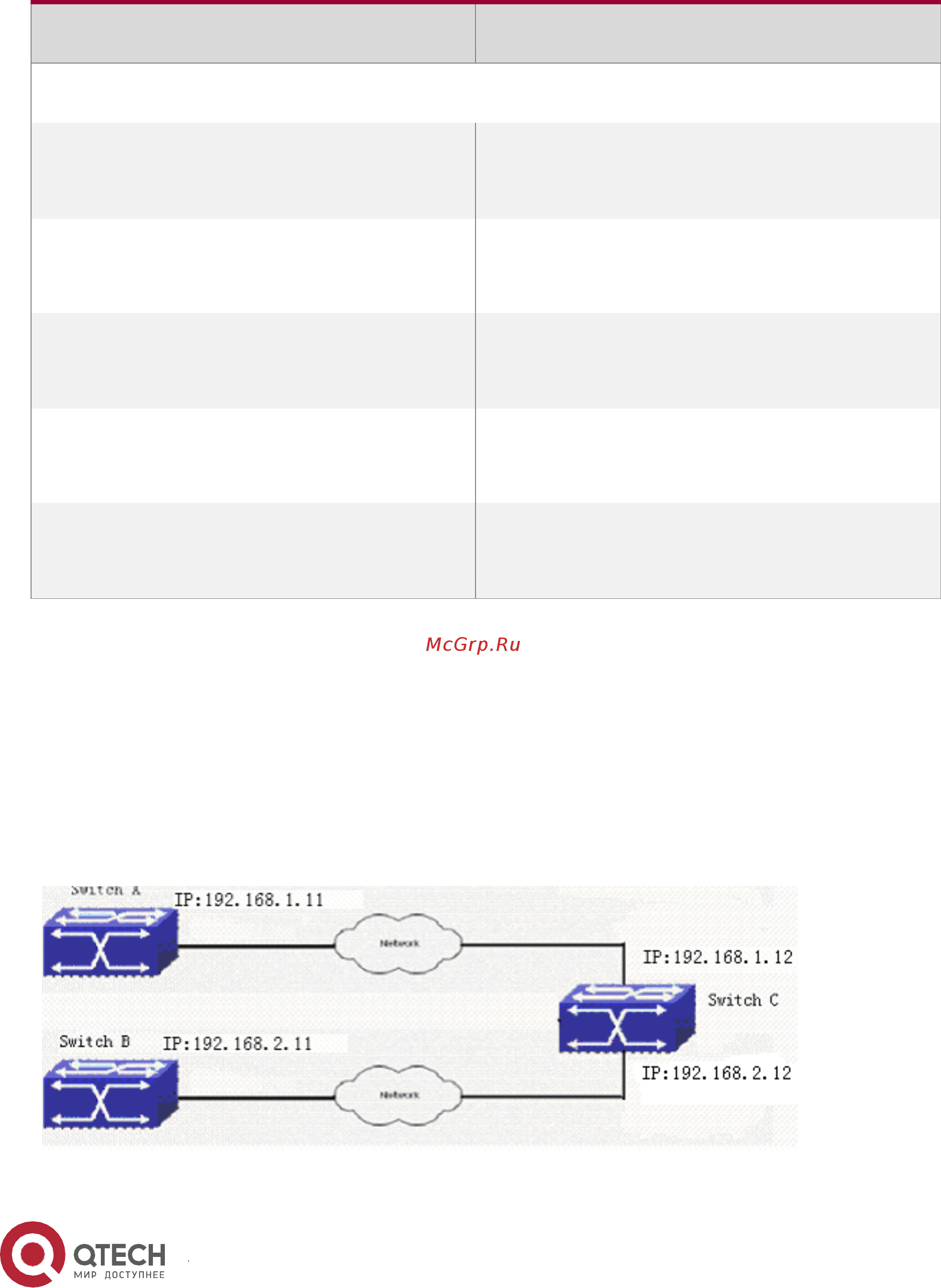

44.3 Типичные примеры применения функции NTP
Часы коммутатора клиента необходимо синхронизировать с сервером точного времени.
В сети находятся два сервера точного времени: один используется в качестве узла, другой
выступает в качестве резервного. Соединение и конфигурация представлены на рисунке
ниже (Switch A и Switch B — коммутаторы или маршрутизаторы, поддерживающие NTP-
сервер):
Ниже приводится настройка коммутатора Switch C (коммутаторы Switch A и Switch B могут
