www.qtech.ru
2.
Отобразить конфигурацию самообращенного ARP
Команда
Описание
Режим администратора и режим конфигурации
show ip gratuitous-arp [interface vlan <1-
4094>]
Отобразить конфигурацию
самообращенного ARP.
26.3 Пример конфигурации самообращенного ARP
Коммутатор
Пример настройки самообращенного ARP

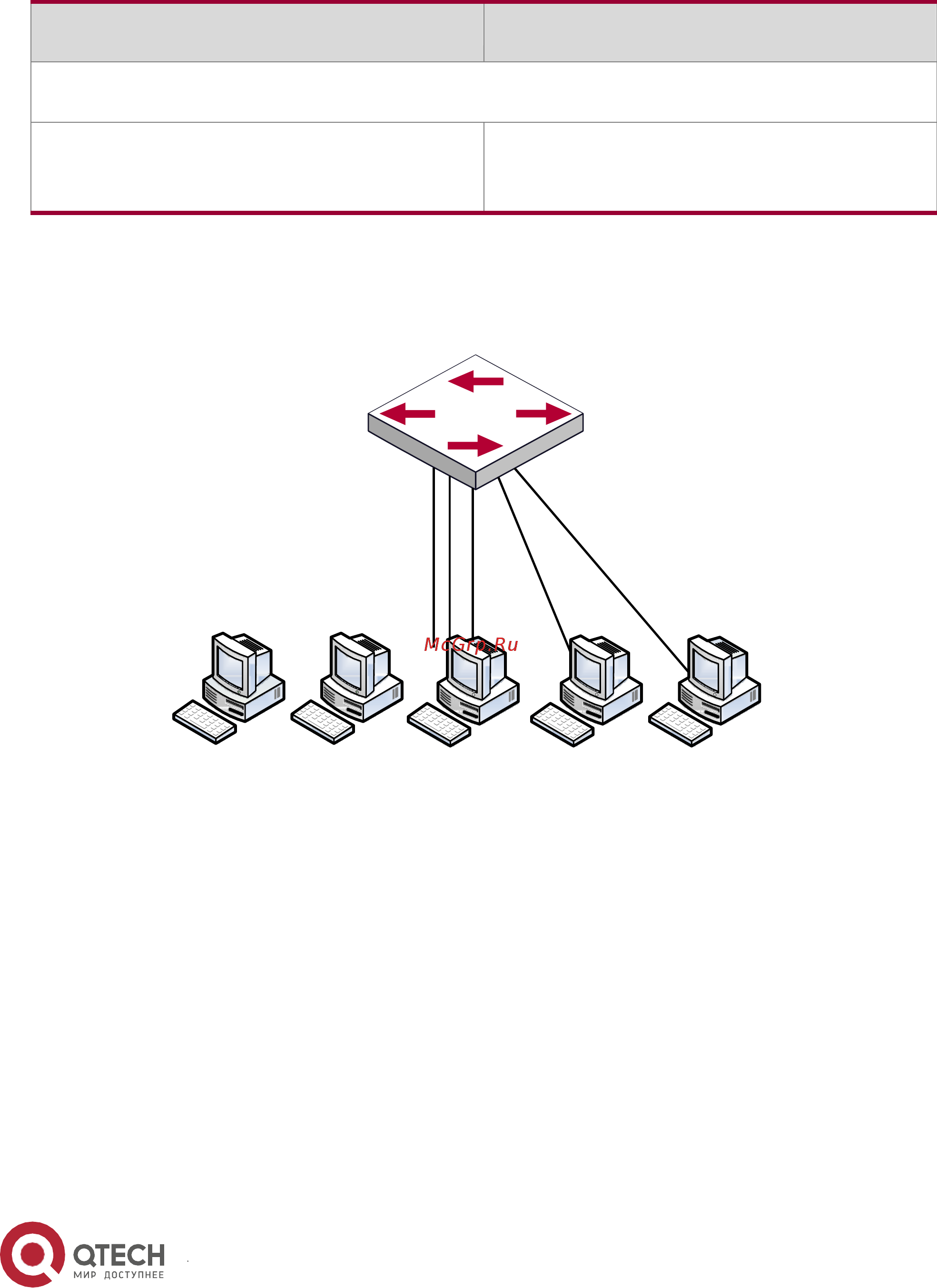

Для топологии сети, показанной на рисунке, интерфейс коммутатора VLAN10 имеет IP
адрес 192.168.15.254 и маску сети 255.255.255.0. Три компьютера – PC3, PC4, PC5 –
подключены к этому интерфейсу. Интерфейс VLAN1 имеет IP адрес 192.168.14.254 и
маску сети 255.255.255.0. Два компьютера – PC1 и PC2 - подключены к этому интерфейсу.
Самообращенный ARP включается следующий конфигурацией:
Оба интерфейса используют самообращенный ARP.
Switch(config)#ip gratuitous-arp 300
Switch(config)#exit
Самообращенный ARP настроит только для одного интерфейса.
Switch(config)#interface vlan 10
Interface vlan1
192.168.14.254
255.255.255.0
Interface vlan10
192.168.15.254
255.255.255.0
PC5
PC6
PC3
PC4
PC6
