Qtech QSW-2800-10T-DC [125/382] Конфигурация bpdu tunnel
![Qtech QSW-2800-10T-DC [125/382] Конфигурация bpdu tunnel](/views2/1596516/page125/bg7d.png)
www.qtech.ru

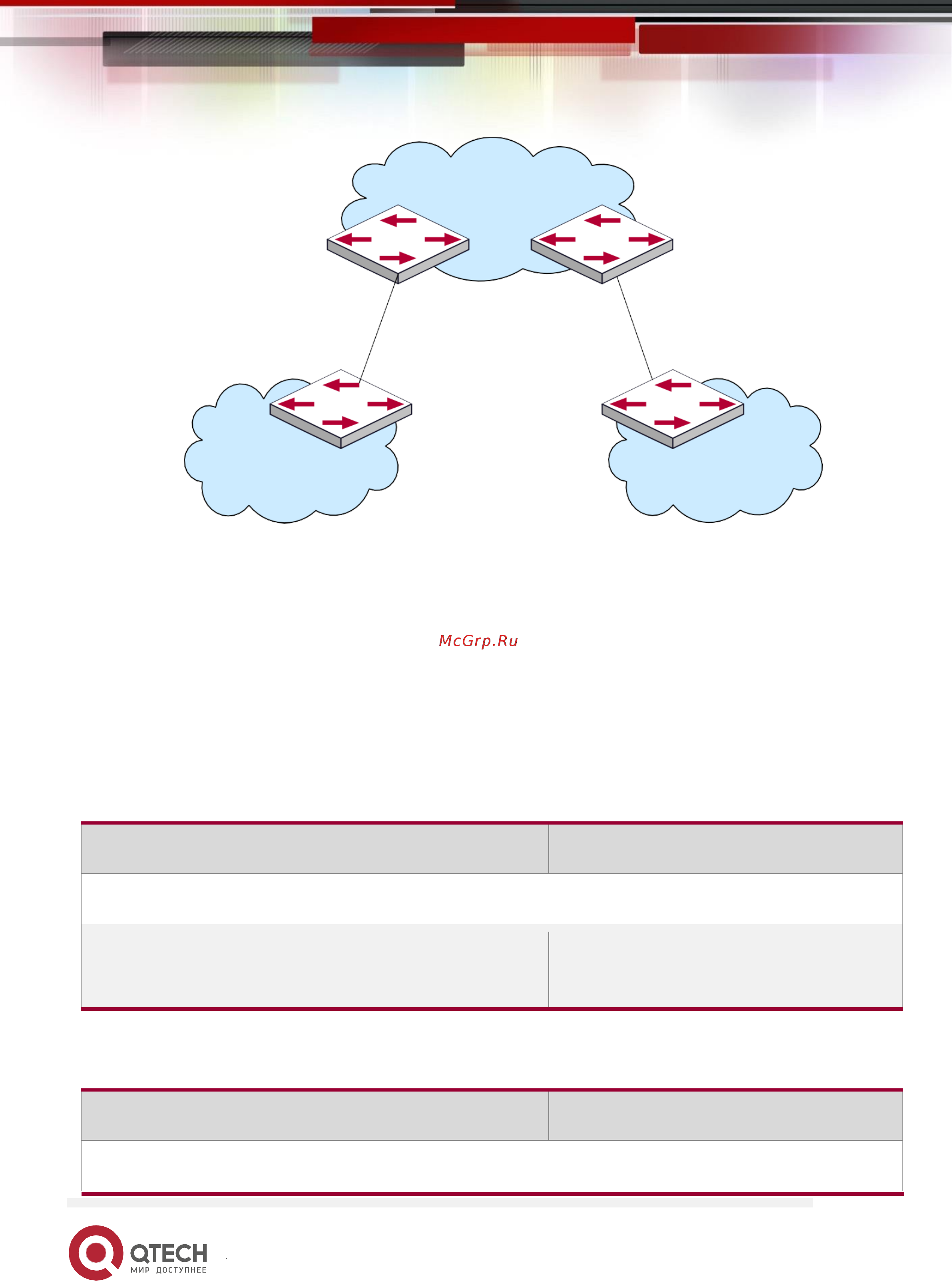

Применение BPDU-туннеля
15.2 Конфигурация bpdu-tunnel
1.
Настройка глобального MAC-адреса туннеля.
2.
Настройка порта для поддержки туннеля.
1.
Настройка глобального MAC-адреса туннеля.
Команда
Описание
Режим глобального конфигурирования
bpdu-tunnel dmac <mac>
no bpdu-tunnel dmac
Включение/отключение глобального
MAC-адреса туннеля.
2.
Настройка порта для поддержки туннеля.
Команда
Описание
Режим конфигурирования порта
ISP network
PE1
PE2
CE1
CE2
Пользователь А
Сеть 1 VLAN 100
Пользователь А
Сеть 2 VLAN 100
