35.3.3 Примеры отслеживания IGMP-пакетов
35.3.3.1 Сценарий 1: функция отслеживания IGMP-пакетов
Включение функции отслеживания IGMP-пакетов

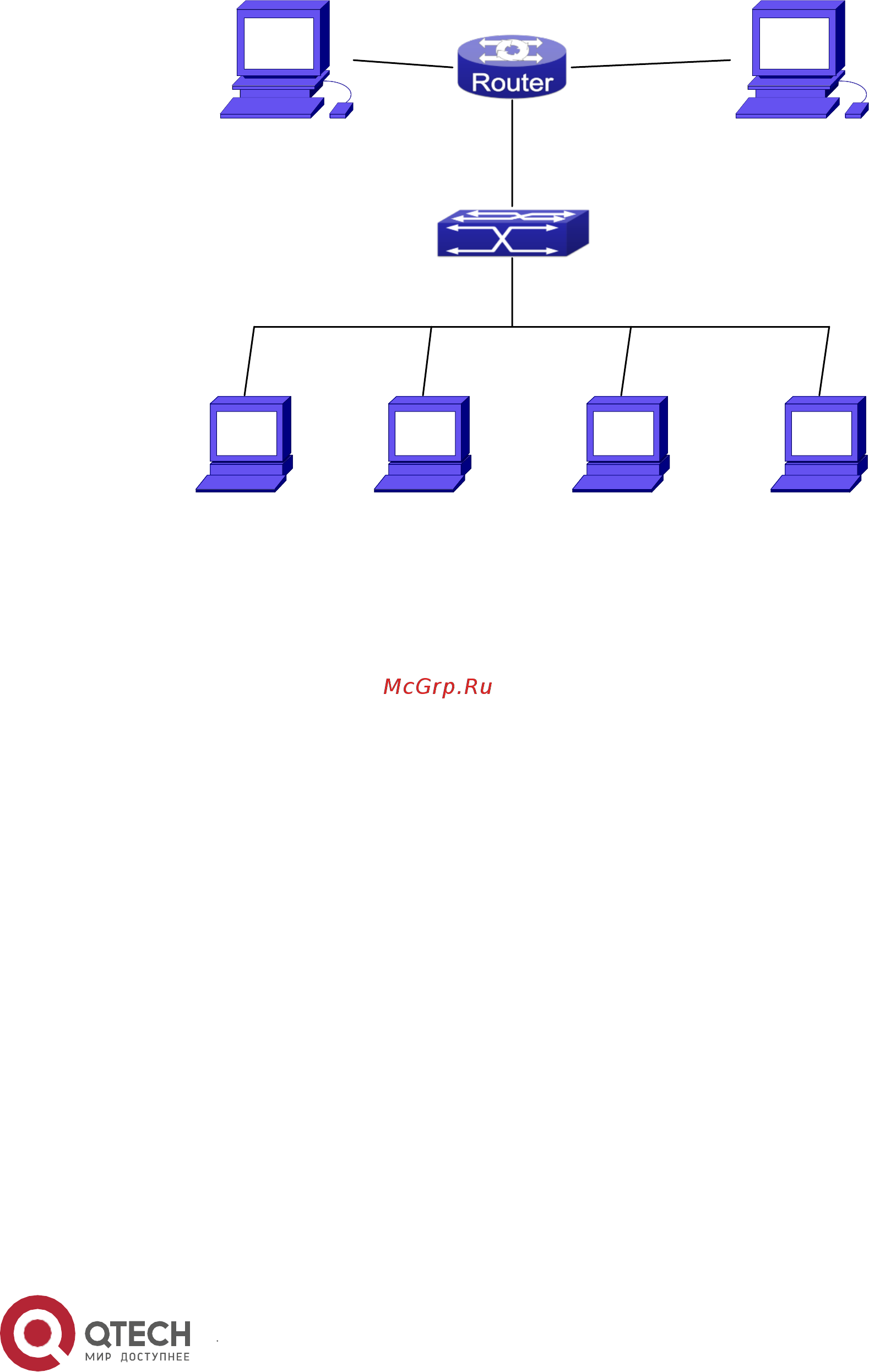

Пример. Как показано на рисунке выше, на коммутаторе настроена сеть VLAN 100,
которой принадлежат порты 1, 2, 6, 10 и 12. Четыре узла подключены к портам 2, 6, 10 и
12 соответственно. Многоадресный маршрутизатор подключен к порту 1. По умолчанию
отслеживание IGMP-пакетов отключено либо на коммутаторе, либо в сетях VLAN.
Следовательно, если требуется включить данную функцию в сети VLAN 100, сначала
необходимо включить ее в режиме общих настроек на коммутаторе и затем в сети VLAN
100. Кроме того, следует назначить порт 1 портом многоадресной рассылки.
Ниже приведены этапы настройки:
Switch(config)#ip igmp snooping
Switch(config)#ip igmp snooping vlan 100
Switch(config)#ip igmp snooping vlan 100 mrouter interface
ethernet 1/0/1
Настройка многоадресной рассылки
Предположим, что сервер многоадресной рассылки предлагает две программы, адреса
которых Группа 1 и Группа 2. Три из четырех узлов, на которых запущены многоадресные
приложения, подключены к портам 2, 6 и 10 и воспроизводят программу 1, а узел,
Многоадресный маршрутизатор
Группа 1
Отслеживание IGMP-пакетов
Порт многоадресной
рассылки
Группа 1
Группа 1
Группа 2
Сервер многоадресной рассылки 1
Сервер многоадресной
рассылки 2
