18 Цифровой видеорегистратор
3. Подключение поворотных камер и устройств управления

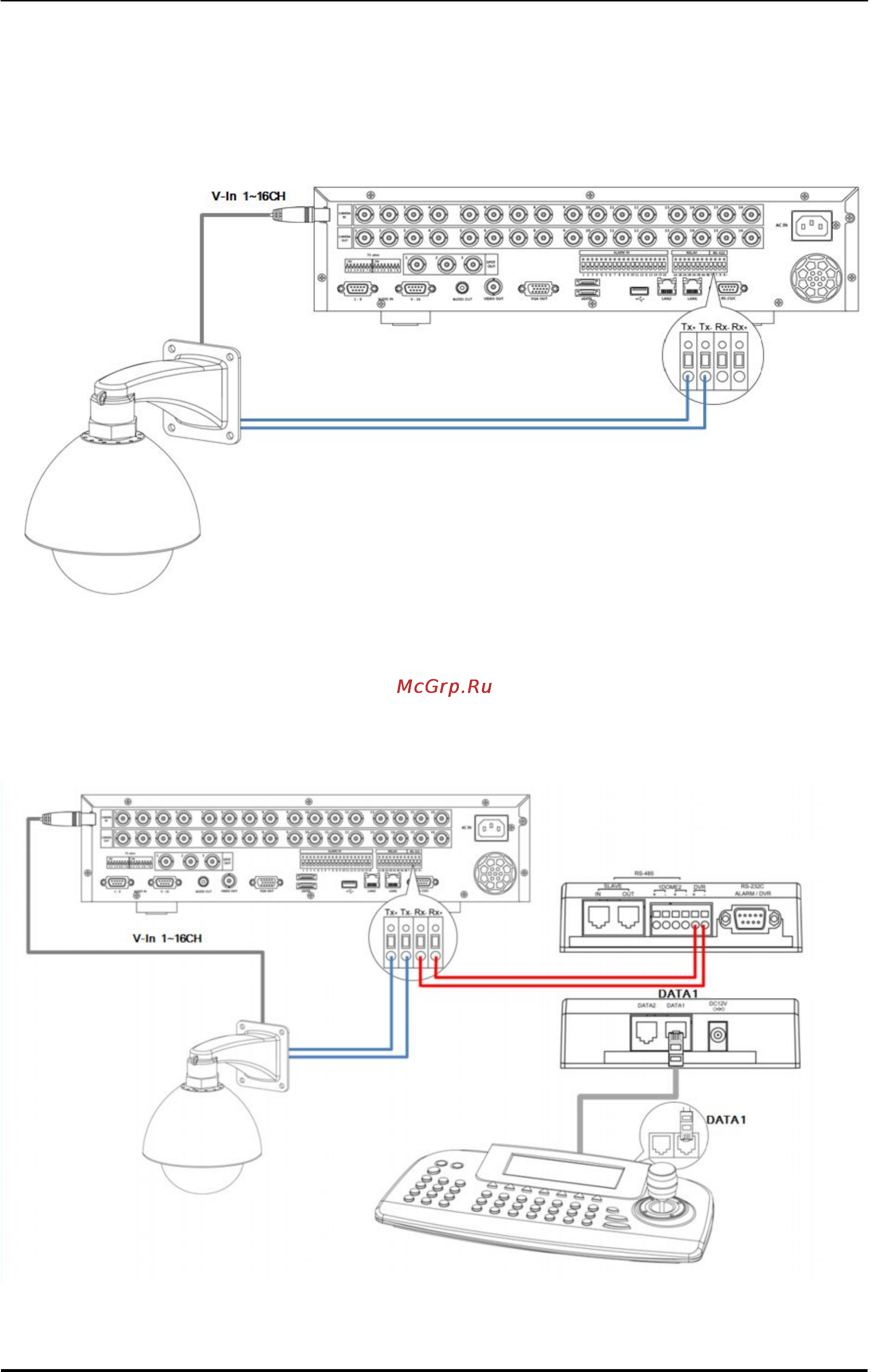

3.1. Прямое подключение скоростной купольной камеры к
видеорегистратору
3.2. Подключение камеры слежения к видеорегистратору через
соединительную коробку
Соединительная коробка
(вид сзади)
Соединительная коробка
(вид спереди)
