39 Цифровой видеорегистратор

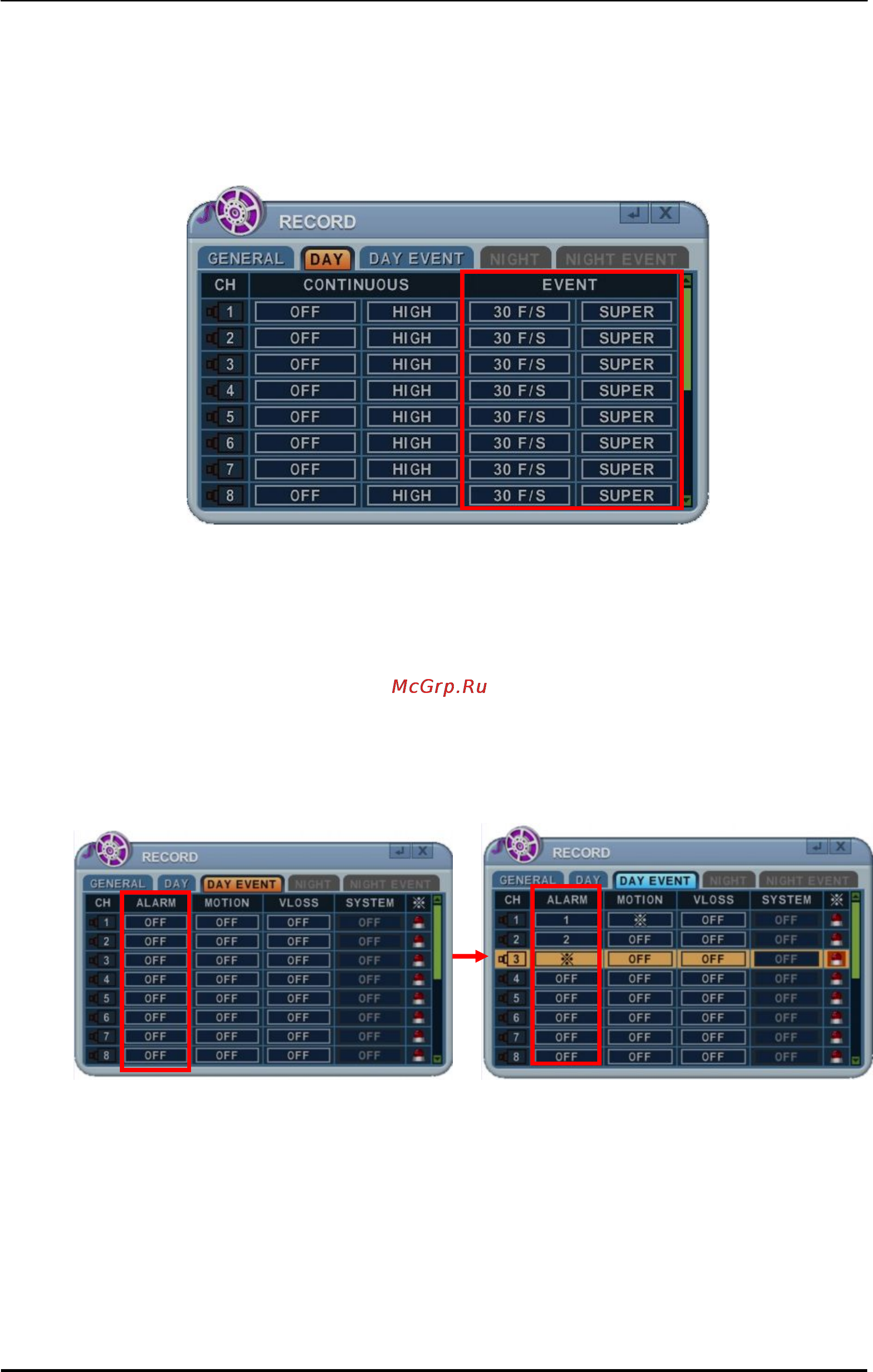

3.3. Event Record (Запись по событию)
Для каждой камеры можно указать собственные настройки записи по событию. Режим
непрерывной записи следует выключить (установить [OFF]), а для режима записи по событию
указать качество изображения, а также скорость записи каждой камеры.
Под закладкой [DAY EVENT] указать, при возникновении каких событий должна включаться
запись: Alarm (Датчик тревоги), Motion (Детектор движения), Video Loss (Потеря видеосигнала).
1) Запись в тревожном режиме (Alarm Recording)
Каждый тревожный вход (Alarm input) можно настроить только на один канал. В то же
время каждый канал можно привязать к нескольким тревожным входам.
2
a. Изменять значения/выбирать опции следует клавишами [-, +]. Кроме того,
можно воспользоваться мышью, ручкой настройки JOG.
b. Знак [※] указывает, что выделено несколько источников тревоги.
c. Тревожные входы и выходы описаны подробно в разделе "Устройства (Device)",
подраздел "Тревожные устройства (Alarm)".
