58 Цифровой видеорегистратор
7. DEVICE (УСТРОЙСТВО)
7.1. GENERAL (ОСНОВНЫЕ ПАРАМЕТРЫ)
В данных моделях видеорегистраторов предусмотрено 4/8/16 аудиовходов и входов тревоги, а
также 4 релейных выхода.

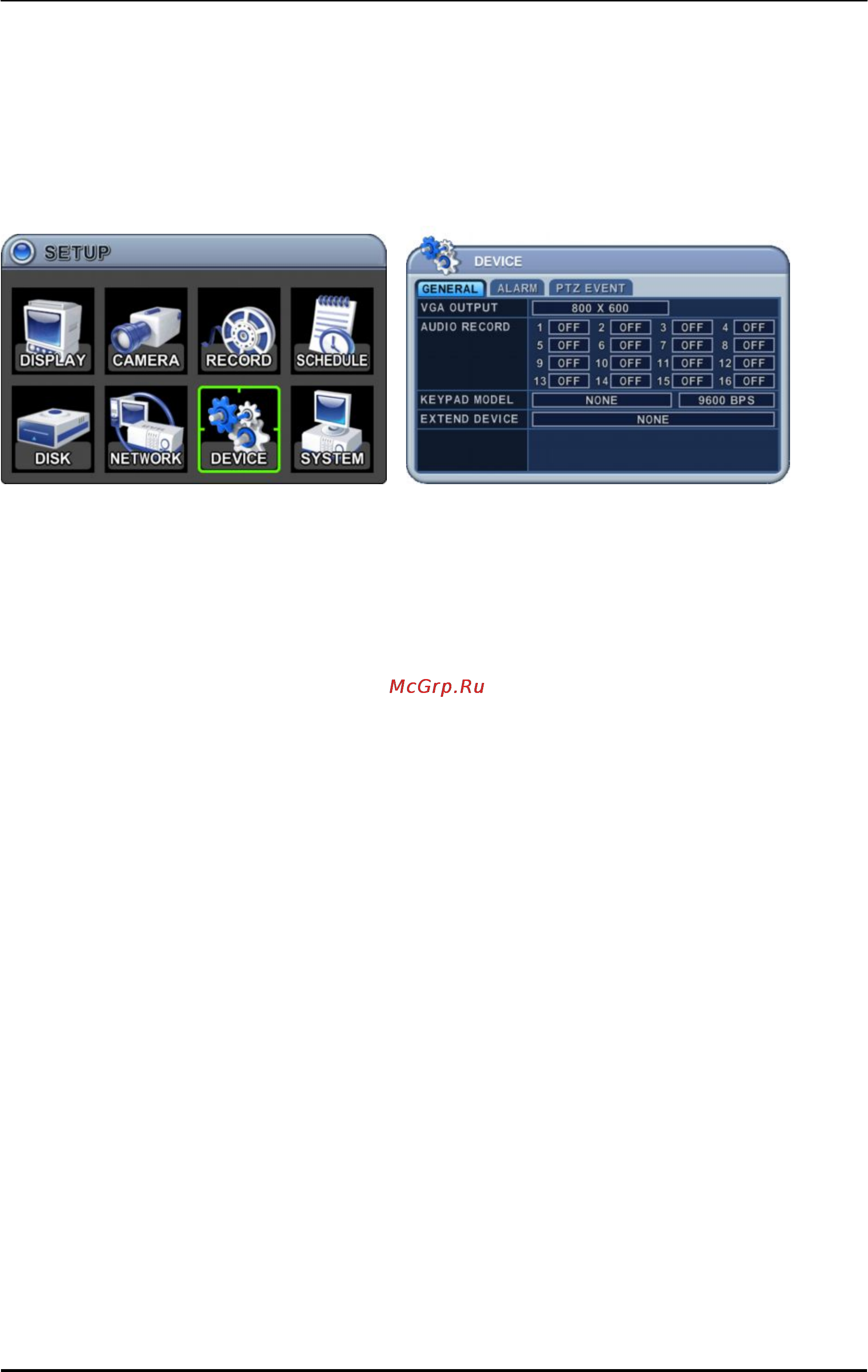

1. Во всех разделах меню в левой колонке отображаются названия параметров, а в правой
колонке их значения. Клавишами [◄►▲▼] переместите курсор на нужную позицию.
1) VGA OUTPUT (Выход VGA) – укажите разрешение
[ 800*600 à 1024*768 à 1280*1024 ]
2) AUDIO RECORD (Запись звукового сигнала) – укажите необходимость выполнения
звукозаписи: ON (Вкл.) или OFF (Выкл.).
Запись звука всегда выполняется в режиме реального времени, в отличие от
видеозаписи, которая может выполняться в нескольких режимах, а не только в режиме
"живого видео". Звуковой и видеосигнал имеет незначительное рассогласование
(записывается с небольшой задержкой).
3) KEYPAD MODEL (Тип клавиатуры) – укажите тип контроллера джойстика и скорость
передачи данных.
4) EXTEND DEVICE (Расширительный модуль) зарезервировано
2. Для выхода из меню с сохранением изменений нажмите [MENU].
Для того чтобы выйти из меню без сохранения изменений, нажмите [CANCEL].
