19 Цифровой видеорегистратор

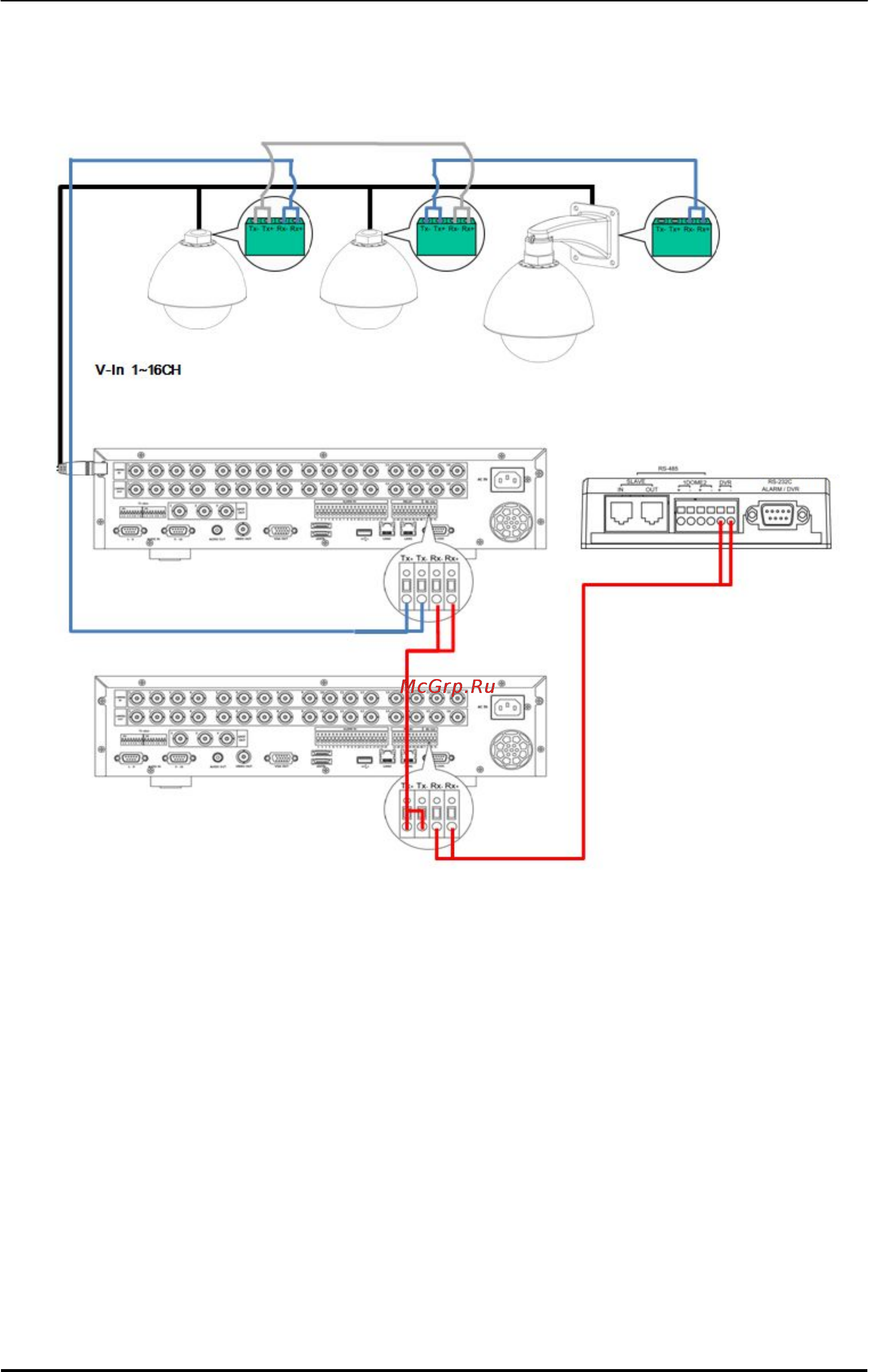

3.3. Конфигурация с двумя видеорегистраторами для одного
пользователя
Соединительная коробка
(вид сзади)
l Поворотные камеры соединены по принципу шлейфового подключения.
l Пульты управления соединены по принципу последовательного включения.
