36 Цифровой видеорегистратор
b. Настройки для обхода по предустановкам. Служат для выполнения обхода
предустановок, то есть последовательного перехода от одной заданной
предустановки к другой с установленным временным интервалом. Более
подробные сведения по настройке работы приведены в разделе "Настройка
параметров телеметрии".
4) Title (Название). Для каждой камеры слежения пользователь может назначить
уникальное имя.
a. Имя камеры должно отвечать следующим требованиям:
- Используемые символы: от A до Z, от 0 до 9. Особые символы,
используемые при работе в сети.
- Максимальная длина – 29 символов, включая пробелы.
b. Для ввода имени камеры можно воспользоваться виртуальной клавиатурой, а
также цифровыми клавишами на пульте ДУ или на передней панели устройства.
.

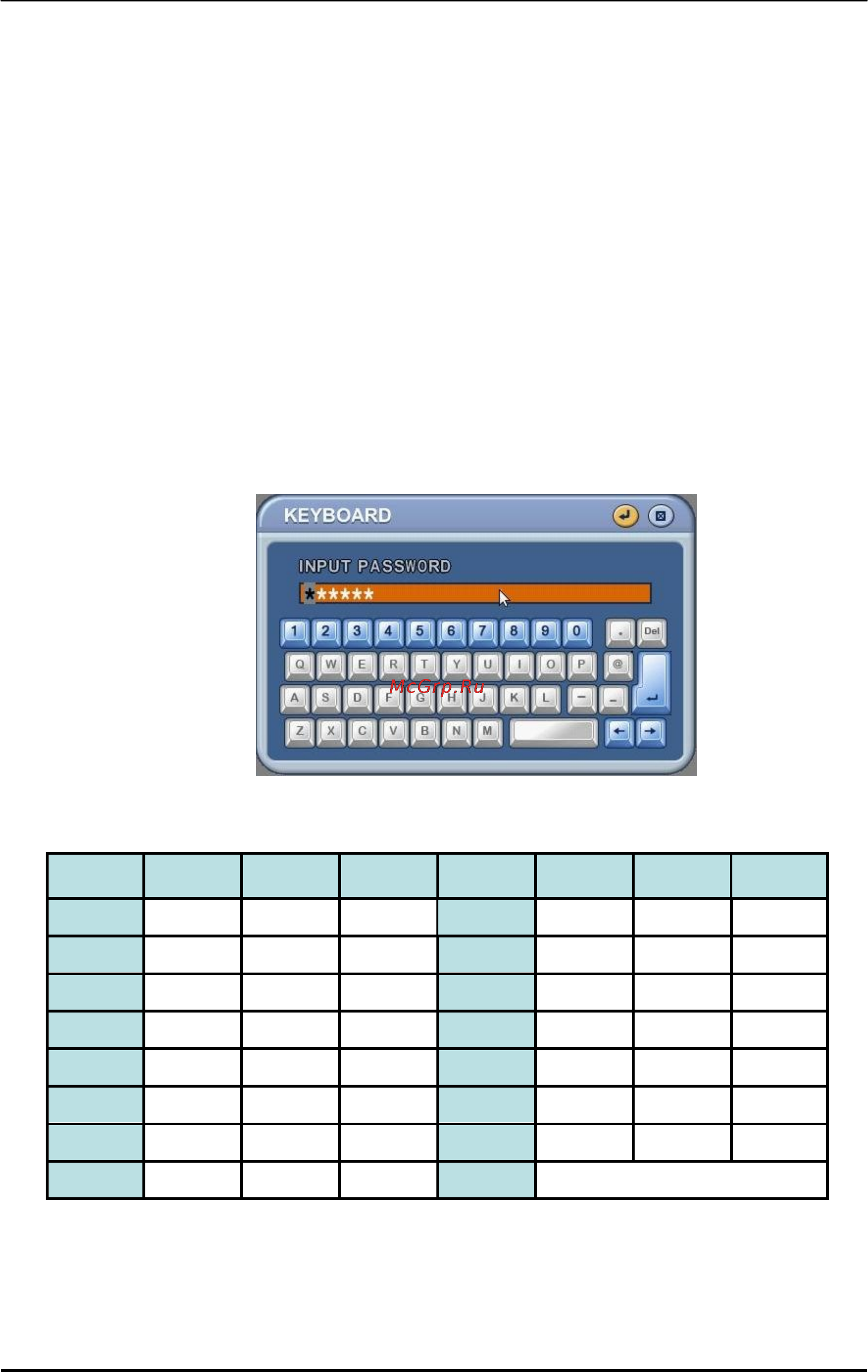

<Виртуальная клавиатура для набора символов при помощи мыши>
№ 1-е нажатие 2-е нажатие 3-е нажатие № 1-е нажатие 2-е нажатие 3-е нажатие
1 A B 1 9 Q R 9
2 C D 2 10/0 S T 10
3 E F 3 11 U V 11
4 G H 4 12 W X
5 I J 5 13 Y Z
6 K L 6 14 . @
7 M N 7 15 - _
8 O P 8 16 пробел
<на пульте ДУ или на передней панели>
4. Для выхода из меню с сохранением изменений нажмите [MENU].
Для того чтобы выйти из меню без сохранения изменений, нажмите [CANCEL].
