УСТАНОВКА И ВЫБОР КОНФИГУРАЦИИ

НАКЛАДНОЙ МОНТАЖ КАМЕРЫ

1. Подготовить к работе шаблон для выполнения отверстий (см. рис. 4). С помощью

шаблона просверлить в потолочном перекрытии отверстие глубиной 6 мм либо

сквозное.

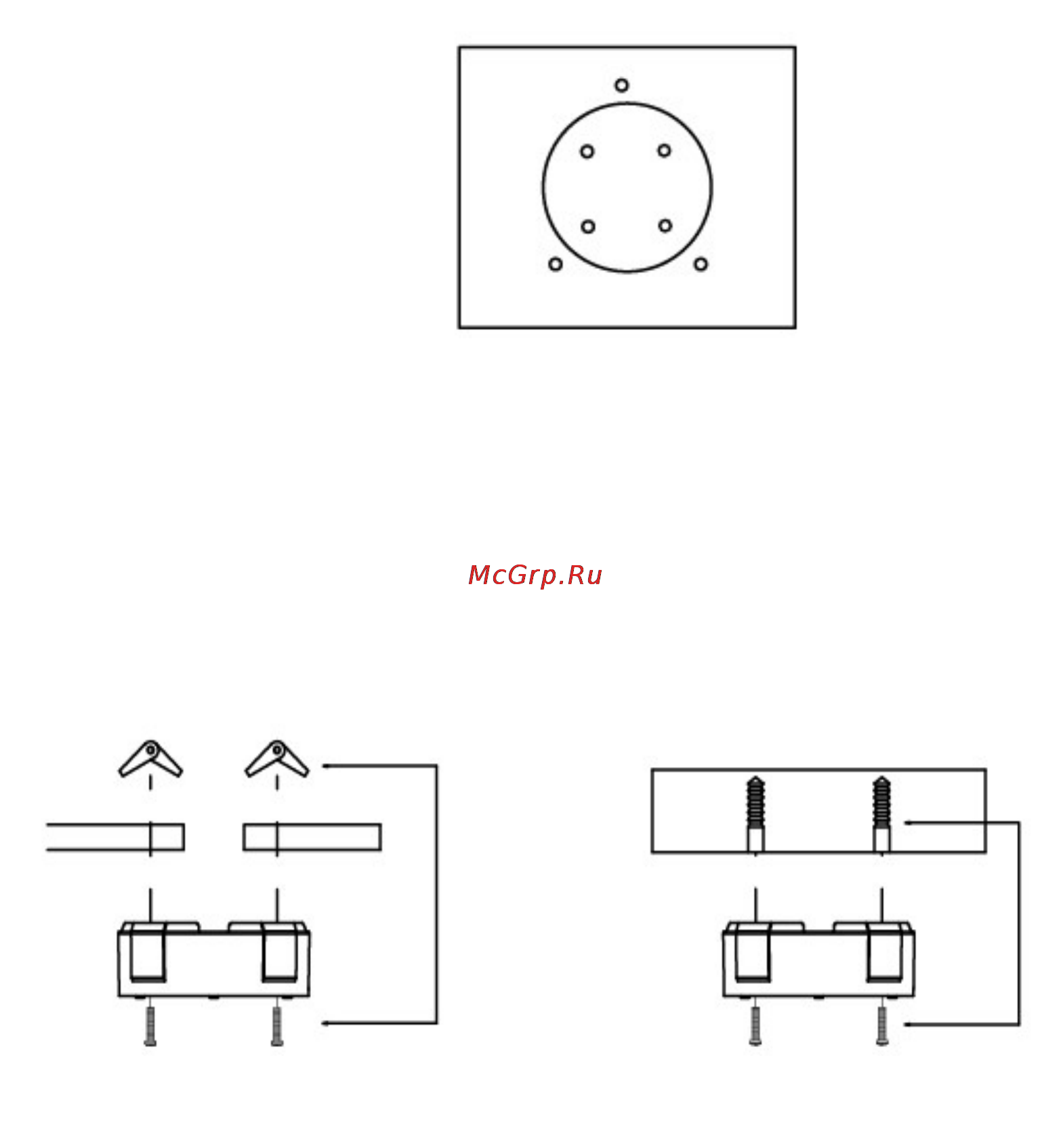

<Рисунок 4. Шаблон для сверления отверстий >

2. В случае потолочного крепления просверлить отверстия для болтов или согласно рис.

5. Для бетонного перекрытия выполнить отверстия под дюбели. Смотрите рис. 6

Болт 5/32 с резьбой на всю длину

(в комплект не входит)

или саморез №6х1 дюйм

Болт 5/32 с резьбой на всю длину

(в комплект не входит)

или саморез №6х1 дюйм

Тонкое перекрытие Бетонное перекрытие

<Рисунок 5.

Отверстия для болтов или дюбелей> <Рисунок 6.

Отверстия для дюбелей>
