- 64 -

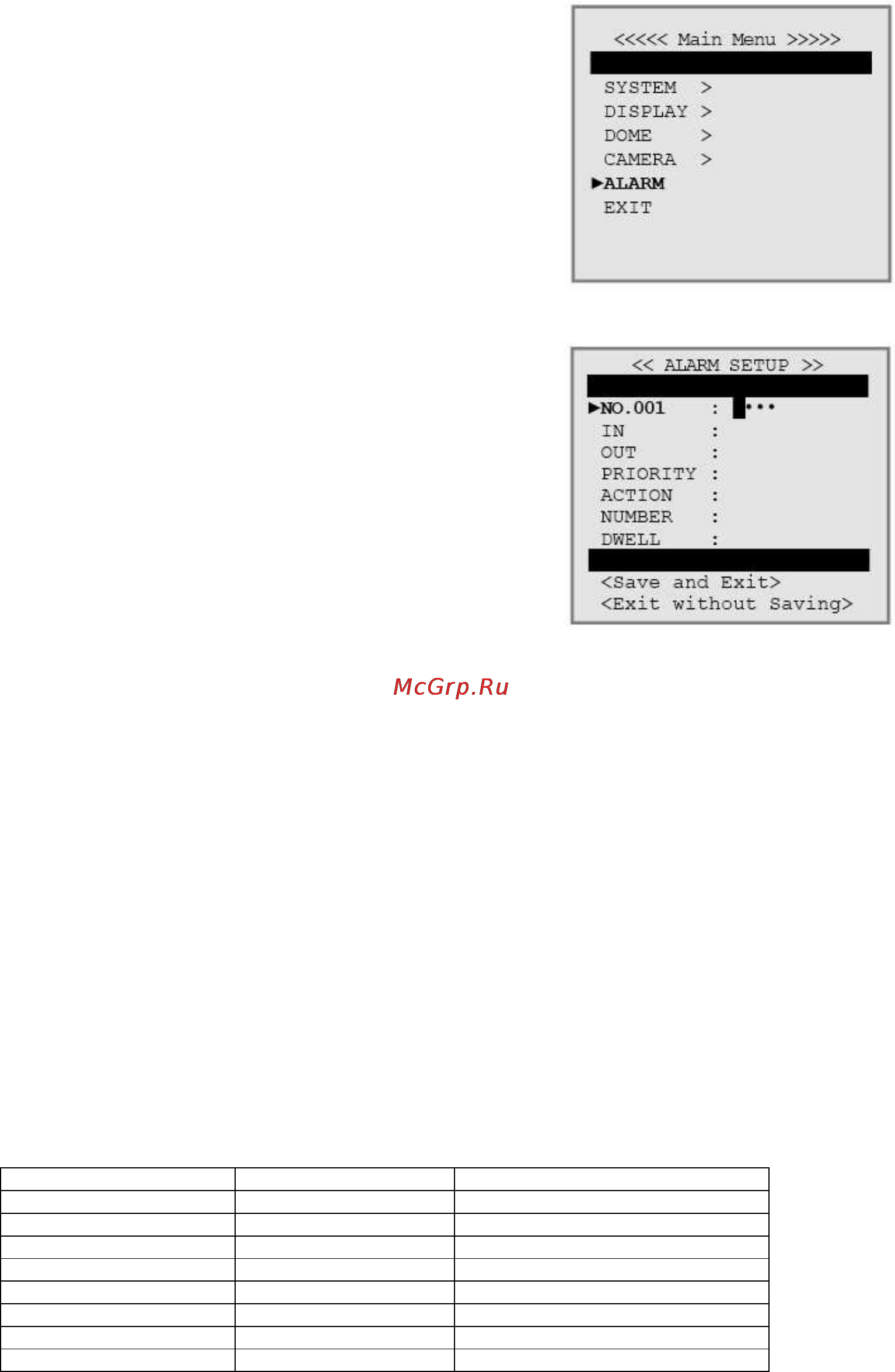

ПОРЯДОК РАБОТЫ И ПРОГРАММИРОВАНИЯ
ALARM (Входы-выходы тревоги)
IN (Входы) – 4 шт.
NO Нормально открытый
NC Нормально закрытый
OUT (Выходы) – 1 шт.
1. Перейти к "No.001"-> повернуть джойстик по ч.с.
Чтобы отменить это действие, повернуть джойстик против
ч.с.
2. Перейти к "IN" (Вход) > установить NO (нормально-
открытый) или NC (нормально-закрытый).
3. Перейти к "OUT" (Выход) > установить "001" или OFF
(Выкл.).
- "001" означает "ON" (Использовать)
- OFF (Выкл.) – по умолчанию: не использовать.
4. PRIORITY (Приоритет)
Установить приоритет для входов тревоги 1, 2, 3, 4.
5. ACTION (Действие)
Действие в ответ на сигнал тревоги: выполнение
предустановки, тура, шаблона или автосканирования.
6. Number (Номер)
Под номером подразумевается номер предустановки,
шаблона, тура или участка автосканирования, уже
описанных в соответствующих разделах меню.
7. Dwell (Интервал)
Под интервалом подразумевается длительность звучания
звукового сигнала тревоги, а также длительность ответного
события.
8. To save (Сохранить)
9. Для сброса тревоги
* Чтобы сбросить тревожное событие, следует с помощью джойстика перейти к пункту
"No. xxx" (номер тревоги). Нажать кнопку [WIDE] или повернуть джойстик против ч.с.
При движении джойстиком тревога приостанавливается на 10 секунд.
Кабель для наружной установки
Поз
.
Обозн.
Описание
1.
коричневый
Вход тревоги
2.
красный
Вход тревоги
3.
оранжевый
Вход тревоги
4.
жёлтый
Вход тревоги
5.
чёрный
GND
(земля)
Входы
/
выходы
тревоги
6.
зелёный
н.о.
Выход тревоги
7.
синий
COM
(общий)
Выход тревоги
8.
фиолетовый
н.з.
Выход тревоги
