- 29 -
УСТАНОВКА И ВЫБОР КОНФИГУРАЦИИ
НАСТЕННЫЙ МОНТАЖ (В НАРУЖНОМ/ВНУТРЕННЕМ ИСПОЛНЕНИИ)

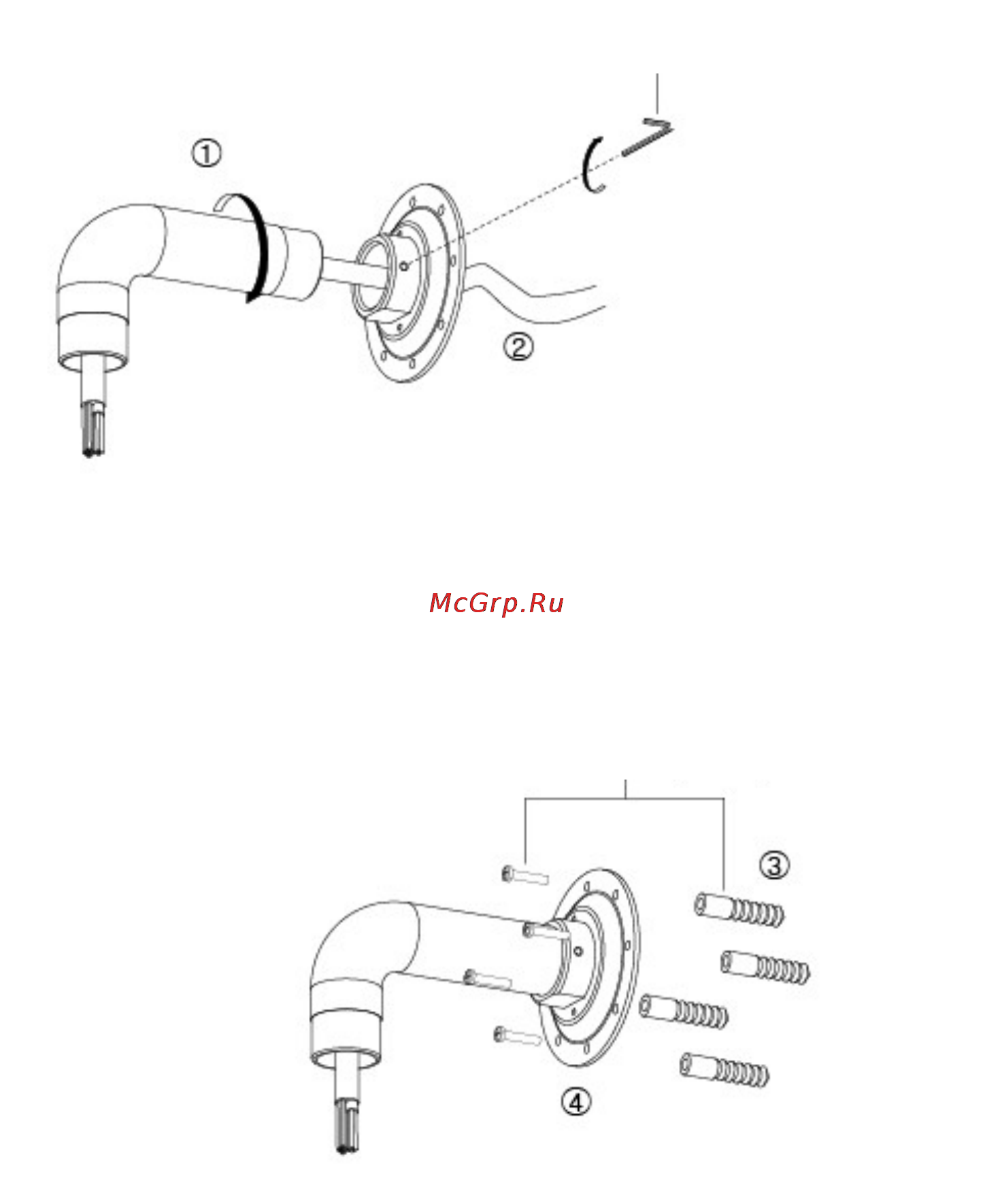

1. Протянуть кабели через сквозное отверстие в опорной поверхности и полую
опору (см. рис. 4).
2. Установить опору на монтажный кронштейн.
<
Рисунок
4>
Ключ
-
шестигранник
2
мм
(
в
комплекте
)
3. Наметить отверстия на опорной поверхности. Просверлить отверстия с учётом
типа крепежа (см. рис. 5).
4. Настенный кронштейн крепить к опорной поверхности при помощи четырёх
анкеров из нержавеющей стали (прилагаются).
Анкеры 6 мм (4 шт.)
(в комплекте)
<
Рисунок
5>
