ifm SD5500 [11/53] Aep конечная точка аналогового сигнала с масштабируемым диапазоном измерения ul ниже диапазона индикации
![ifm SD5600 [11/53] Aep конечная точка аналогового сигнала с масштабируемым диапазоном измерения ul ниже диапазона индикации](/views2/1601043/page11/bgb.png)
11
RU
MEWMAW AEPASP
Q [% MEW]
[°C]T -24 -10 60 74 81-31
[°F]-11 14 140 161 178-24
[bar]P 0-1 16 20
1201000 130
4
3,8
3,5FOU=OFF
20
20,5
21,5
[mA]
FOU=On
1
2
6
cr.UL UL OL cr.OL
3
4
5

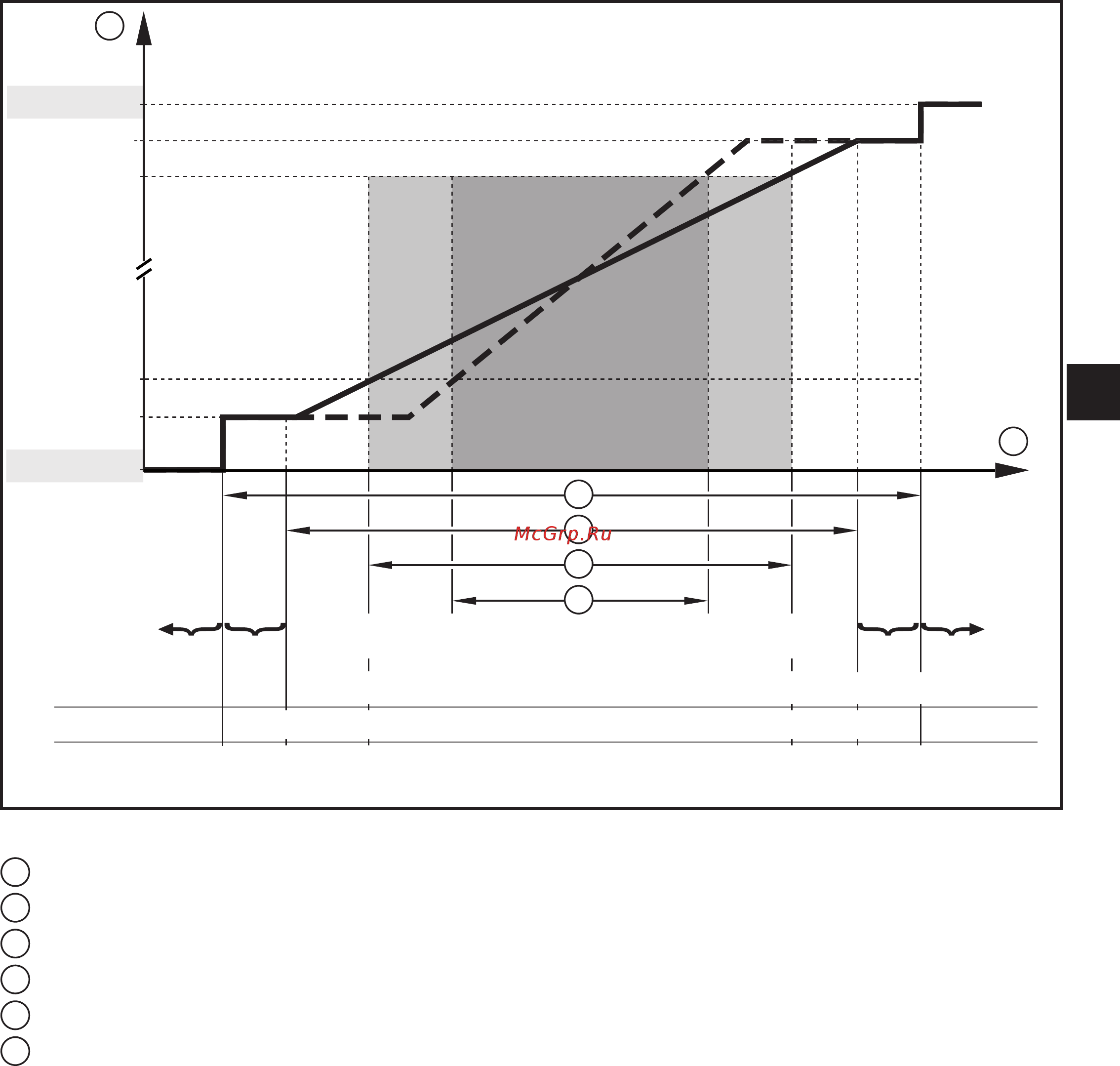

Рис� 1: Характеристики аналогового выхода в соответствии со стандартом IEC 60947-5-7�
1
аналоговый сигнал
2
измеренное значение (моментальный расход, температура или давление)
3
зона обнаружения
4
диапазон индикации
5
диапазон измерения
6
масштабированный диапазон измерения
Q: поток
P: давление
T: температура
MAW: начальное значение диапазона измерения для немасштабированного диапазона
измерения (с настройкой отсечки низкого расхода Q: выходной сигнал
начинается на MAW + LFC → 4�6�)
MEW: конечное значение диапазона измерения для немасштабированного диапазона
измерения
ASP: начальная точка аналогового сигнала с масштабируемым диапазоном
измерения
AEP: конечная точка аналогового сигнала с масштабируемым диапазоном измерения
UL: ниже диапазона индикации
OL: выше диапазона индикации
