ifm SD5500 [16/53] Io link
![ifm SD5500 [16/53] Io link](/views2/1601043/page16/bg10.png)
16

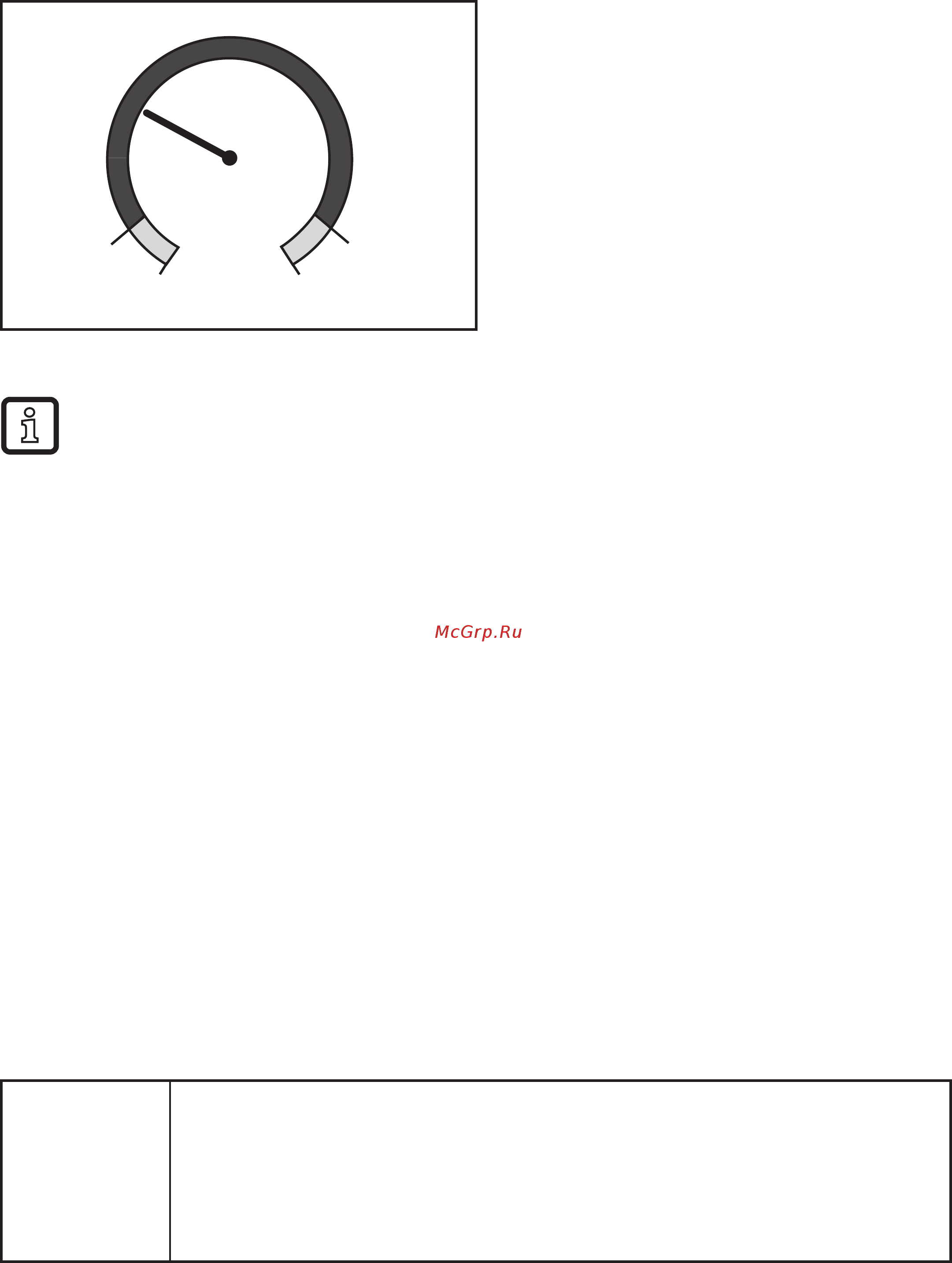

cFL cFH
MAW MEW
cFL = нижний предел
cFH = верхний предел
MAW = начальное значение диапазона
измерения
MEW = конечное значение диапазона
измерения
Рис� 2: Настройка цвета функции окна
Пределы можно выбрать свободно в пределах диапазона измерения и
они не зависят от функции выхода, установленной для OUT1 и OUT2�
4.9 IO-Link
Датчик оснащен коммуникационным интерфейсом IO-Link, который позволяет
прямой доступ к рабочим и диагностическим данным� Кроме того, можно
настроить параметры прибора во время работы� Для работы устройства
через интерфейс IO-Link требуется мастер IO-Link�
С помощью ПК, подходящего ПО IO-Link и адаптерного кабеля IO-Link,
коммуникация возможна даже если система находится в нерабочем режиме�
Файлы описания прибора (IODD), необходимые для настройки прибора,
подробная информация о структуре рабочих данных, диагностическая
информация, адреса параметров и необходимая информация о аппаратном
и программном обеспечении IO-Link находится на www�ifm�com�
4.9.1 Дополнительные функции с помощью IO-Link
Следующие функции доступны только через интерфейс IO-Link с помощью
программного обеспечения для настройки параметров:
Светодиод
вкл� / выкл�
Стандартная команда для локализации датчика в системе�
Когда включена:
> светодиоды индикации коммутационного состояния мигают
> отображается: "IO-Link" (зелёный, мигает)
