18
5.2 Положение установки
5.2.1 Длина впускной и выпускной трубы
Конструкции в трубе, загибы, клапаны, редукторы и тому подобное влияют на
работу датчика�
► Соблюдайте расстояние между датчиком и источником помех:

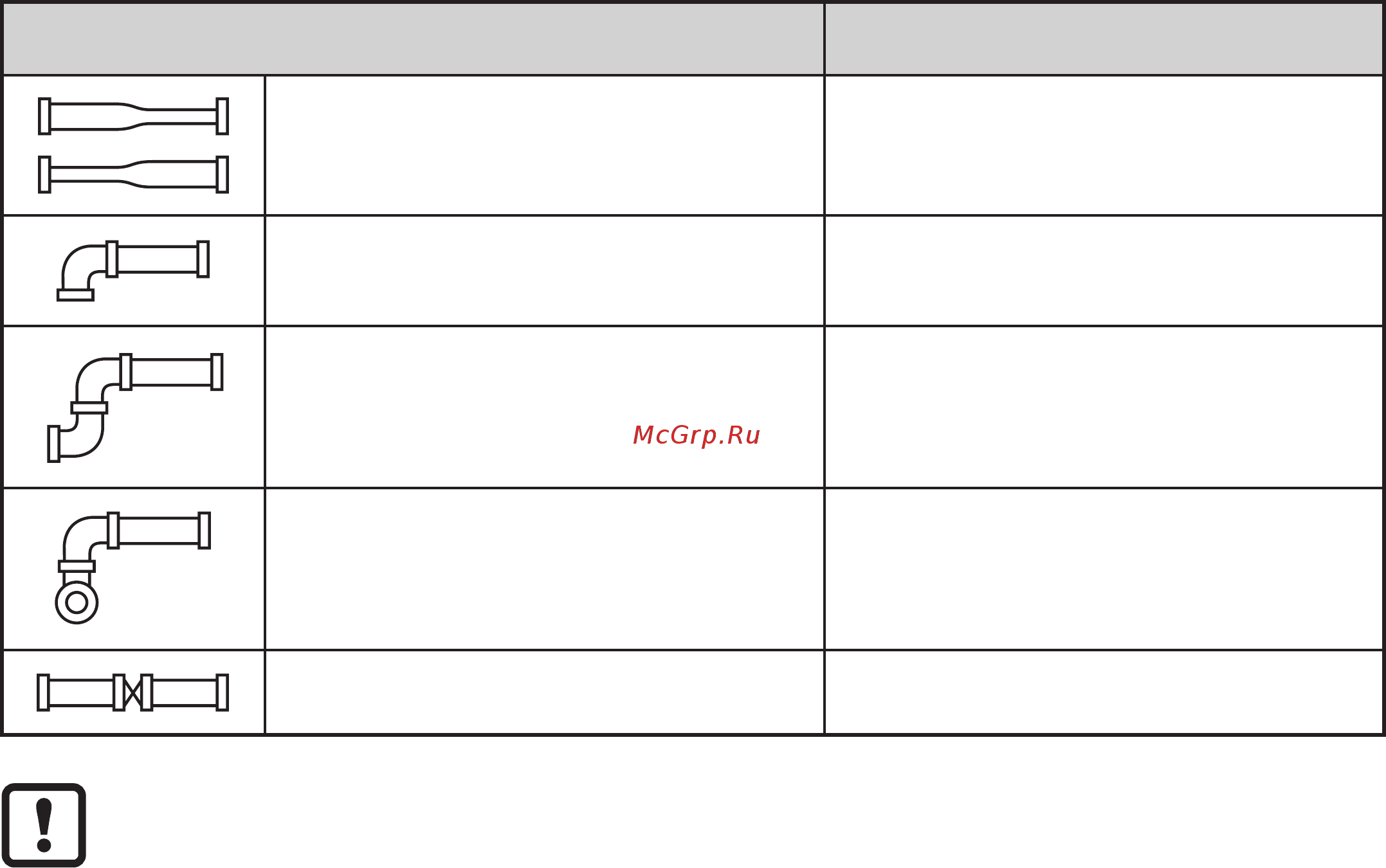

Помехи Расстояние к датчику
изменения диаметра трубы 10 x диаметр трубы
изгиб 90° 10 x диаметр трубы
два изгиба 90°, одна плоскость 15 x диаметр трубы
два изгиба 90°, две плоскости 25 x диаметр трубы
клапан, золотник 40 x диаметр трубы
Запрещено размещать запорную арматуру и регулирующие устройства
прямо перед датчиком�
