5.2.2 Ориентация
1 2 3
4

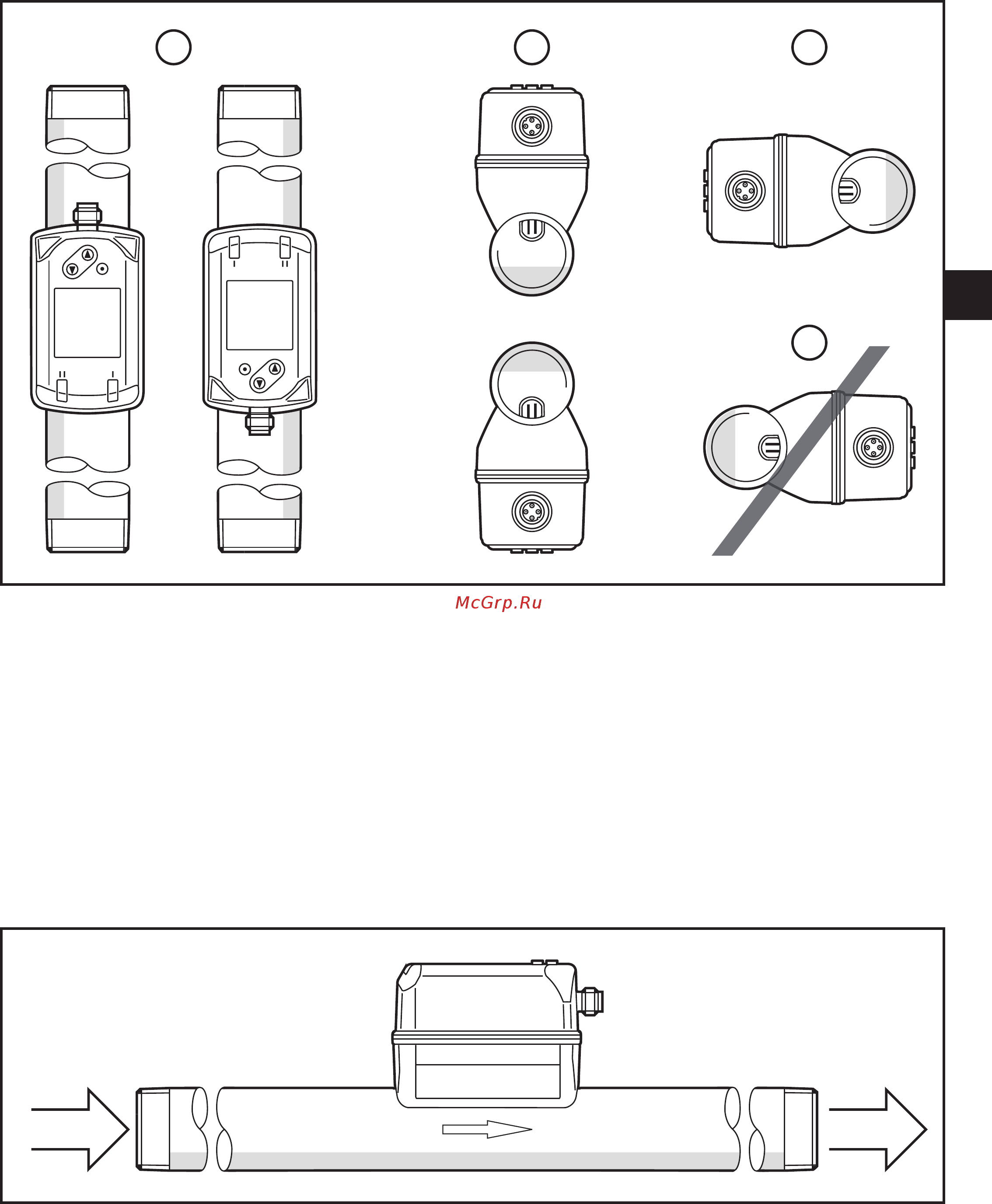

Рис� 1: Ориентация трубы и датчика
1: вертикальная труба, датчик в любом положении
2: горизонтальная труба, датчик вертикально
3: труба вправо, датчик сбоку
4: избегайте: труба влево датчик сбоку
5.3 Установка в трубах
► Вставьте прибор в трубу согласно направлению потока (по стрелке на
корпусе):
IN
OUT
► Затяните оба адаптера в противоположном направлении используя
указанный момент затяжки:
