Pioneer HTB-421 [13/34] Подключение видеовыходов
![Pioneer HTB-421-2TB B [13/34] Подключение видеовыходов](/views2/1060799/page13/bgd.png)
13
Ru
02
02

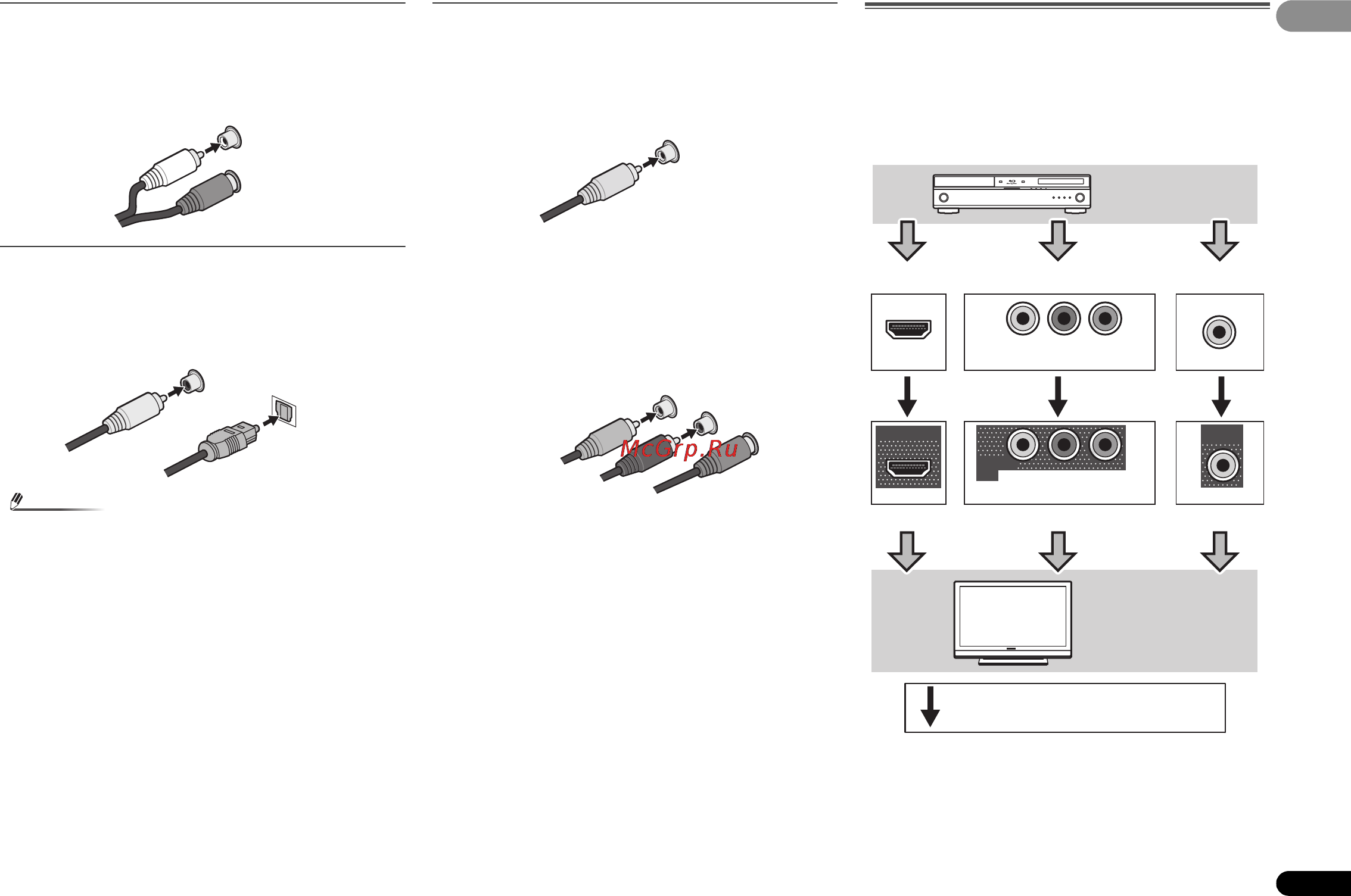

Аналоговые аудиокабели
Для подключения аналоговых аудиокомпонентов используйте
стереофонические аудиокабели RCA. Эти кабели имеют
стандартную красную и белую маркировку, и необходимо
подключить красные штекеры к разъемам R (правый), а белые – к
разъемам L (левый).
Цифровые аудиокабели
Для подключения к данному ресиверу цифровых компонентов
следует использовать имеющиеся в продаже коаксиальные
цифровые аудиокабели или оптические кабели.
Примечание
• Аккуратно выполняйте подключение оптического кабеля,
старайтесь не повредить защитную шторку оптического
разъема.
• Обеспечьте для оптического кабеля свободно свисающую
петлю. Можно повредить кабель об острые углы.
• Для коаксиального цифрового подключения также можно
использовать стандартный видеокабель RCA.
Видеокабели
Стандартные видеокабели RCA
Эти кабели являются наиболее распространенным типом
видеокабелей и используются для подключения к разъемам
композитного видео. Штекеры с желтой маркировкой отличают их
от аудиокабелей.
Кабели компонентного видео
Наивысшее качество воспроизведения цвета от источника
видеосигнала обеспечивают кабели компонентного видео. По этим
кабелям передается телевизионный цветовой сигнал, разделенный
на сигнал яркости (Y) и сигналы цветности (PB и PR). Таким
образом устраняются взаимные помехи между сигналами.
Подключение видеовыходов
Данный ресивер не оборудован видеопреобразователем. Если для
подключения к входному устройству используются видеокабели
или кабели HDMI, такие же кабели должны использоваться для
подключения к телевизору.
Сигналы, поступающие с аналоговых (композитных и
компонентных) видеовходов устройства не будут передаваться с
HDMI OUT.
L
R
AUDIO
Белый (левый)
Красный (правый)
COAXIAL
IN
OPTICAL
IN
Коаксиальный
цифровой
аудиокабель
Оптический кабель
VIDEO
Желтая
Y
P
B
P
R
COMPONENT VIDEO
Зеленый (Y)
Красный (PR)
Cиний (PB)
VIDEO
VIDEO
IN
IN
IN
HDMI
COMPONENT VIDEO
MONITOR
OUT
YP
B
P
R
MONITOR
OUT
COMPONENT VIDEO
YP
B
P
R
HDMI
OUT
Терминал для подключения с исходным устройством
Терминал для подключения с телевизионным монитором
Компонент
воспроизведения
Телевизор
Возможность вывода видеосигнала.
VSX-421_SYXCN_Ru.book 13 ページ ２０１１年２月８日 火曜日 午後３時１０分
