17
Ru
02
02

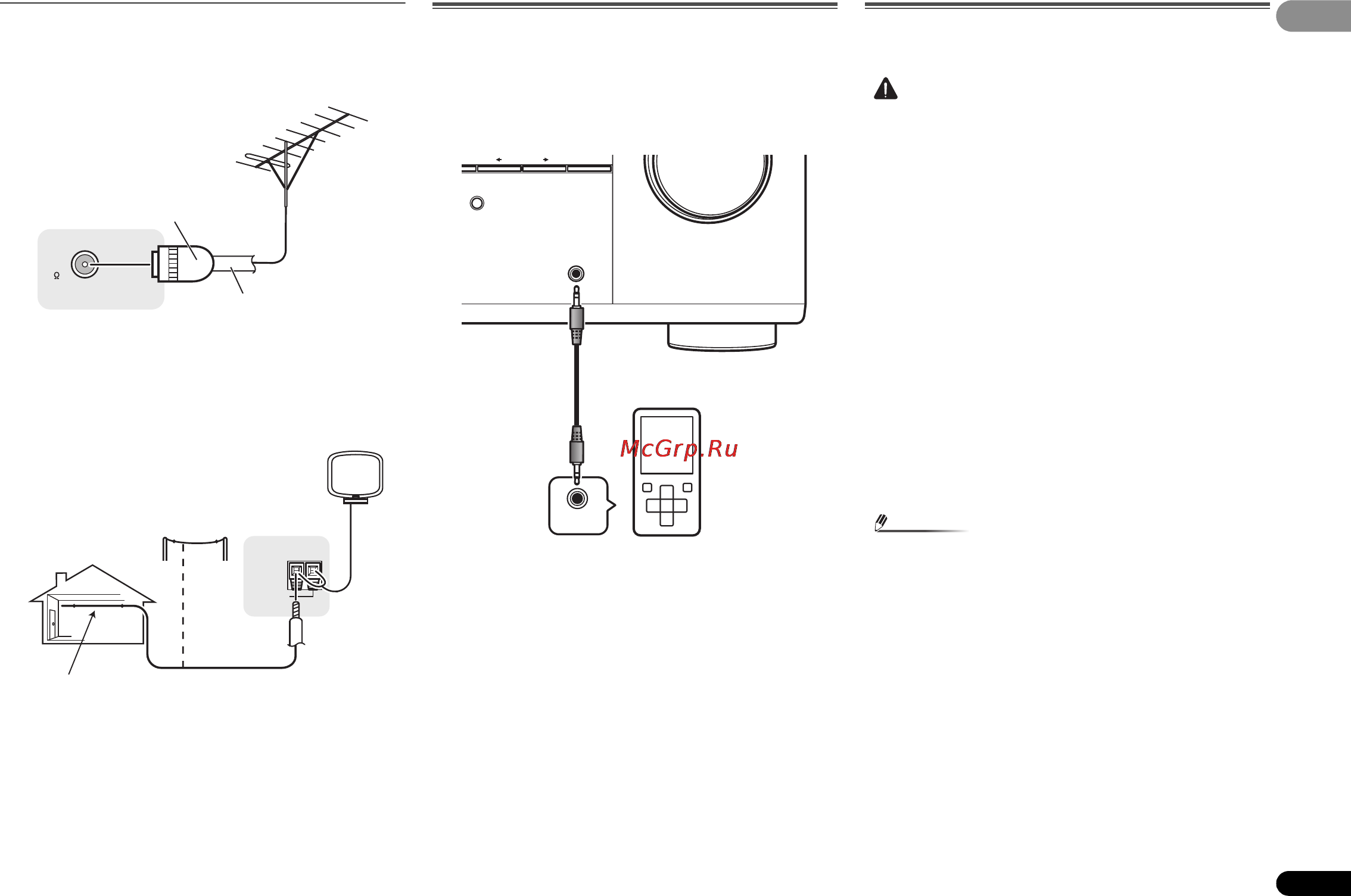

Использование внешних антенн
Улучшение качества приема FM
Для подключения внешней FM-антенны используйте PAL-
соединитель (приобретается отдельно).
Улучшение качества приема AM
Подсоедините провод в виниловой изоляции длиной от 5 м дo 6 м
к гнезду AM антенны, не отсоединяя прилагаемую рамочную
антенну AM.
Для наилучшего качества приема подвесьте ее горизонтально на
улице.
Подключение к мини-гнезду аудио на передней
панели
Доступ к передним разъемам аудио осуществляется с передней
панели с помощью кнопки INPUT SELECTOR или PORTABLE
на пульте дистанционного управления. Используйте кабель с
миниатюрным стерео разъемом для подключения цифрового
аудиопроигрывателя и т.д.
Подключение ресивера к электророзетке
Включайте вилку в сеть только после подключения к ресиверу
всех устройств (включая громкоговорители).
ОСТОРОЖНО
• Держите кабель питания за вилку. Вынимая вилку из
электророзетки, никогда не тяните за сам кабель, никогда
не дотрагивайтесь до кабеля питания влажными руками,
так как это может стать причиной короткого замыкания и
поражения электрическим током. Не ставьте на кабель
питания устройство, мебель или другие предметы и не
зажимайте его каким-либо иным образом. Запрещает
ся
завязывать
узлы на кабеле питания или связывать его с
другими кабелями. Кабели питания следует прокладывать
в таких местах, где возможность наступить на них будет
маловероятной. Поврежденный кабель питания может
стать причиной возгорания или поражения электрическим
током. Периодически проверяйте кабель питания. Если
кабель питания поврежден, обратитесь за сменным
кабелем в ближ
айший
уполномоченный независимый
сервис-центр Pioneer.
• Используйте только кабель питания, входящий в комплект
поставки данного устройства.
• Используйте прилагаемый кабель питания только по его
прямому назначению, как описано ниже.
• Когда ресивер не используется (например, во время отпуска),
его следует отключать от питания, вынув вилку из розетки
электросети.
Примечание
• После подключения данного ресивера к розетке
переменного тока, запускается процесс инициализации
HDMI, занимающий от 2 до 10 секунд. Во время данного
процесса, любые операции недоступны. Во время данного
процесса, на дисплее передней панели мигает индикатор
HDMI, и данный ресивер можно включить только после
остановки мигания. Данный процесс можно пропустить,
установив функцию
Control с HDMI на OFF. Подробнее о
функции
Control с HDMI, см. Функция Управление с
HDMI на стр. 29.
1 Вставьте разъем кабеля питания, входящего в
комплект поставки, в гнездо
AC IN
на задней панели
ресивера.
2 Вилку кабеля питания вставьте в розетку
электросети.
ANTENNA
FM
UNBAL
75
Одноконтактный разьем PAL
Коаксиальный кабель с
сопротивлением 75
ANTENNA
AM LOOP
Наружна
я антенна
от 5 м до 6 м
Комнатная антенна
(с виниловой
изоляцией)
MASTER
VOLUME
SOUND
RETRIEVER
PORTABLE
PRESET ENTER
AUDIO OUT
Данный ресивер
Цифровой аудиопроигрыватель и т.д.
VSX-421_SYXCN_Ru.book 17 ページ ２０１１年２月８日 火曜日 午後３時１０分
