Инструкция по монтажу, эксплуатации и техническому обслуживанию
Модель LS, LC, LCP
LS 100-english страница 14
Revision 00
Artikel No. 4265101
Issue
12/2003
После монтажа агрегата на фундамент и
подключения всех трубопро-
водов, ЦЕНТРОВКУ СЛЕДУЕТ ПРОВЕРИТЬ
ПОВТОРНО ДАЖЕ ДЛЯ
АГРЕГАТОВ, ПОСТАВЛЯЕМЫХ УЖЕ
СМОНТИРОВАННЫМИ НА
РАМЕ
• Перед началом центровки, тщательно
очистите концы валов и все детали
муфты.
• Перед началом центровки, ослабьте
винты (S7), крепящие кожух подшипника
10 к опоре корпуса насоса (80/F), вновь
затянув их ТОЛЬКО ПО ЗАВЕРШЕНИИ
ЦЕНТРОВКИ, после чего повторите
измерения правильности центровки.
• ЦЕНТРОВКА СЧИТАЕТСЯ ПРАВИЛЬНОЙ
при сохранении одинакового
расстояния от линейки, положенной по
оси сверх обеих полумуфт, до каждого
из валов при повороте тех на любой
угол; также, при независимом повороте
полумуфт на различные углы, зазор
между их концами, измеряемый щупом
или цифровым указателем, должен
оставаться неизменным см. Рис. 4 и 5.
• Конкретные зазоры и допуски для
Вашей муфты см. в ее
сопроводительной документации.
Конкретные данные о Вашей муфте даны в
перечне технических данных / или
подтверждении заказа..

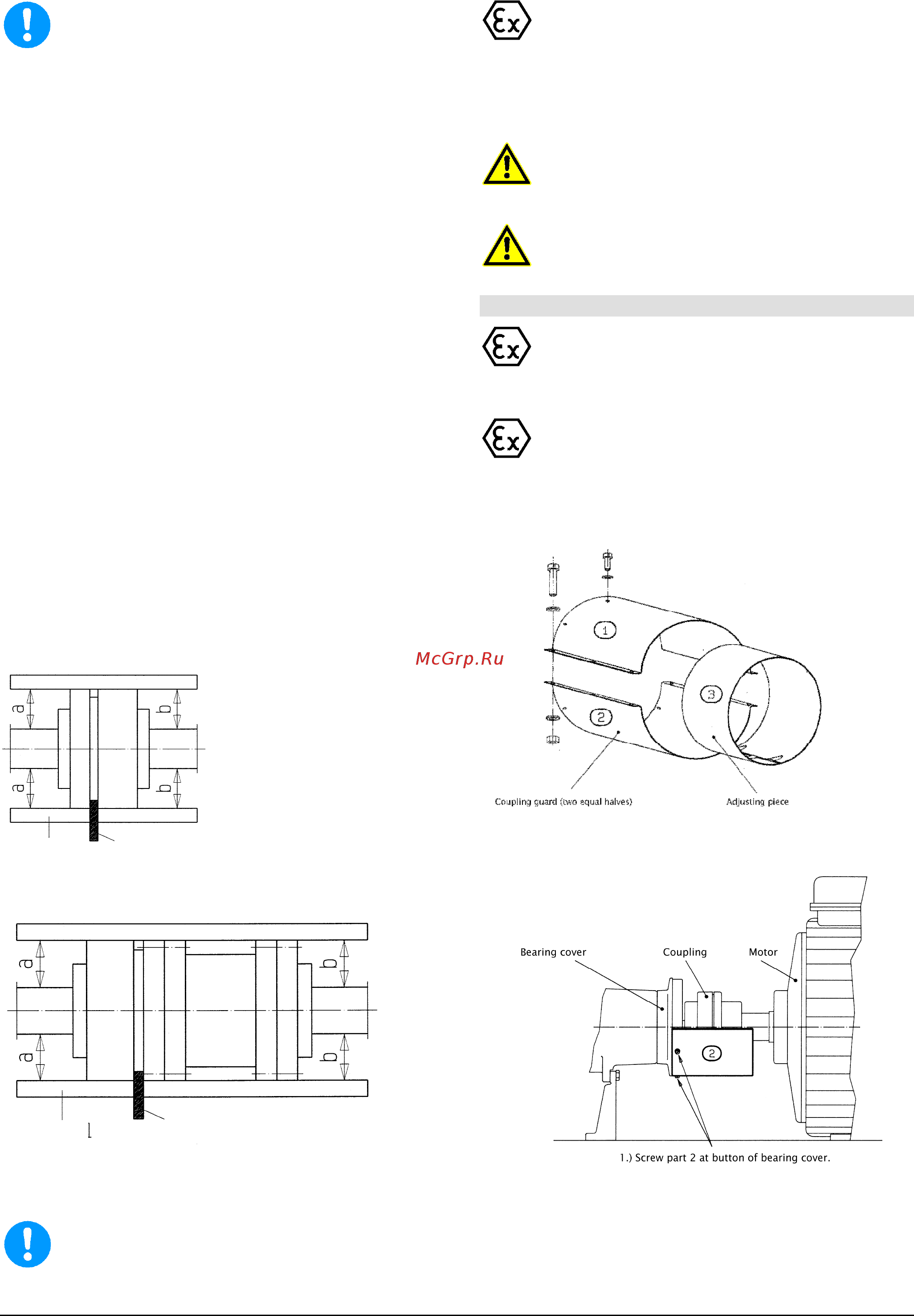

Рис. 4: Центровка с помощью линейки ( ruler ) и
щупа ( gauge)
Рис. 5: Центровка с помощью линейки ( ruler
) и
щупа ( gauge ) для муфты с проставком
Проверьте центровку еще раз на
агрегате, разогретом до номинальной
рабочей температуры и ( по возможности )
под рабочим давлением системы,
ПРЕДВАРИТЕЛЬНО ОЗНАКОМИВШИСЬ С
ТРЕБОВАНИЯМИ ГЛАВЫ 6 ! При этом,
вал агрегата должен легко и без
заедания проворачиваться рукой.
Неправильная центровка приводит к
повреждению не только муфты, но и
агрегата в целом
Завершив центровку, установите защитный
кожух муфты до запуска агрегата
5.3.2 Кожух муфты.
ВЗРЫВООПАСНО ! Правилами техники
безопасности НЕ ДОПУСКАЕТСЯ
ЭКСПЛУАТАЦИЯ АГРЕГАТОВ БЕЗ
ЗАЩИТНЫХ КОЖУХОВ МУФТ.
ВЗРЫВООПАСНО ! Для взрывоопасных
условий, кожух муфты должен
изготавливаться из материалов, не
создающих искрение
Части кожуха:
1 и 2. Половинки кожуха ( идентичные ).
3. Кольцо регулировочное.
Монтаж кожух:
Bearing cover - Кожух подшипника
Сoupling - Mуфта
Motor – Электродвигатель
ruler
gauge
ruler
gauge
