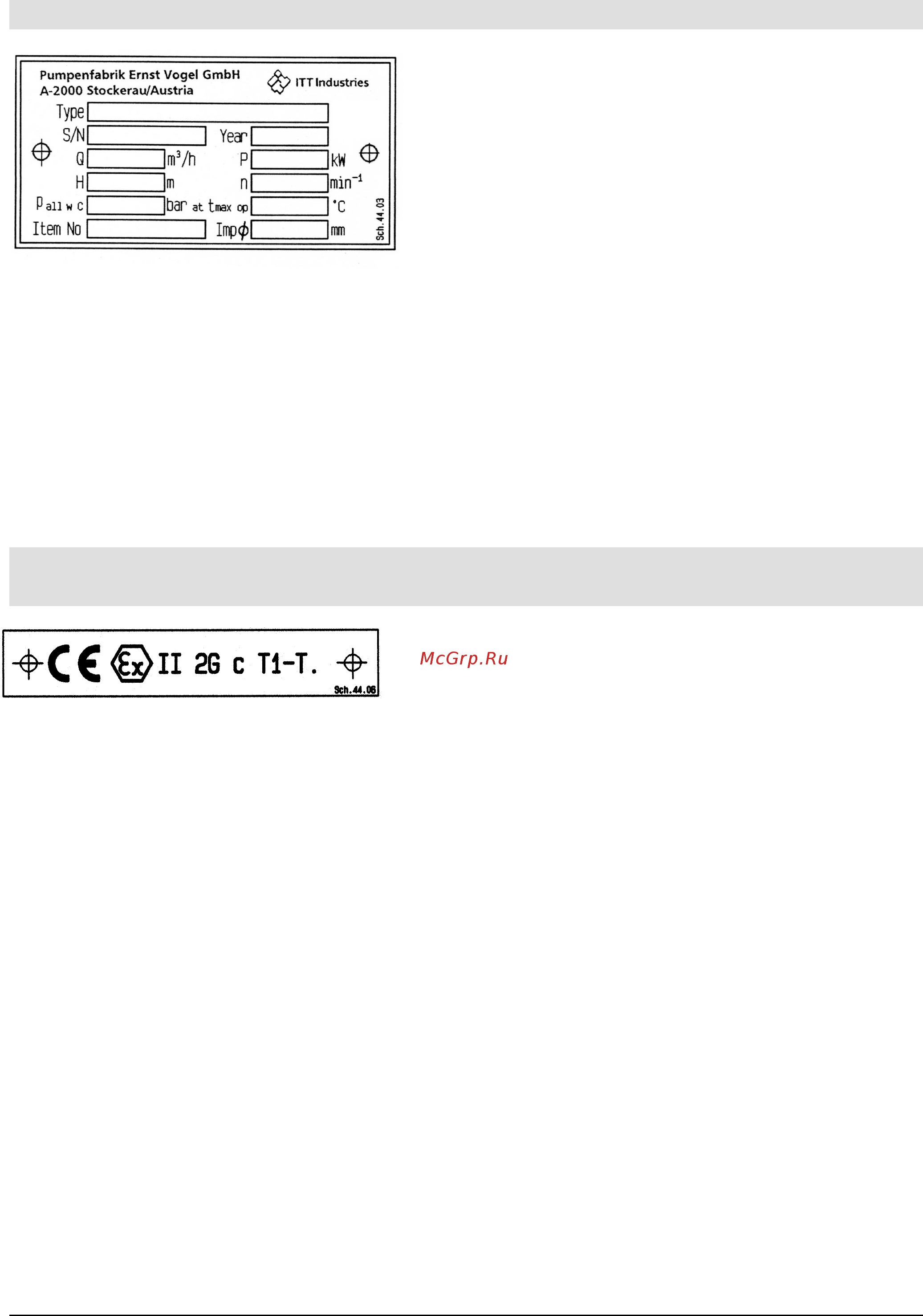

ТАБЛИЧКА ЗАВОДА-ИЗГОТОВИТЕЛЯ
Type * ) Тип насоса
S/N * ) Серийный номер
Year Год выпуска
Q, m
3
/h
-
номинальная производительность в
рабочей точке в м
3
/час
P, кW - номинальная мощность в рабочей точке,
кВт
H, m - напор (Энергетический напор) в рабочей
точке, м
n , min
–1 -
скорость, мин
–1
p
all w C
, bar - Макс. допустимое давление на корпус
насоса в ходе его эксплуатации (= наибольшему
напорному давлению при номинальной рабочей
температуре до которой корпус насоса может быть
использован)
t
max. op
, ˚С - Максимальная рабочая температура
перекачиваемой жидкости
Item No Позиция номер
Imp Ǿ, mm - Наружный диаметр рабочего колеса в
мм
* ) Все данные о конструкции и материалах
определяются данной информацией. Эти данные
должны быть указаны во всех запросах на
запасные части, направляемых производителю.
ЭТИКЕТКА АТЕХ (только для насосов, соответствующих директиве
ЕС 94/9/EG )
СЕ - изделие соответствует требованиям
директивы ЕС 94/9/EG
Ех - взрывозащищенное исполнение
П - группа оборудования
2G - категория (2) взрывоопасной
атмосферы, создаваемой газами, парами или
аэрозолями (G)
с - защита от искрения ( с- класс
конструктивной безопасности )
Т1-Т - температурная классификация - см.
п. 2.7.5. МАКСИМАЛЬНО ДОПУСТИМАЯ
ТЕМПЕРАТУРА ПЕРЕКАЧИВАЕМОГО
РАСТВОРА УКАЗАНА НА ТАБЛИЧКЕ И/ЛИ В
СОПРОВОДИТЕЛЬНОЙ ДОКУМЕНТАЦИИ
КОНКРЕТНОГО НАСОСА.
Соответствие изделия директиве ЕС 94/9/EG
«ОБОРУДОВАНИЕ И ЗАЩИТНЫЕ СИСТЕМЫ
ДЛЯ ЭКСПЛУАТАЦИИ ВО ВЗРЫВООПАСНЫХ
УСЛОВИЯХ» подтверждается ЕС-Декларацией
Соответствия с размещением ЭТИКЕТКИ АТЕХ
на корпусе подшипника насоса; дубликат
ЭТИКЕТКИ АТЕХ наклеивается также рядом с
заводской табличкой насоса.
