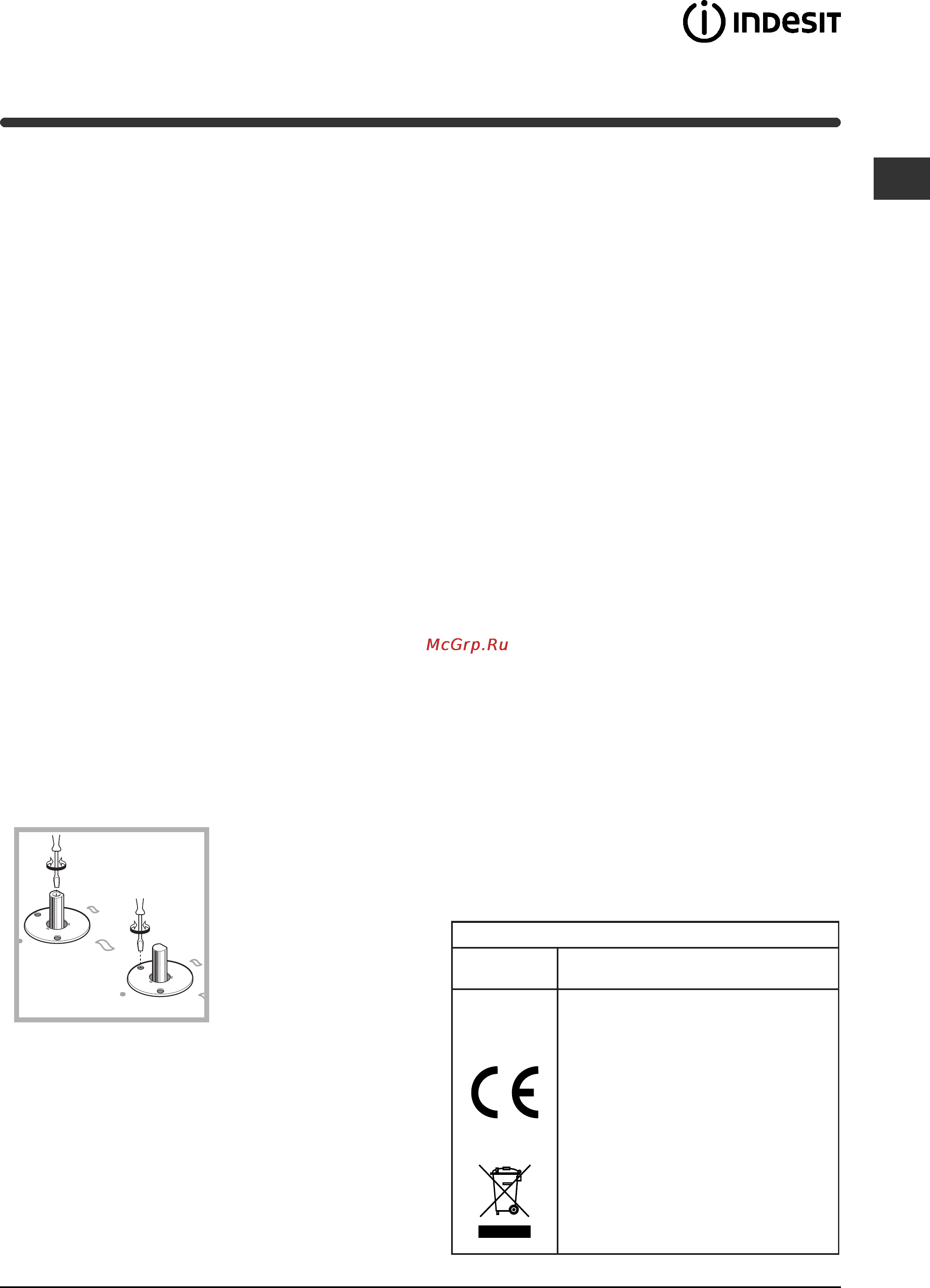

DE
17
Elektrischer
Anschluss
TYPENSCHILD
siehe Typenschild
Dieses Gerät entspricht den folgenden
EG-Richtlinien:
- 2006/95/EWG vom 12/12/06
(Niederspannung) und nachfolgenden
Änderungen
- 2004/108/EWG vom 15/12/04
(elektromagnetische Verträglichkeit) und
nachfolgenden Änderungen
- 93/68/EWG vom 22.07.93 und
nachfolgenden Änderungen.
- 2009/142/CEE vom 30.11.09 (Gas) und
nachfolgenden Änderunge.
- 2002/96/EC und nachfolgenden
Änderunge.
Anpassung an die verschiedenen Gasarten
Wird die Kochmulde auf eine andere Gasart
eingestellt, als die, für die sie vorgesehen wurde
(ersichtlich aus dem Etikett auf der
Kochmuldenunterseite oder auf der Verpackung),
müssen die Düsen der Brenner auf folgende Weise
ausgetauscht werden:
1. Nehmen Sie die Kochmuldenroste ab und ziehen
die Brenner aus ihren Sitzen heraus.
2. Schrauben Sie die Düsen mit Hilfe eines 7 mm
Steckschlüssels ab und ersetzen Sie sie durch die
entsprechenden Düsen der neuen Gasart (siehe
Tabelle 1 “Merkmale der Brenner und Düsen”).
3. Setzen Sie sämtliche Teile in umgekehrter
Reihenfolge wieder ein.
4. Ersetzen Sie anschließend das Etikett der alten
Eichung mit dem in unseren Kundendienst-Zentren
erhältlichen Etikett der neu eingestellten Gasart.
• Einstellung der Brenner-Primärluft
An den Brennern ist keine Primärlufteinstellung
erforderlich.
• Minimumeinstellung
1. Drehen Sie den Brenner auf Minimum;
2. Ziehen Sie den
Reglerknopf ab und
verstellen Sie dann die
innen oder seitlich der
Gashahnstange
befindliche
Einstellschraube, bis
eine kleine,
gleichmäßige Flamme
erreicht wird.
3. Vergewissern Sie sich, dass bei raschem Drehen
von Maximum auf Minimum die Flamme des
Brenners nicht erlischt.
4. Bei den mit einer Sicherheitsvorrichtung
(Thermoelement) ausgestatteten Geräten muss bei
Nichtfunktionieren der Vorrichtung bei auf Minimum
eingestellten Brennern der Durchfluss der
Minimumleistung (durch Regulieren der
Einstellschraube) erhöht werden.
5. Nach erfolgter Neuregelung sind die auf den
Bypass-Linien angebrachten Siegel mit Siegellack
oder ähnlichem Material zu erneuern.
! Bei Flüssiggasen muss die Einstellschraube ganz
angezogen werden.
! Ersetzen Sie anschließend das Etikett der alten
Eichung mit einem der neuen Gasart entsprechenden
Etikett (in unseren Kundendienstzentren erhältlich).
! Sollte der Gasdruck der Anlage von den
vorgesehenen Werten abweichen, oder nicht konstant
sein, muss das Zuleitungsrohr mit einem geeigneten
Druckregler (gemäß den national gültigen Normen und
Vorschriften) installiert werden.
