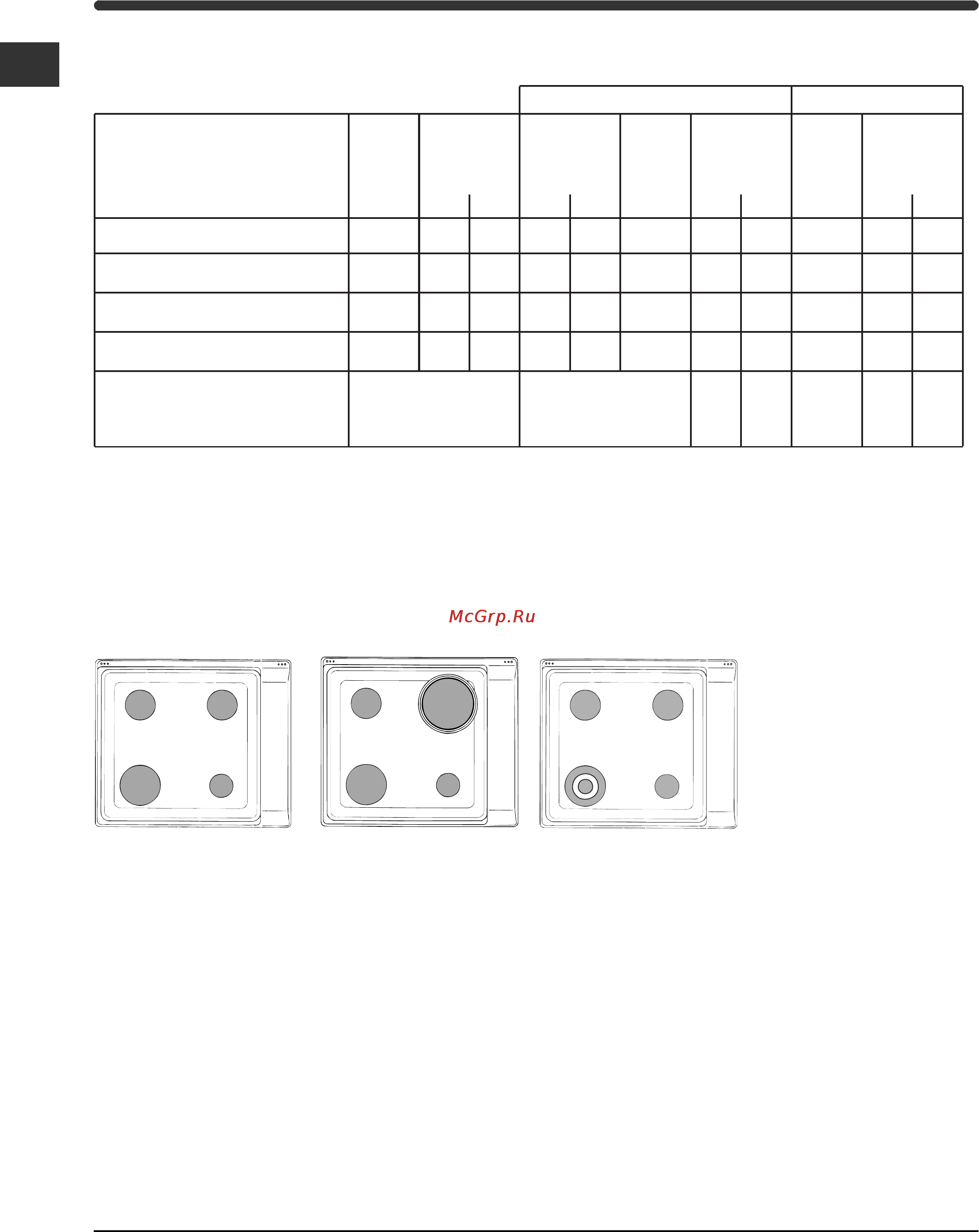

Merkmale der Brenner und Düsen
PI 640 PI 631 PI 640 AST
PI 640 A PI 631 IB PIM 640 AST
PI 640 IB PI 631 A
PI 640 AS PI 631 AS
PI 640 A R PIM 631 AS
PI 640 S
PI 640 AS R
PIM 640 AS
PIM 640 S
! Die Kochmulde PI 640 AST/PIM 640 AST darf nur dann über Einbaubacköfen installiert werden, wenn
diese über ein Kühlgebläse verfügen.
* Bie 15°C und 1013 mbar-Trockengas
Propangas oberer Heizwert = 50,37 MJ/kg
Butan oberer Heizwert = 49,47 MJ/kg
Erdgas G20 oberer Heizwert = 37,78 MJ/m³
Erdgas G25 oberer Heizwert = 32,49 MJ/m³
(1) Nur für Geräte, die mit einer Sicherheitsvorrichtung gegen Gasverluste ausgerüstet sind.
Tabelle 1
Nominal (mbar)
Minimum (mbar)
Maximum (mbar)
28-30
20
35
37
25
45
20
15
25
Starkbrenner (Groß) (R)
Mittelstarker Brenner (Mittel) (S)
Hilfsbrenner (Klein) (A)
Dre Flammenkränze (TC)
Versorgungs-druck
Brenner Durch-
messer
(mm)
Wärme-
leistung
kW (p.c.s.*)
100
75
55
130
3.00
1.65
1.00
3.25
Nom. Red.
0.70
0.40
0.40
1.50
By-pass
1/100
(mm)
39
28
28
61
(1)
41
30
30
57
Düse
1/100
Menge*
g/h
(mm) Butan
86
70
50
91
Düse
1/100
Menge*
l/h
(mm) G20
116
106
79
133
286
181
95
309
25
15
30
G25
332
218
111
360
218
138
73
236
Propan
214
136
71
232
Flüssiggas Erdgas
