16
DE
L
G
R
Anschluss des Versorgungskabels an das Stromnetz
Versehen Sie das Netzkabel mit einem Normstecker für
die auf dem Typenschild angegebene Belastung (siehe
nebenstehende Tabelle).
Wird das Gerät direkt an das Stromnetz angeschlossen,
ist zwischen Stromnetz und Gerät ein allpoliger, der Last
und den einschlägigen Vorschriften entsprechender
Schalter mit einer Mindestöffnung der Kontakte von 3
mm zwischenzuschalten. (Der Erdleiter darf vom
Schalter nicht unterbrochen werden.) Das
Versorgungskabel muss so verlegt werden, dass es an
keiner Stelle einer Temperatur ausgesetzt wird, die 50°C
über der Raumtemperatur liegt.
! Der Installateur ist für den ordnungsgemäßen
elektrischen Anschluss sowie die Einhaltung der
Sicherheitsvorschriften verantwortlich.
Vor dem Anschluss stellen Sie bitte sicher, dass:
• die Steckdose geerdet ist und den gesetzlichen
Bestimmungen entspricht;
• die Netzsteckdose für die auf dem Typenschild
angegebene maximale Leistungsaufnahme des
Gerätes ausgelegt ist;
• die Netzspannung im Bereich der auf dem
Typenschild angegebenen Werte liegt;
• die Netzsteckdose mit dem Netzstecker kompatibel
ist. Sollte dies nicht der Fall sein, wechseln Sie bitte
die Netzsteckdose oder den Netzstecker aus;
verwenden Sie keine Verlängerungen und
Mehrfachsteckdosen.
! Netzkabel und Steckdose müssen bei installiertem
Gerät leicht zugänglich sein.
! Das Netzkabel darf nicht gebogen oder eingeklemmt
werden.
! Das Kabel muss regelmäßig kontrolliert werden und
darf nur durch autorisiertes Fachpersonal ausgetauscht
werden (siehe Kundendienst).
!Der Hersteller lehnt jede Verantwortung ab, falls diese
Vorschriften nicht eingehalten werden sollten.
Anschluss an die Gasleitung
Der Anschluss des Gerätes an die Gasleitung oder an
die Gasflasche muss gemäß
den Vorschriften der gültigen
Richtlinien (NBN D04-002)
erfolgen und nur nachdem
man sich vergewissert hat,
dass es auf die Gasart, mit
der es betrieben wird,
eingestellt ist. Sollte dem nicht
so sein, dann befolgen Sie bitte die Anleitungen des
Abschnitts "Anpassung an die verschiedenen Gasarten".
Bei Betrieb mit Flüssiggas aus Gasflaschen sind
normgerechte Druckmesser zu verwenden. Zum

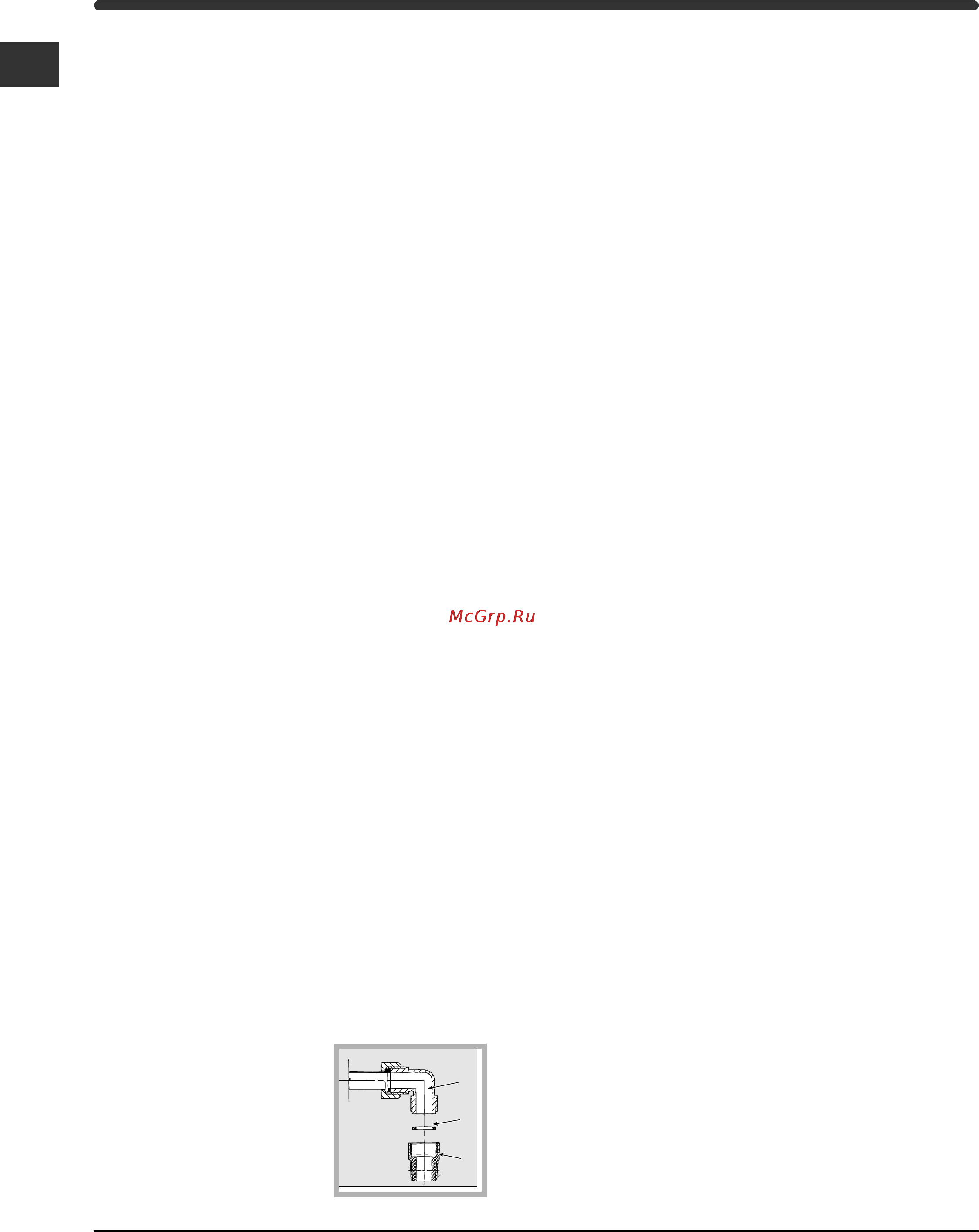

Anschluss des Gerätes an die Erdgasleitung (II2E+3+)
ist in erster Linie das Anschlussstück “R” (auf Anfrage
erhältlich in Ariston-Kundendienststellen) mit der
entsprechenden Dichtung “G” an den am
Gaszuleitungsschlauch befindlichen Anschluss “L”
(siehe Abbildung) zu montieren. Bei dem
Anschlussstück handelt es sich um einen kegelförmigen
1/2-Gas-Gewindezapfen.
Der Anschluss ist mittels eines:
- starren Rohres (gemäß der Norm NBN D51-003)
- oder mittels eines durchgehenden und mit
Anschlussverschraubungen versehenen Inox-
Stahlschlauches vorzunehmen.
Zwischen Gerät und Gasleitung ist ein gut zugänglicher
Gashahn (der Marke A.G.B.) zu installieren.
Anschluss mittels eines starren Anschlussrohres
(Kupfer oder Stahl)
!Der Anschluss an die Gasleitung muss so durchgeführt
werden, dass das Gerät keinerlei Zugspannungen
ausgesetzt wird.
Auf der Zuleitung zum Gerät befindet sich ein
orientierbares,“L”-förmiges Anschlussstück, dessen
Dichtheit durch einen Dichtring gewährleistet wird. Muss
das Anschlussstück verdreht (in eine andere Richtung
gedreht) werden, ist es absolut erforderlich, den
Dichtring (im Beipack) auszutauschen. Bei dem
Anschlussstück für den Gaseingang handelt es sich um
einen zylindrischen 1/2 Gas-Gewindezapfen.
Anschluss mittels Inox-Schläuchen mit hermetischen
Wänden
Bei dem Anschlussstück für den Gaseingang handelt es
sich um einen zylindrischen 1/2 Gas-Gewindezapfen.
Der Anschluss bzw. das Verlegen dieser Schläuche
muss so erfolgen, dass sie bei größter Ausdehnung eine
Länge von 2000 mm nicht überschreiten. Stellen Sie
nach erfolgtem Anschluss bitte sicher, dass der Inox-
Schlauch nicht mit beweglichen Teilen in Berührung
kommt oder an irgendeiner Stelle eingedrückt wird.
! Verwenden Sie ausschließlich Schläuche und
Dichtringe, die den jeweilig gültigen inländischen
Normen entsprechen.
Kontrolle auf Dichtheit
! Nach Abschluss der Installationsarbeiten überprüfen
Sie bitte alle Anschlüsse auf Dichtheit; verwenden Sie
hierzu auf keinen Fall eine Flamme, sondern eine
Seifenlösung.
