Технические характеристики100

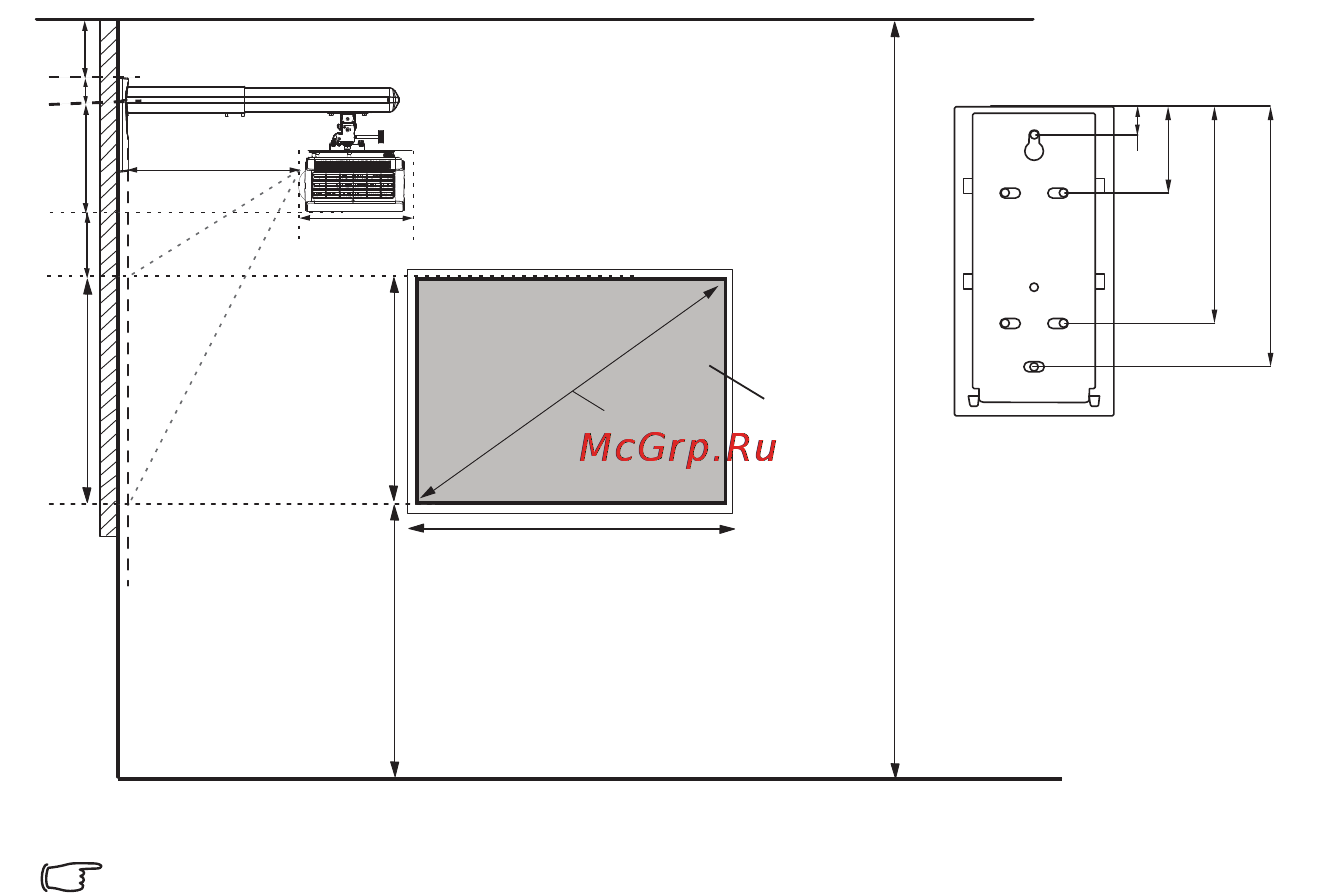

Минимальная высота потолка (мм) = f + H + b + 60 +
262,2+ c
• Размеры приводятся для настенного монтажа BenQ (P/N: 5J.J4R10.001).
• Все измерения указаны приблизительно и зависят от фактических размеров. В
случае стационарной установки проектора компания BenQ рекомендует до
окончательной установки проектора физически измерить размер проецируемого
изображения и расстояние проектора после установки проектора на место, чтобы
внести поправку на оптические характеристики проектора. Это позволит определить
точное расположение
проектора, являющееся оптимальным для выбранного места
установки.
• Размеры указаны исключительно для справки и зависят от ряда факторов при
установке.
• Размеры указаны для конфигурации проектора с нулевой коррекцией
трапецеидальных искажений.
• Размеры предполагают расположение кронштейна для настенного монтажа под
углом 90° к нижней панели проектора и поверхности экрана.
Область
проекции
W
e
Расстояние от пола до
верха изображения
f
Пол
Потолок
H
Экран
c
60
a
20
60
150
180
Стеновая плита
b
H
D
246,5
262,2
