Benq MW767 [28/107] Подключение к документ камере
![Benq MW767 [28/107] Подключение к документ камере](/views2/1061902/page28/bg1c.png)
Подключение28

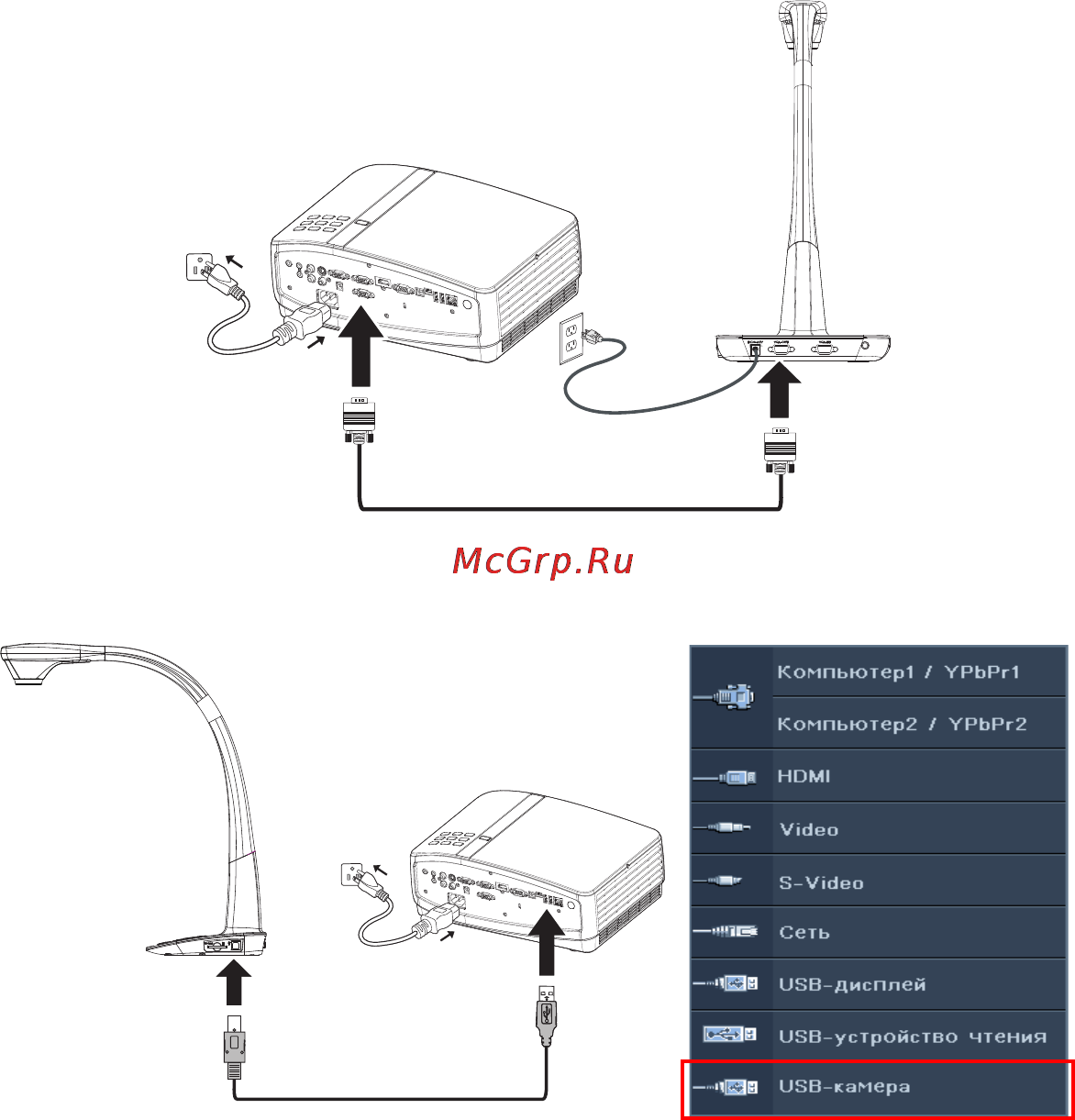

Подключение к документ-камере
1. Подключение проектора к документ-камере через VGA:
2. Подключение проектора к документ-камере через USB:
i. Документ-камера подключена кабелем USB, поэтому сетевой шнур
не используется.
ii. Нажмите на кнопку SOURCE на проекторе или пульте ДУ.
Переключите входной сигнал на USB-камера и нажмите на кнопку
MODE/ENTER. После обнаружения изображение, передаваемое с
документ-камеры, проецируется
на экран.
