Benq MW767 [25/107] Подключение источников видеосигнала
![Benq MW767 [25/107] Подключение источников видеосигнала](/views2/1061902/page25/bg19.png)
Подключение 25
Подключение источников видеосигнала
Проектор требуется подключать к источнику видеосигнала только одним из
описанных выше способов; тем не менее все способы подключения
обеспечивают различное качество видеосигнала. Наиболее вероятно, что
выбранный способ подключения будет зависеть от наличия соответствующих
разъемов как на проекторе, так и на источнике видеосигнала (см. ниже):
Подключение устройства-источника сигнала
HDMI
Проектор оснащен входным гнездом HDMI, которое позволяет подключать
устройства-источники сигнала HDMI, такие как проигрыватель DVD, тюнер
цифрового телевидения или дисплей ноутбука.
Мультимедийный интерфейс высокого разрешения (HDMI) поддерживает
передачу несжатых видеоданных между совместимыми устройствами,
например тюнерами цифрового телевидения, проигрывателями DVD и
дисплеями, по одному кабелю. Этот интерфейс обеспечивает наилучшее
цифровое качество просмотра и прослушивания.
Проверьте устройство
-источник видеосигнала на наличие неиспользуемых
выходных разъемов HDMI.
• При наличии свободного выхода можно переходить к следующему пункту.
• При отсутствии свободного выхода необходимо выбрать альтернативный
способ подключения источника видеосигнала.
Подключение проектора к устройству-источнику сигнала
HDMI:
1. Возьмите кабель HDMI и подключите один конец кабеля к выходному
разъему HDMI на устройстве-источнике сигнала HDMI.

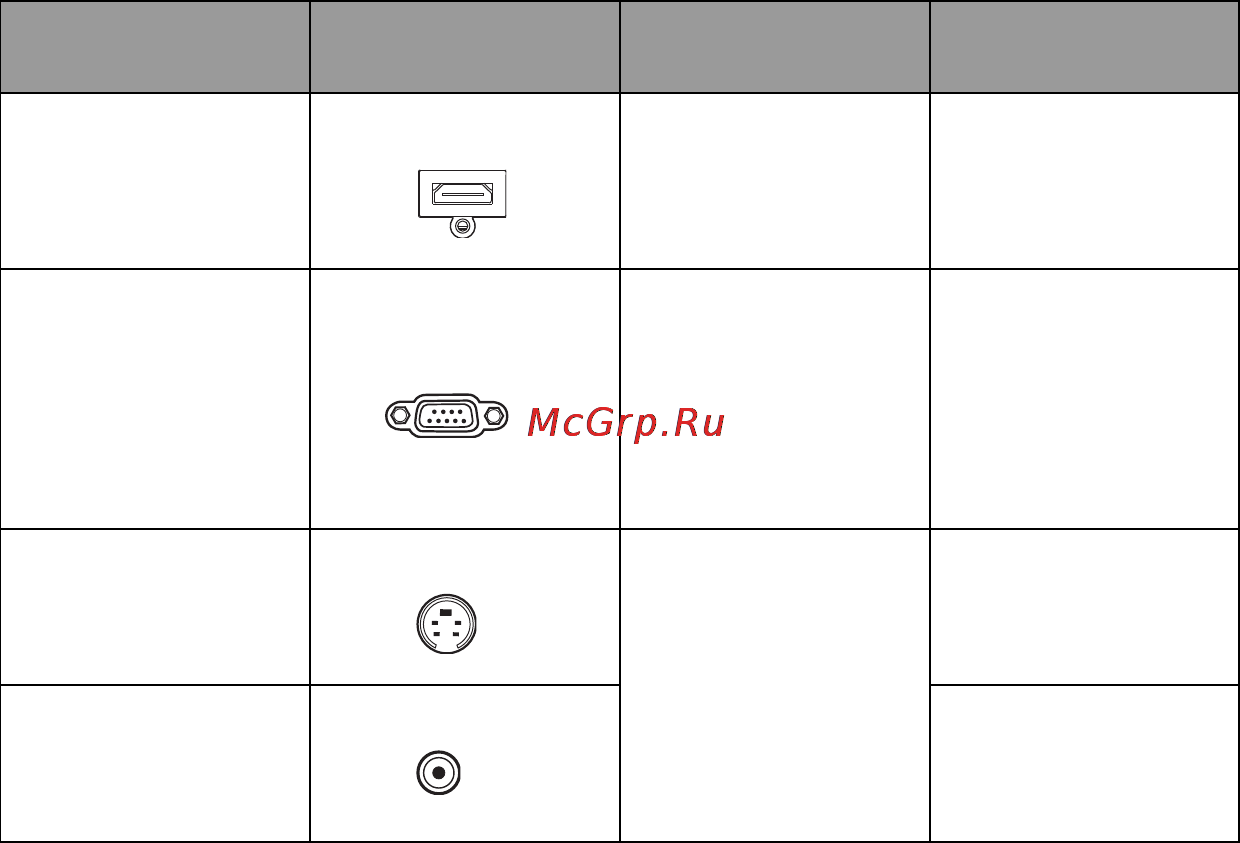

Наименование
разъема
Вид разъема Ссылка на
описание
Качество картинки
HDMI
HDMI
"Подключение
устройства-
источника сигнала
HDMI" на стр. 25
самое лучшее
Компонентный
видеосигнал
COMPUTER
"Подключение
устройства-
источника
компонентного
видеосигнала" на
стр. 26
улучшенное
S-Video
S-VIDEO "Подключение
устройства-
источника сигнала
S-Video или
композитного
видеосигнала" на
стр. 27
хорошее
Видео
VIDEO
Обычный
