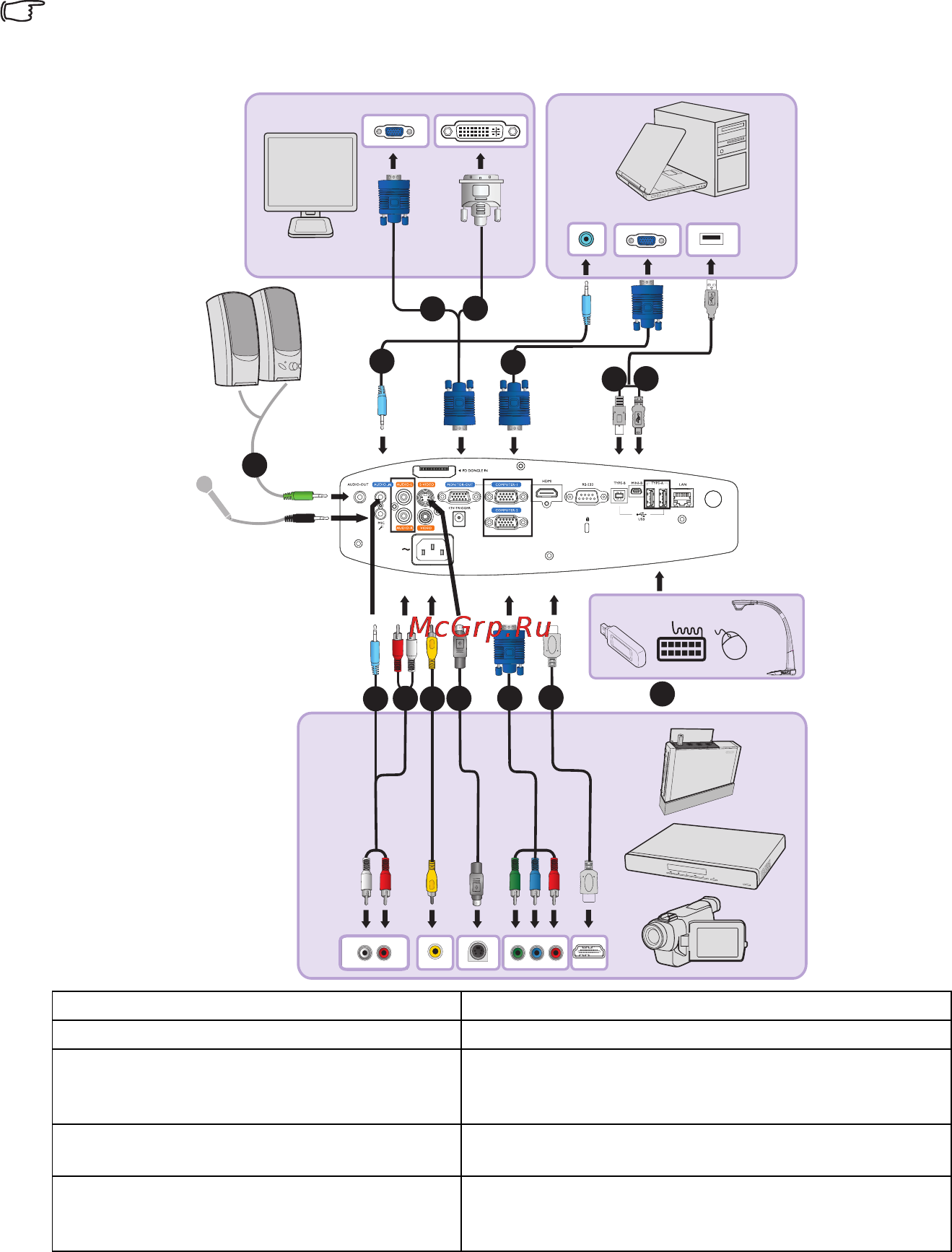

Подключение 21
Подключение
При подключении источника сигнала к проектору обеспечьте следующее:
1. Перед выполнением любых подключений обязательно выключите все
оборудование.
2. Для каждого источника сигнала используйте соответствующий кабель.
3. Кабели должны быть плотно вставлены в разъемы.
• Некоторые из указанных ниже соединительных кабелей могут не входить в комплект
поставки данного проектора (см. "Комплектация" на стр. 8). Они доступны для
приобретения в магазинах электронных товаров.
• Более подробно способы подключения описаны на стр. 23-27.
1. Аудиокабель 6. Видеокабель
2. Кабель VGA 7. Кабель S-Video
3. Кабель для соединения разъемов
VGA и DVI-A
8. Соединительный кабель для
подключения разъема компонентного
видеосигнала к разъему VGA (DSub)
4. Кабель USB с разъемами типа А
и B
9. Кабель HDMI
5. Кабель USB с разъемами типа А
и mini-B
10. флэш-накопитель с USB интерфейсом/
жесткий диск/беспроводной аппаратный
ключ/клавиатура/мышь/документ-камера
1
1
2
4
5
1
1
6
7
8
9
2
10
3
