5.4.3. Для проведения опыта с однофазным трансформатором собирается
схема, представленная на рис. 20.
V
V
V
A
A
A
V
V
V
Напряжение 2
Напряжение 1
к ЧЭП3905 Сопротив ле ние
Возбуждение до 10А
А
В
С
А
В
С
*А
*В
*С
СЭИТ-4М-К540
Трансформатор
A
X
a
x
ЛАТР
A
B
C
0
a
b
c

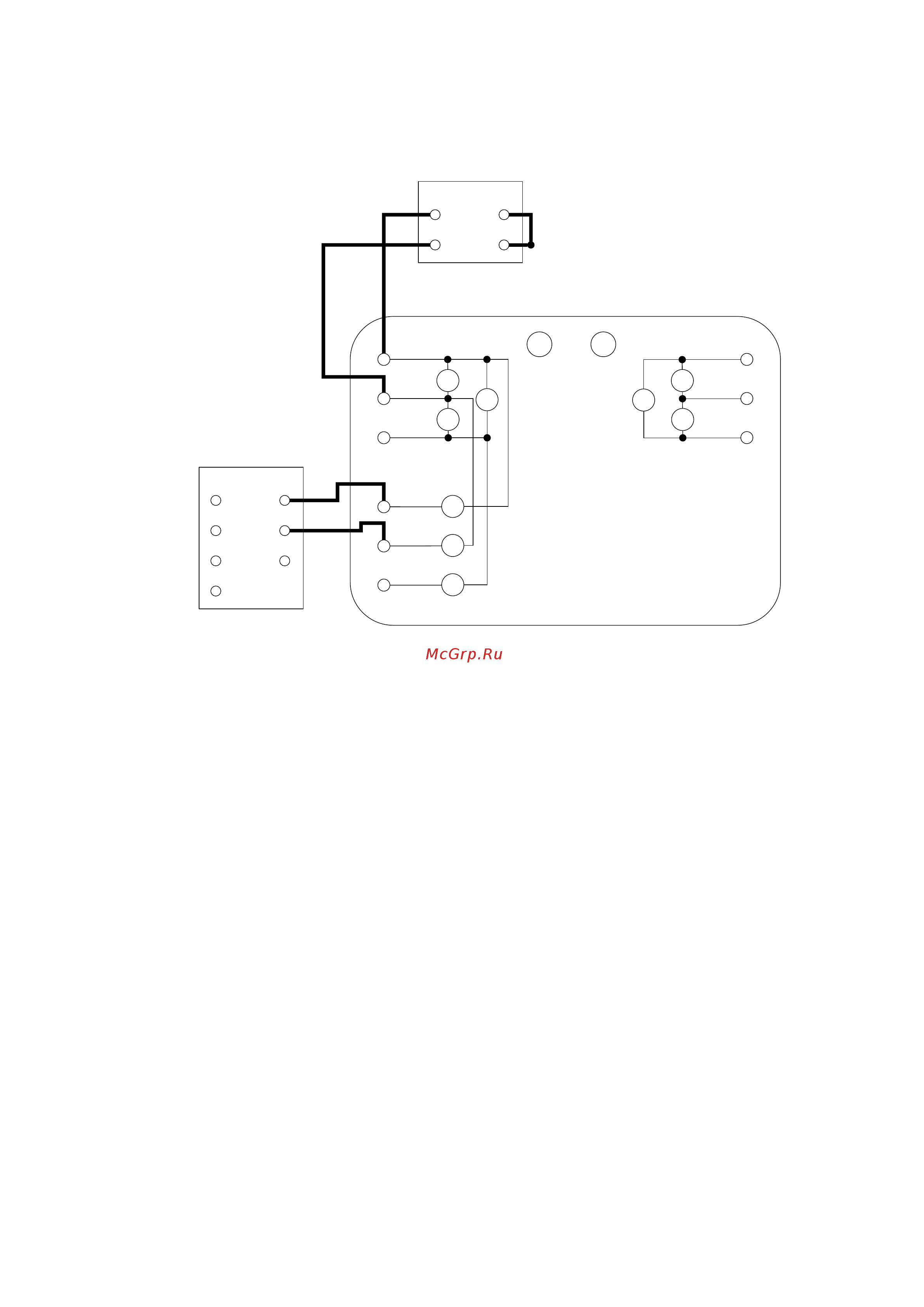

Рис. 20. Схема соединений для однофазного опыта КЗ.
5.4.4. При использовании БТТ в однофазном опыте КЗ следует собирать
схему, представленную на рис. 21.
