В качестве источника напряжения возбуждения может быть использован
трёхфазный автотрансформатор (ЛАТР) мощностью до 30 кВА, например, типа
TSGC2-30, подключенный к трёхфазной сети 380 В, 50 Гц.
5.2.2. При работе с однофазным трансформатором собирается схема,
представленная на рис. 8.
ЛАТР
A
B
C
0
a
b
c
Трансформатор
A
X
a
x
V
V
V
A
A
A
V
V
V
Напряжение 2
Напряжение 1
к ЧЭП3905 Сопротив ле ние
Во збуждение до 10А
А
В
С
А
В
С
*А
*В
*С
СЭИТ-4М-К540

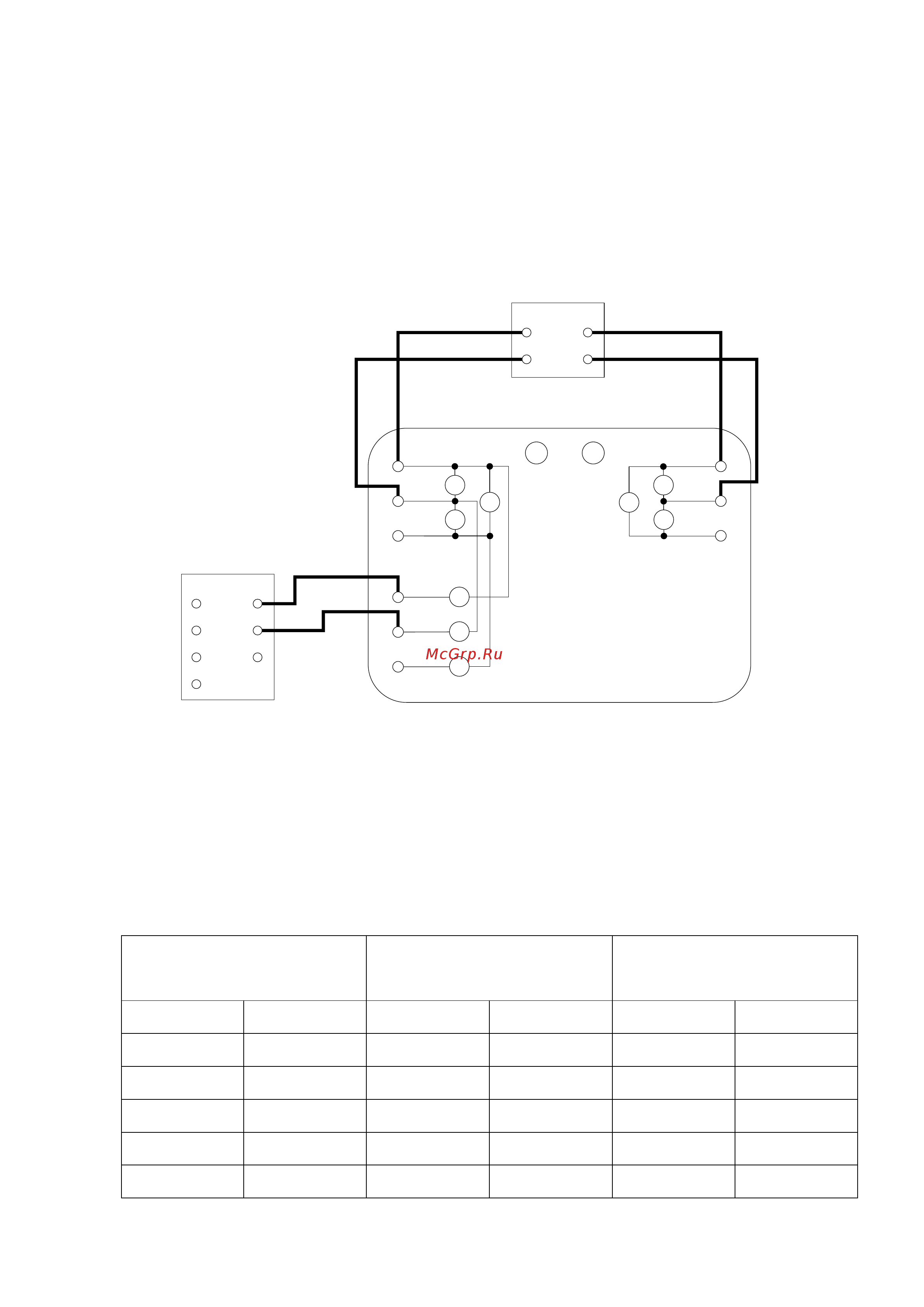

Рис. 8. Схема соединений для однофазного измерения
коэффициента трансформации.
5.2.3. Перед началом испытания необходимо в разделе «Параметры
измерителя» выбрать подходящие пределы измерения. Некоторые возможные
варианты представлены в таблице:
Номинальные напряжения
трансформатора
Напряжения при испытании
Рекомендуемые пределы
измерений
Uвн, В
Uнн, В
Uвн, В
Uнн, В
Напр1, В
Напр2, В
10000
400
400
16
400
20
6000
400
300
20
400
20
10000
6000
400
240
400
400
35000
10000
350
100
400
100
35000
6000
400
68
400
100
