17
4) При использовании БТТ в разделе «Блок трансформаторов тока
ЧЭП3905, режимы» выбрать соответствующий режим.
5.1.3. Подготовка к измерению сопротивления обмоток постоянному току.
Для подготовки к измерению сопротивления обмоток постоянному току
необходимо:
1) Подключить к измерителю комплект проводов для измерения
сопротивления.
2) Подключить зажимы измерительных проводов к одной из обмоток.
3) Включить прибор, убедиться в отсутствии индикации протекания
рабочего тока.
4) Установить соединение с ПК.
5.2. ИЗМЕРЕНИЕ КОЭФФИЦИЕНТА ТРАНСФОРМАЦИИ
5.2.1. Для измерения коэффициента трансформации и определения группы
соединения обмоток трехфазного трансформатора необходимо собрать
измерительную схему, представленную на рис. 7.
ЛАТР
A
B
C
0
a
b
c
Трансформатор
A
B
C
a
b
c
V
V
V
A
A
A
V
V
V
Напряжение 2
Напряжение 1
к ЧЭП3905 Сопр о тив ление
Возбуждение до 10А
А
В
С
А
В
С
*А
*В
*С
СЭИТ-4М-К540

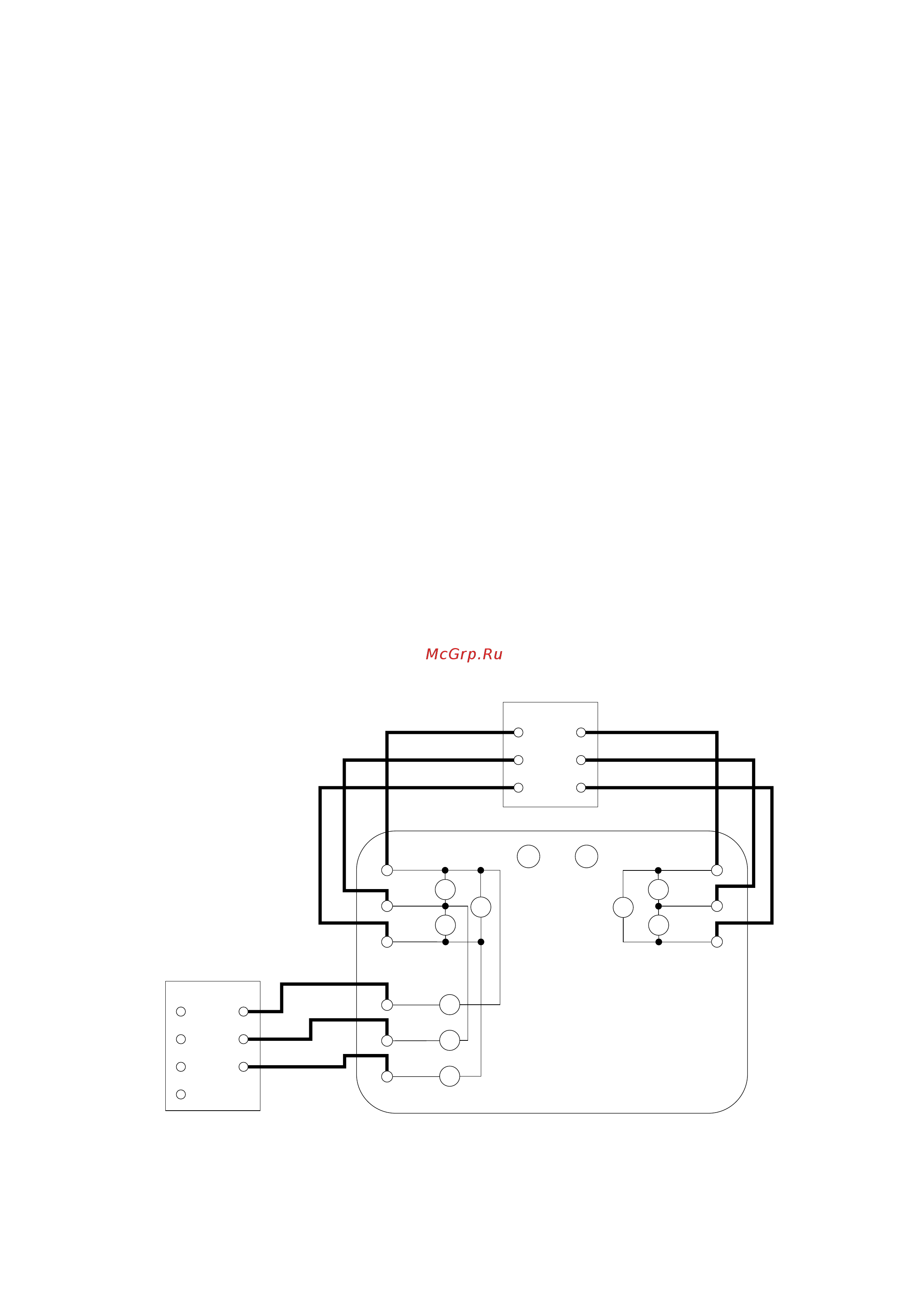

Рис. 7. Схема соединений для трехфазного измерения коэффициента
трансформации.
