16
3) В разделе «Испытания» диалогового окна указываем те испытания,
которые планируются к проведению. После чего нажимаем кнопку «Создать». В
результате будет создана рабочая панель с требуемым набором вкладок, в которые
будут заноситься результаты испытаний. Пример представлен на рис. 6.

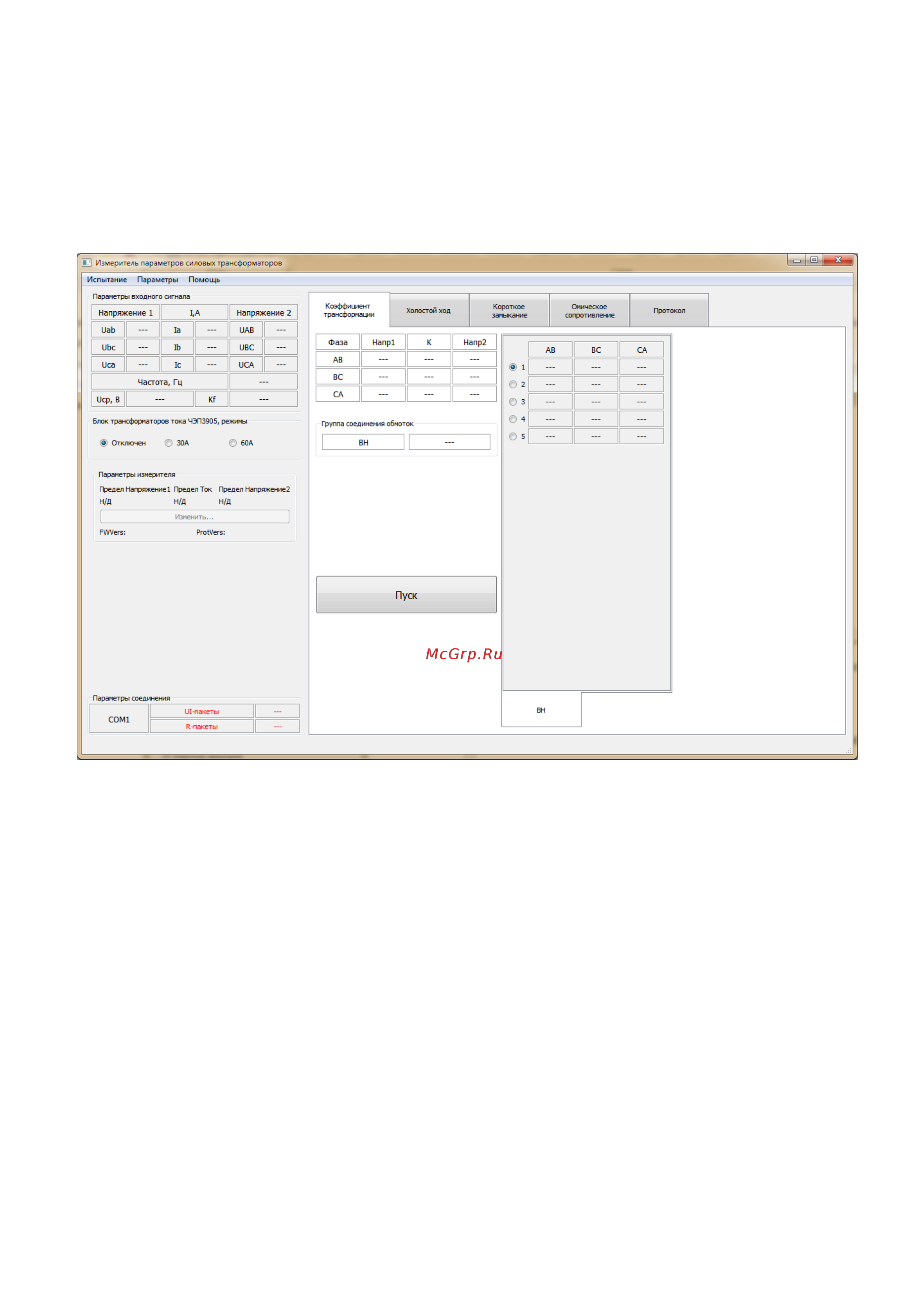

Рис. 6. Основное рабочее окно программы с панелью «Испытания».
5.1.2. Подготовка к проведению испытаний КТ, ХХ, КЗ.
Для подготовки к проведению обозначенных испытаний необходимо:
1) Убедиться в отсутствии напряжения на выводах испытываемого
объекта.
2) Собрать схему, соответствующую проводимому испытанию. Подробнее
см. пп. 5.2.1, 5.3.1, 5.4.1.
3) Включить прибор и установить соединение с ПК.
