20
5.3. ОПЫТ ХОЛОСТОГО ХОДА
5.3.1. При номинальном напряжении возбуждения
Для трансформаторов с номинальным напряжением в пределах 400 В опыт
холостого хода проводится при номинальном напряжении возбуждения.
Внимание! При подаче на обмотку НН испытываемого трансформатора
напряжения возбуждения 400 В, напряжение на его обмотке ВН может
достигать опасных значений!!!
5.3.1.1. Для проведения опыта холостого хода при номинальном напряжении
необходимо собрать измерительную схему, представленную на рис. 10.
V
V
V
A
A
A
V
V
V
Напряжение 2
Напряжение 1
к ЧЭП3905 Сопро тив ле ние
Возбуждение до 10А
А
В
С
А
В
С
*А
*В
*С
СЭИТ-4М-К540
ЛАТР
A
B
C
0
a
b
c
Трансформатор
A
B
C
a
b
c

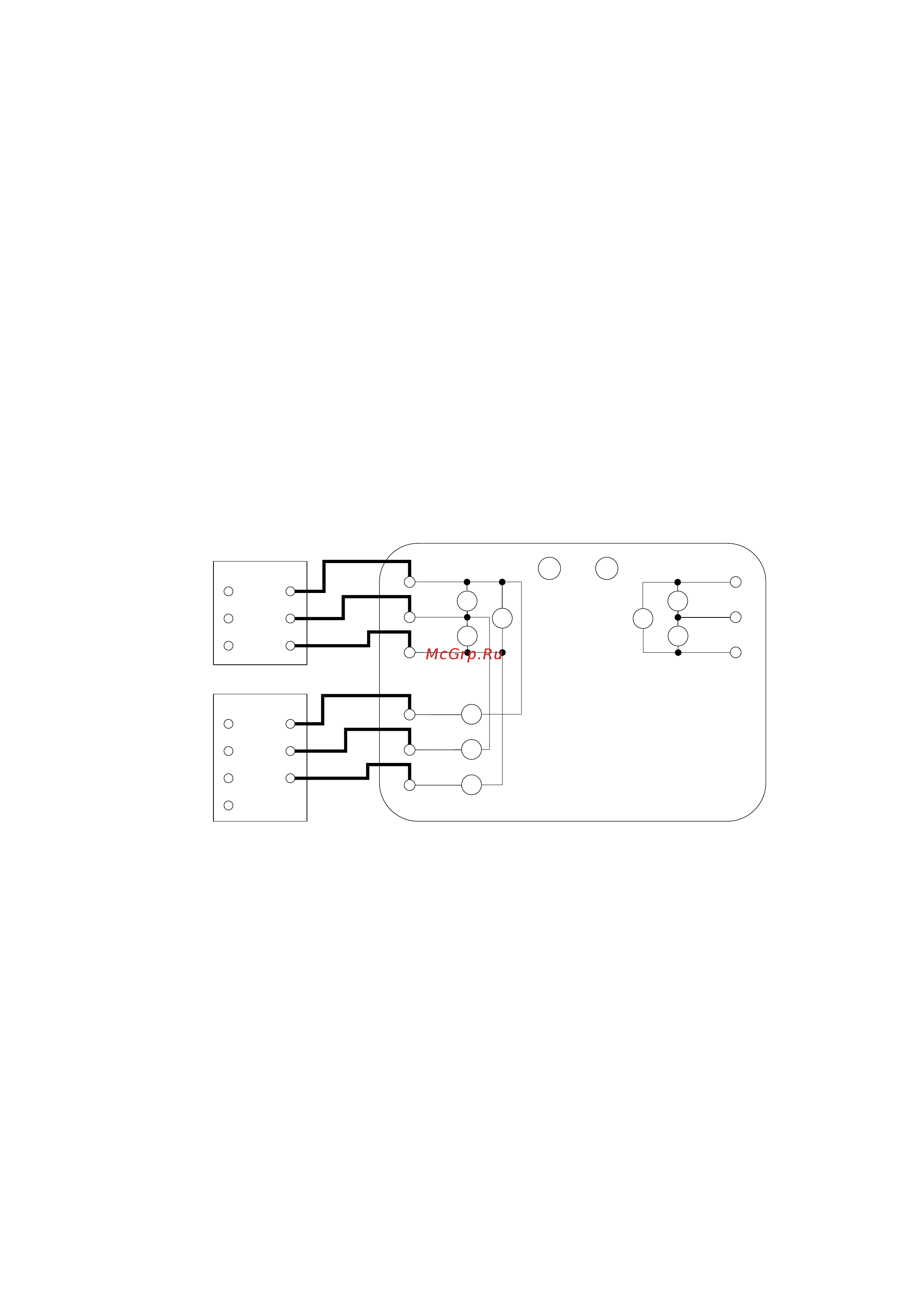

Рис. 10. Схема соединений для опыта холостого хода при номинальном
напряжении.
5.3.1.2. При использовании БТТ собирается схема, представленная на рис. 11.
