19
5.2.4. Переключаемся на вкладку «Коэффициент трансформации» (рис. 9) и
выбираем ответвление, для которого проводится проверка.

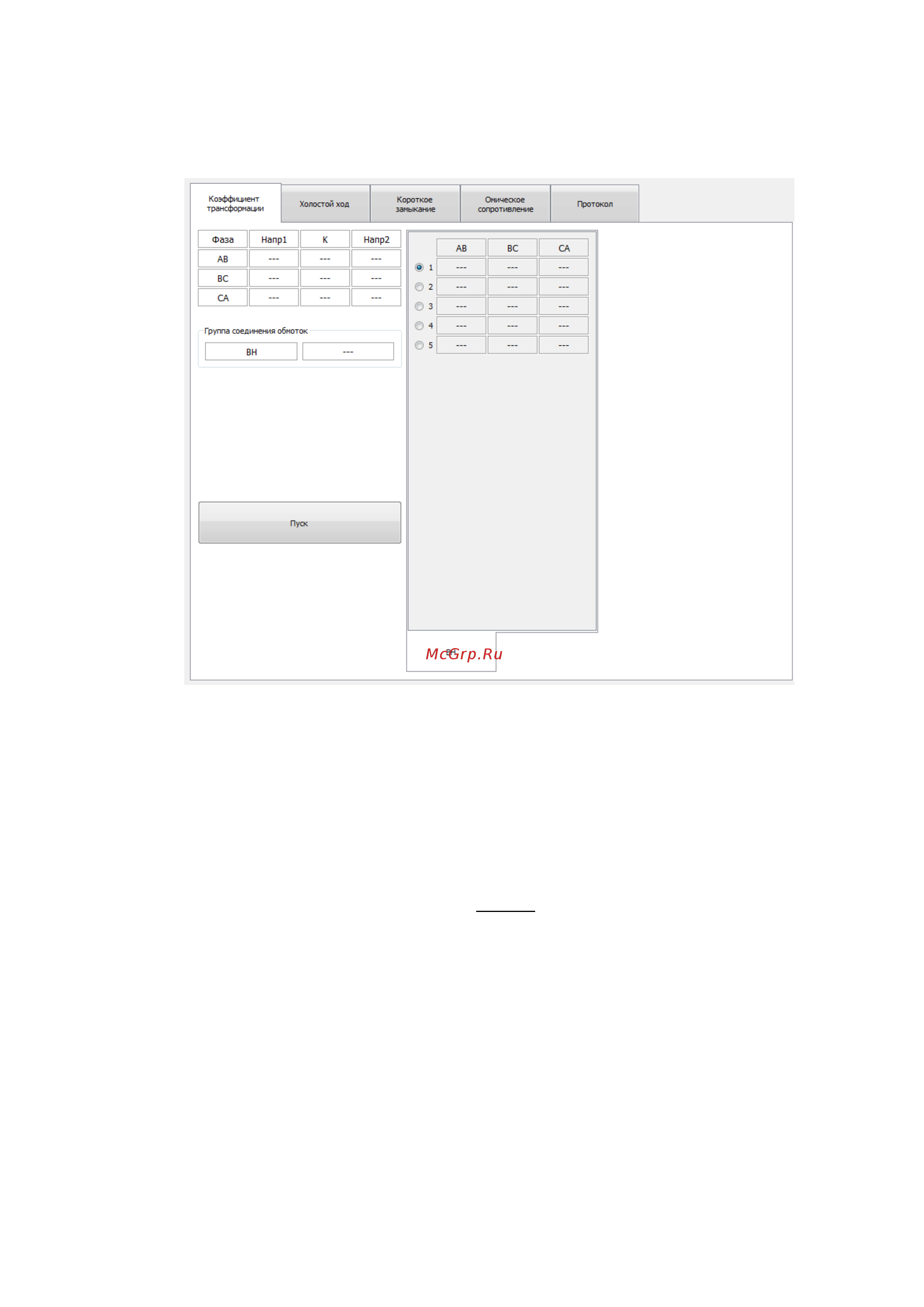

Рис. 9. Вкладка «Коэффициент трансформации»
5.2.5. Подаем напряжение на высокую сторону трансформатора и нажимаем
кнопку «Пуск».
5.2.6. Коэффициент трансформации рассчитывается по формуле:
𝐾𝑡 =
𝑈
𝐵𝐻
изм
𝑈
𝐻𝐻
изм
,
где
𝑈
𝐵𝐻
изм
- измеренное напряжение на высокой стороне,
𝑈
𝐻𝐻
изм
- измеренное напряжение на низкой стороне.
5.2.7. Группа соединения обмоток определяется по сдвигу фаз между
напряжениями AB низкой и высокой стороны.
