Введение10

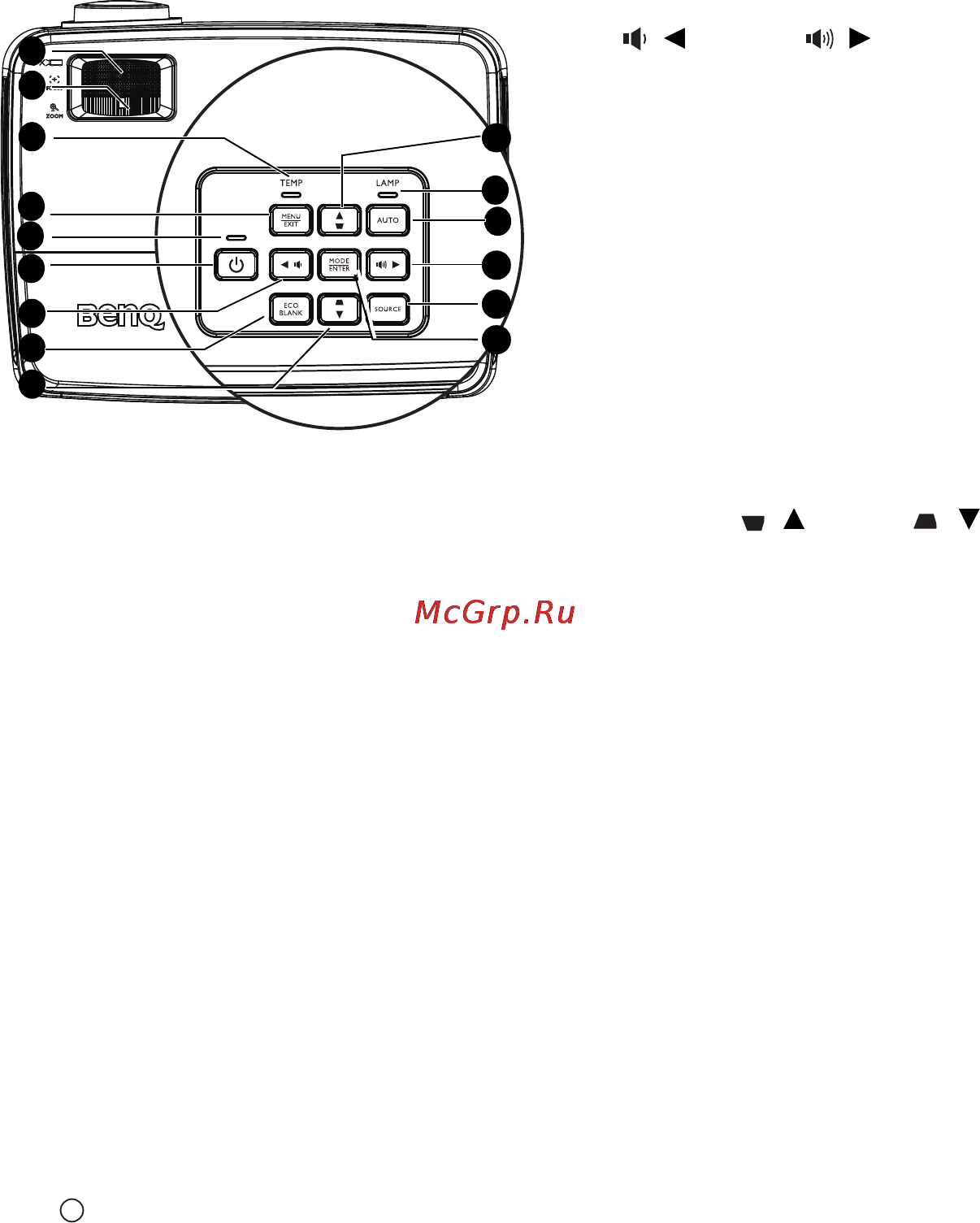

Элементы управления и функции
Проектор
7. Кнопки громкость / стрелками
(/ Влево, / Вправо)
Регулировка уровня громкости.
Когда активировано экранное
меню, кнопки № 7 и № 9
используются в качестве стрелок,
указывающих направление, для
выбора желаемых элементов и
выполнения регулировок.
Подробнее см. в разделе "Порядок
работы с меню" на стр. 28.
8. ECO BLANK
Отключение изображения на экране.
Подробнее см. в разделе
"Скрывание изображения" на стр. 41.
9. Кнопки регулировки
трапецеидального искажения/
стрелки (/Вверх, / Вниз)
Ручная коррекция искажений
изображения, возникших в
результате проекции под углом.
Подробнее см. в разделе
"Коррекция трапецеидального
искажения" на стр. 27.
10. Индикатор LAMP
Показывает состояние лампы.
Горит или мигает в случае
нарушения нормальной работы
лампы. Подробнее см. в разделе
"Индикаторы" на стр. 65.
11. AUTO
Автоматически
определяет
наилучшее время выдержки для
отображаемого изображения.
Подробнее см. в разделе
"Автоматическая настройка
изображения" на стр. 25.
12. SOURCE
Отображение панели выбора
источника сигнала. Подробнее см.
в разделе "Выбор входного
сигнала" на стр. 32.
13. MODE/ENTER
Выбор доступного режима
настройки изображения.
Подробнее см. в разделе "Выбор
режима отображения" на стр. 35.
Активация выбранного пункта
экранного меню. Подробнее см. в
разделе "Порядок работы с меню"
на стр. 28.
1. Регулятор фокуса
Регулирует фокусное расстояние.
Подробнее см. в разделе "Точная
настройка размера и резкости
изображения" на стр. 26.
2. Регулятор масштаба
Регулирует размер изображения.
Подробнее см. в разделе "Точная
настройка размера и резкости
изображения" на стр. 26.
3. TEMP - индикатор
температуры
Загорается красным цветом при
перегреве проектора. Подробнее см.
в разделе "Индикаторы" на стр. 65.
4. MENU/EXIT
Включение экранного меню. Возврат
в предыдущее меню, выход с
сохранением настроек.
5. Индикатор POWER
Горит или мигает во время работы
проектора. Дополнительные сведения
см. в "Индикаторы" на стр. 65.
6. POWER
Переключение режимов ожидания и
включения проектора. Подробнее
см. в разделах "Включение
проектора" на стр. 24 и "Выключение
проектора" на стр. 45.
1
3
11
2
13
9
6
8
7
4
9
10
7
12
5
I
I
